C
2
HAPITRE
2.1.3

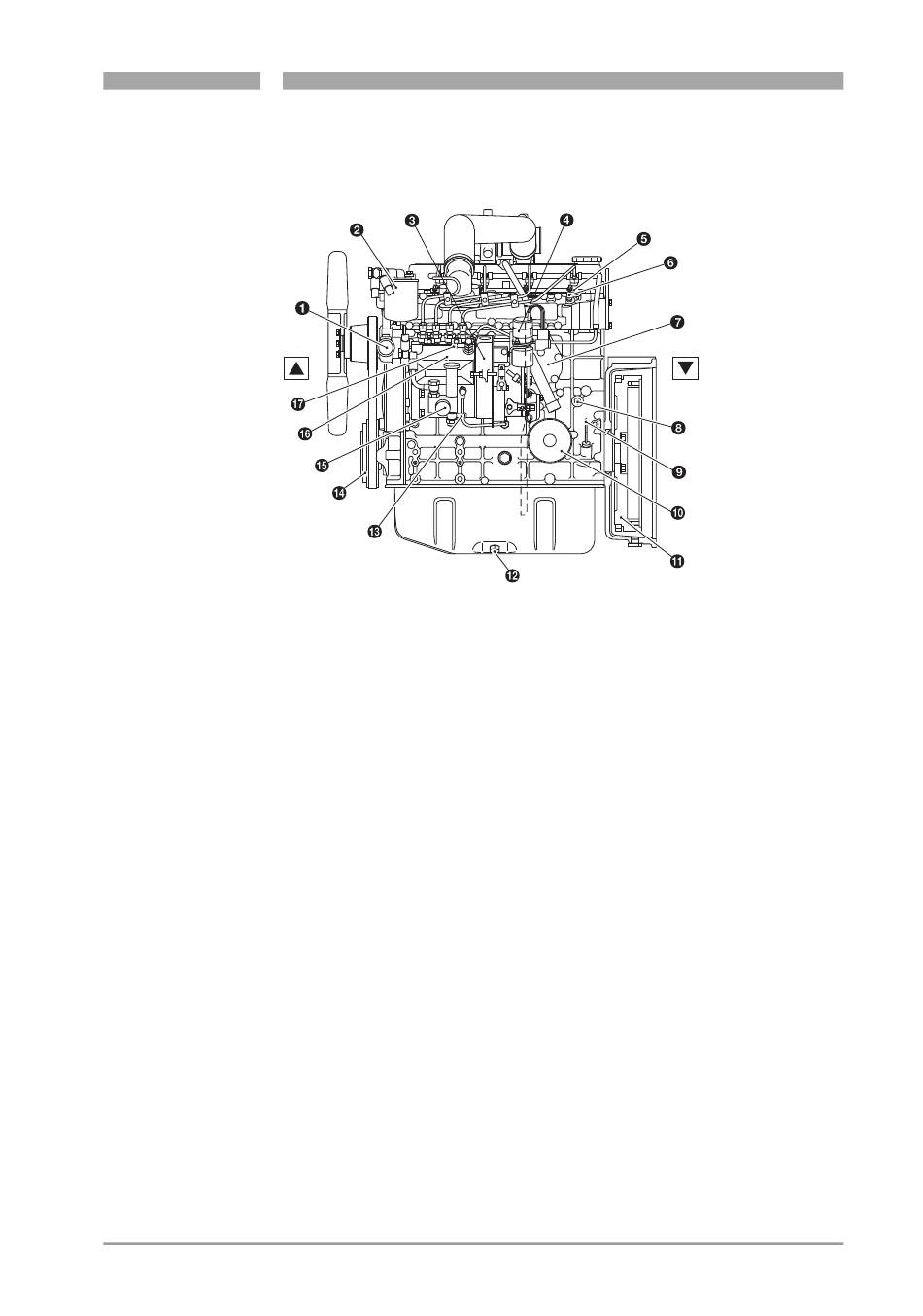

Illustration 2-3
Publ. Nr. 99610-29120_FR
D
Pompe d'injection en ligne S4S-DT vue de gauche
v
Avant
a
Pompe à eau (entrée de liquide de
refroidissement)
b
Filtre à carburant
c
Régulateur
d
Solénoïde d'arrêt
e
Injecteur de carburant
f
Bougie de départ
g
Refroidisseur d'huile
h
Bouchon de purge du liquide de
refroidissement
Vue de gauche du moteur
Manuel d'utilisation et d'entretien
109/242
IAGRAMMES EXTERNES DU MOTEUR
x
Arrière
i
Jauge d'huile
j
Filtre à huile
k
Volant
l
Bouchon de vidange d'huile
m
Arrivée de carburant
n
Poulie de vilebrequin
o
Pompe d'alimentation en carburant
p
Pompe d'injection
q
Passage de retour de carburant
37
