2.1.9
Illustration 2-9
Publ. Nr. 99610-29120_FR
D

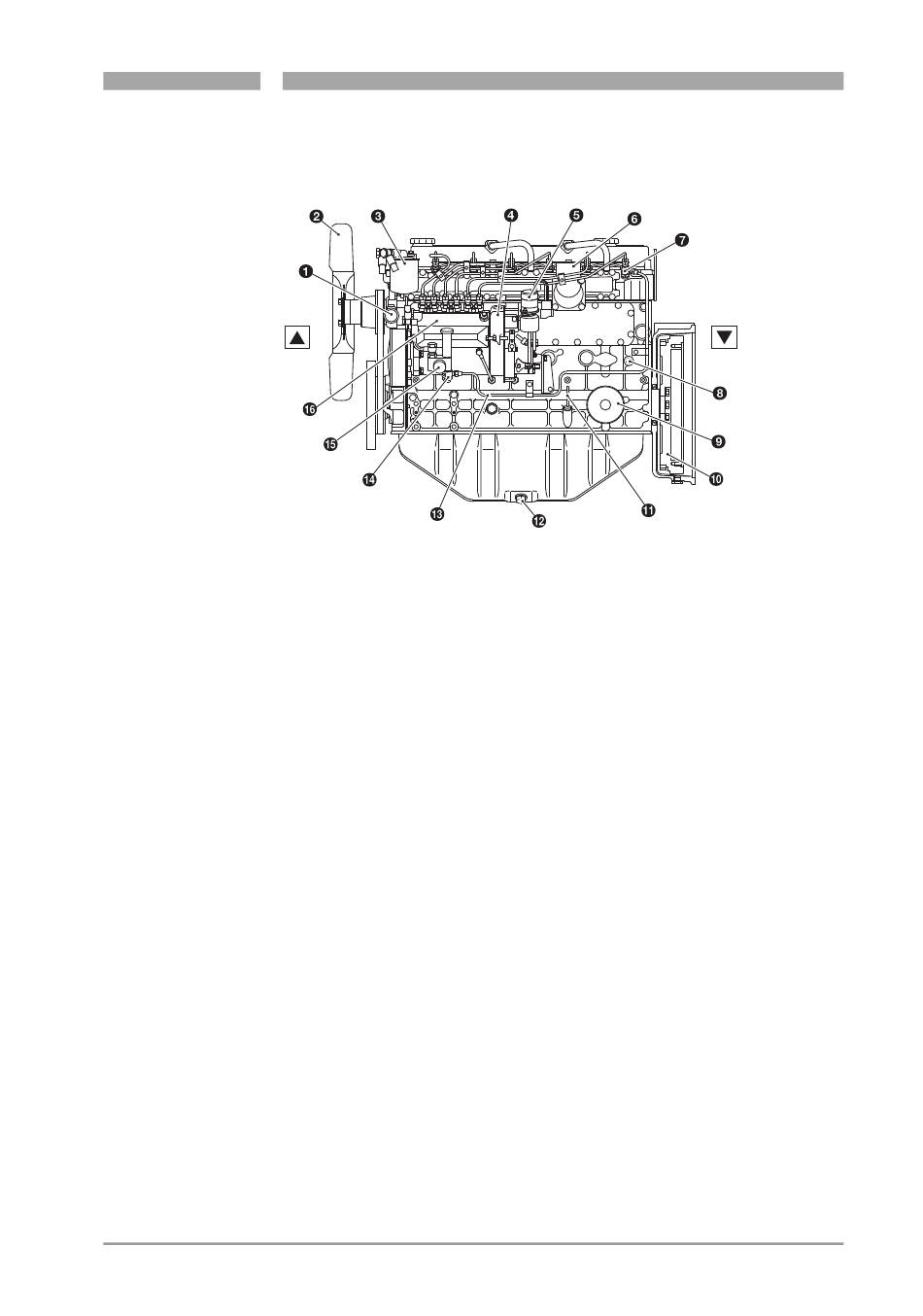

Pompe d'injection en ligne S6S vue de gauche
v
Avant
a
Pompe à eau (entrée de liquide de
refroidissement)
b
Ventilateur
c
Filtre à carburant
d
Régulateur
e
Solénoïde d'arrêt
f
Admission d'air
g
Buse d'injection de carburant
h
Bouchon de purge du liquide de
refroidissement
Vue de gauche du moteur
Manuel d'utilisation et d'entretien
115/242
IAGRAMMES EXTERNES DU MOTEUR
x
Arrière
i
Filtre à huile
j
Volant
k
Jauge d'huile
l
Bouchon de vidange d'huile
m
Passage de retour de carburant
n
Arrivée de carburant
o
Pompe d'alimentation en carburant
p
Pompe d'injection
