3.5.5 Réglage de la protection différentielle du groupe
Avant le réglage de la protection différentielle du groupe, il faut prendre en compte les deux paramètres suivants : la sensibilité du seuil
d'intensité et le temps de déclenchement.
Le dispositif différentiel du groupe électrogène devra avoir , par rapport au dispositif aval (circuit terminal ) :
-une sensibilité trois fois plus importante.
-un temps de coupure plus long.

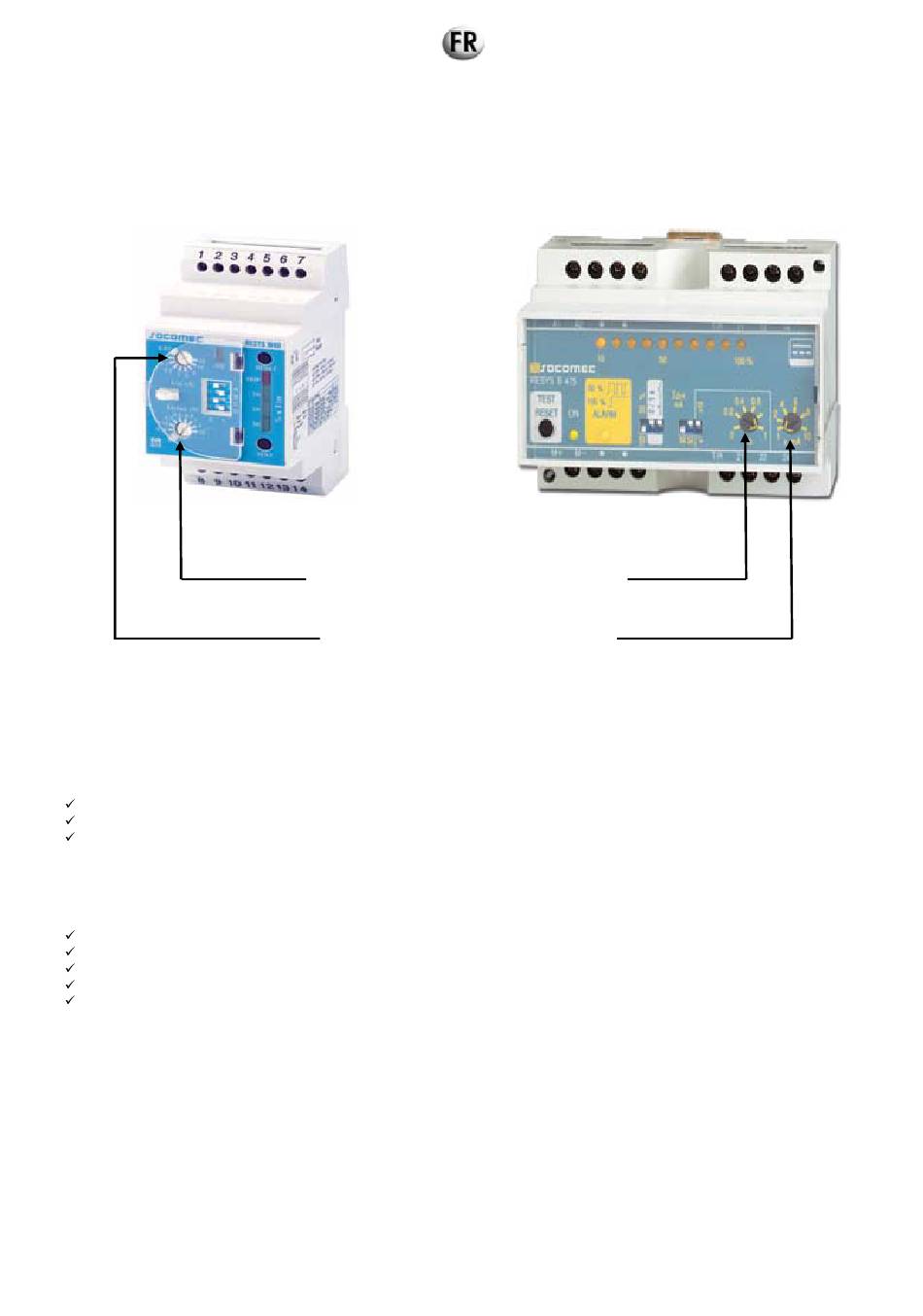

Type A / AC
Deux types de relais différentiel sont montés sur les groupes :
Type A :
Dispositif différentiel pour lequel le fonctionnement est assuré :
pour des courants différentiels alternatifs sinusoïdaux,
pour des courants différentiels continus pulsés,
pour des courants différentiels continus pulsés avec une composante continue de 0,006 A avec ou sans contrôle de l'angle de
phase, indépendamment de la polarité.
Type B :
Dispositif pour lequel le fonctionnement est assuré :
comme dans le cas du type A,
pour des courants différentiels sinusoïdaux jusqu'à 1000 Hz,
pour des courants différentiels sinusoïdaux superposés à un courant continu pur,
pour des courants continus pulsés superposés à un courant continu pur,
pour des courants différentiels qui peuvent provenir de circuits redresseurs c'est-à-dire :- redresseur triphasé simple
alternance ou pont redresseur triphasé double alternance, pont redresseur double alternance entre phases, avec ou sans
contrôle de l'angle de phase, indépendamment de la polarité.
Nos protections différentielles sont réglées en usine sur un seuil de déclenchement de 30 mA et un temps de coupure instantané. En
fonction des utilisations, si la protection différentielle est modifiée, il est conseillé d'utiliser un plomb pour empêcher toute manipulation
lors de l'utilisation du groupe électrogène.
Potentiomètre de réglage de la temporisation
Potentiomètre de réglage du seuil d'intensité
28/242
Type B
