6.2. Groupe équipé d'un coffret de commande NEXYS
6.2.1 Présentation du coffret
9
2
3
9
4
Bouton d'arrêt d'urgence permettant d'arrêter le groupe électrogène en cas de problème susceptible de mettre en danger la
sécurité des personnes et des biens
Commutateur à clé de mise sous / hors tension du module et fonction RESET
Fusible de protection de la carte électronique
Bouton de défilement des écrans, permet par impulsions successives de visualiser les différents écrans disponibles
Bouton STOP permettant sur une impulsion d'arrêter le groupe électrogène
Bouton START permettant sur une impulsion de démarrer le groupe électrogène
LEDs de fonctionnement normal et de visualisation des alarmes et défauts
Emplacement réservé au montage des options de façade
Vis de fixation.
Ecran LCD pour la visualisation des alarmes et défauts, états de fonctionnement, grandeurs électriques et mécaniques.
1
5

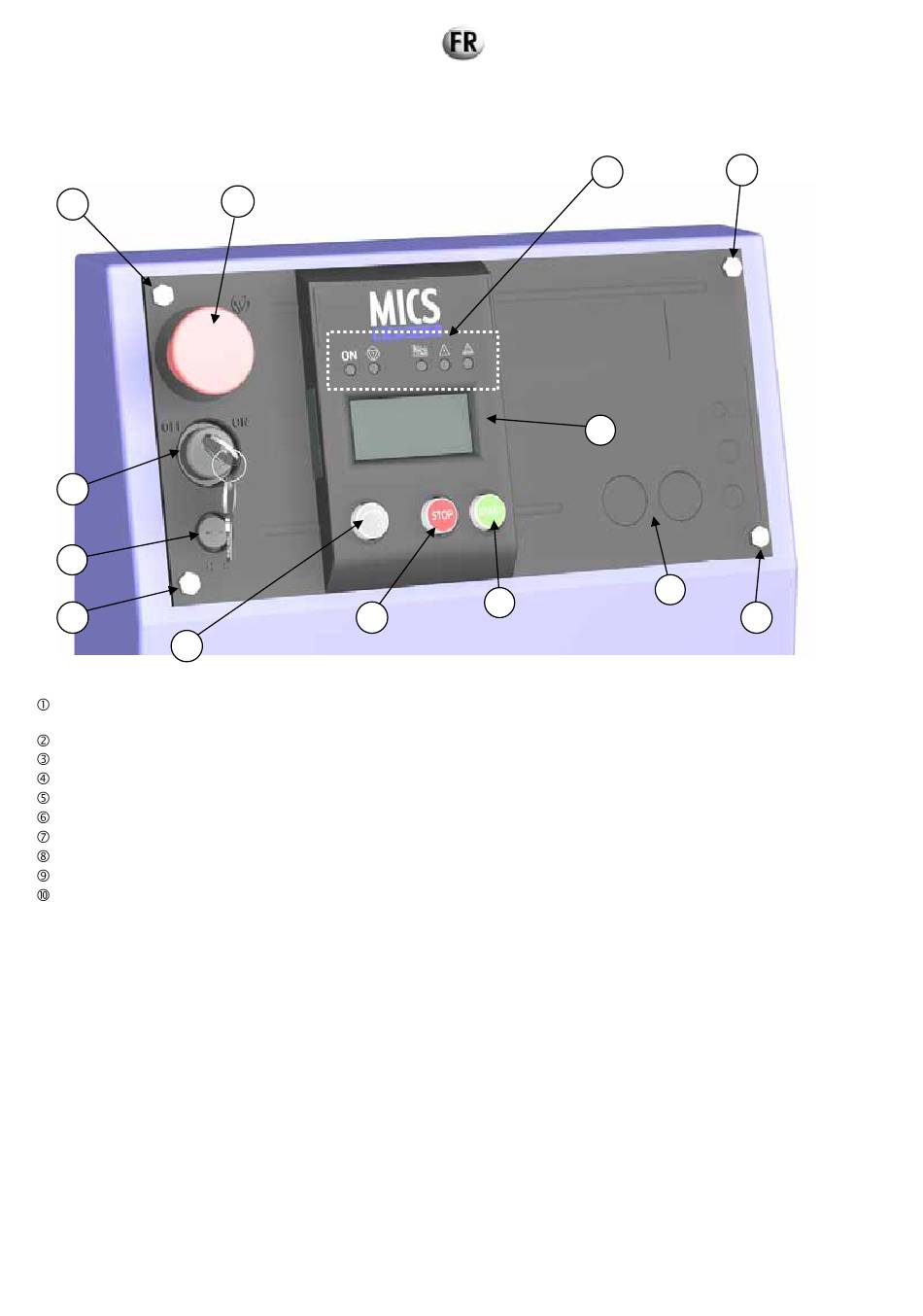

Fig. 6.1 – présentation de la face avant
