6.3.1.2.

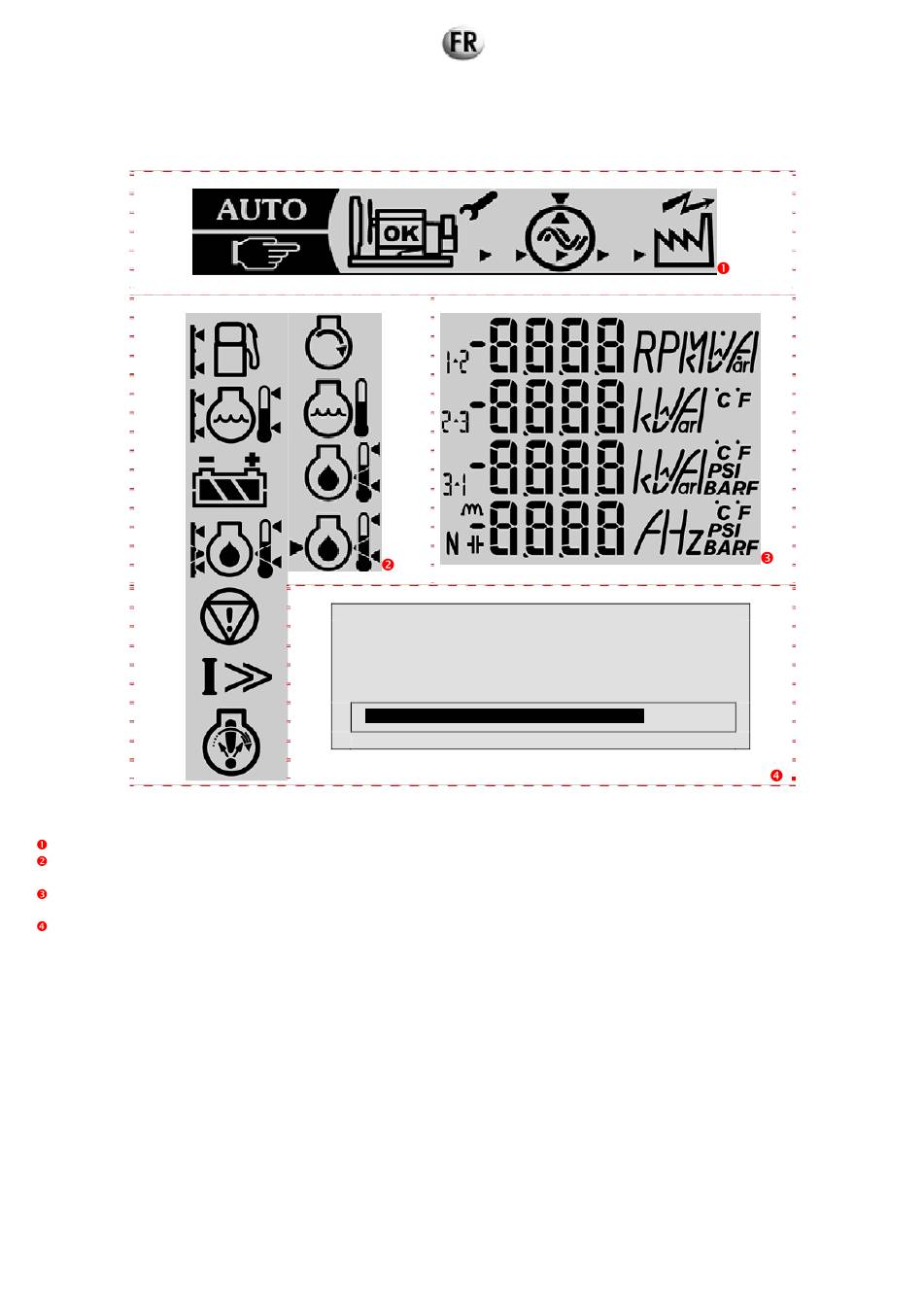

Description de l'écran
L'écran est rétro-éclairé et ne nécessite aucun réglage de contraste. Cet écran est découpé en 4 zones.
Zone 1 :
dans cette zone, apparaissent les états du groupe électrogène,
Zone 2 :
dans cette zone, apparaissent les pictogrammes correspondant aux grandeurs mesurées et les pictogrammes Alarmes
et Défauts,
Zone 3 :
dans cette zone, apparaissent les valeurs mesurées correspondant aux grandeurs mesurées avec les unités de mesure
correspondantes,
Zone 4 :
dans cette zone, apparaissent les messages liés à la conduite du groupe et aux menus.
Nota : les indications de mesures, d'alarmes, de défauts ainsi que les messages et menus liés à la conduite du groupe électrogène
dépendent de l'équipement de chaque groupe. Certains écrans présentés peuvent donc être inexistants.
N° SERIE :08030010000
SOFT :5.3.5
TENSION NOMINALE :400V
FREQUENCE :50Hz
P NOMINALE :320kW
REGIME NEUTRE :TNS
Fig. 6.7 – Description de l'écran (exemple)
