3.4.3 Raccordements puissance
Débrancher les câbles de la batterie ou utiliser le coupe batterie avant toute intervention sur le
groupe électrogène.
( Pour débrancher la batterie, déconnecter le câble négatif (-) en premier )
Avertissement

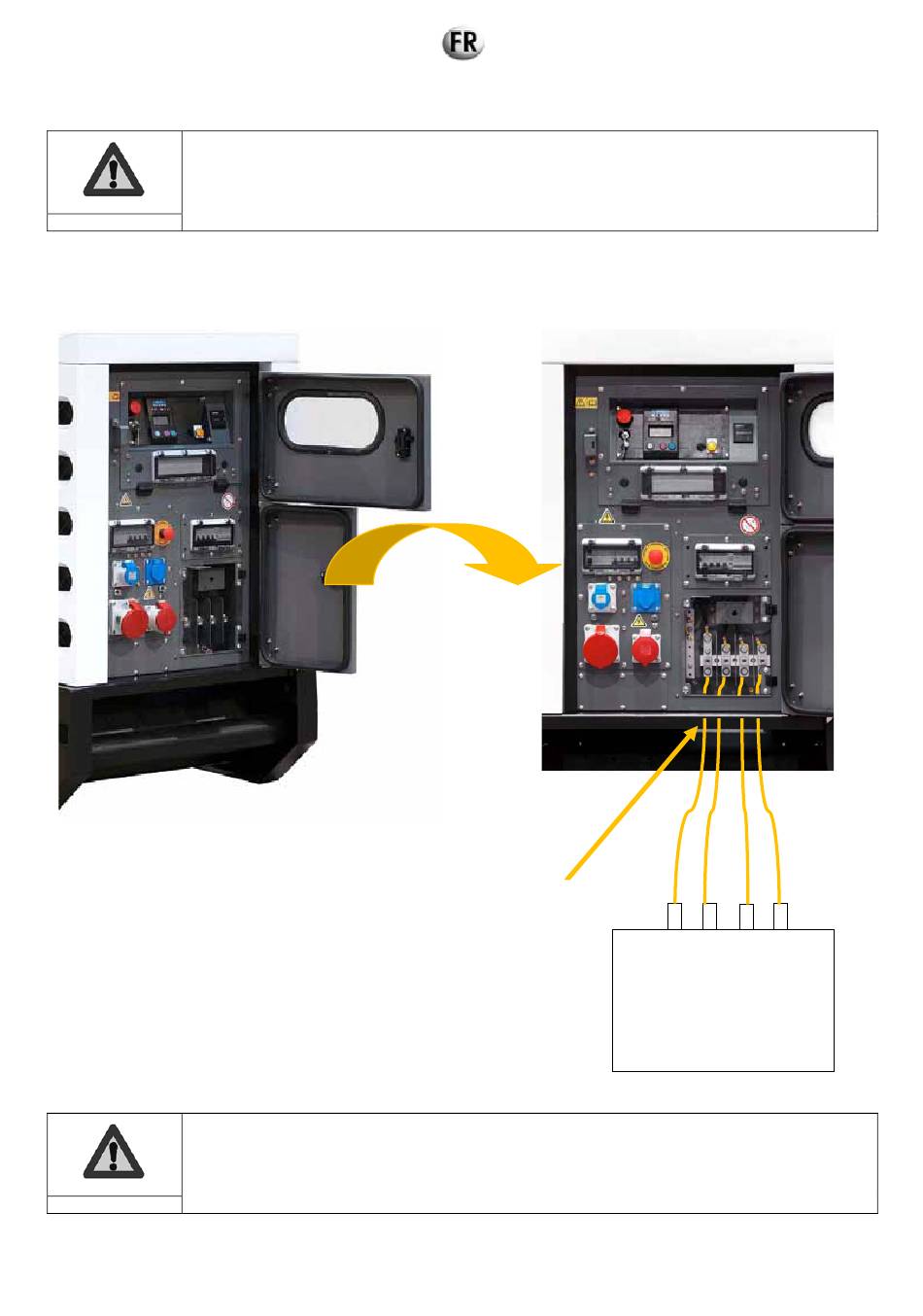

1. Ouvrir la porte d'accès à la partie puissance.
2. Faire passer les câbles de puissance par la trappe d'accès au coffret de puissance du groupe électrogène.
3. Raccorder les câbles de puissance sur les barres. ( N/L0-L1-L2-L3 OU N2-R2-S2-T2).
4. Raccorder les câbles de puissance sur l'utilisation en respectant la correspondance des phases et du neutre.
Vérifier que le sens de rotation des phases entre le groupe électrogène et l'utilisation soit identique.
( Nos groupes électrogènes sont réglés en usine avec un sens conventionnel de rotation de phase)
Avertissement
Trappe d'accès
24/242
N/L
L
0
1
L
L
2
3
ou
ou
ou
ou
N
R
2
2
S
T
2
2
Utilisation
