LeROY-SOMeR
2 - CARACTÉRISTIQUES
TECHNIQUES
2.1 - Caractéristiques électriques
L'alternateur PARTNER LSA 43.2/44.2 est une génératrice
sans bague ni balai à inducteur tournant, il est bobiné «Pas
2/3», 12 fils ; l'isolation est classe H et le système d'excitation
est disponible en version «SHUNT», en version «AREP» ou
en version «PMG» (voir notice régulateur).
2.1.1 - Options
- Sondes de détection de température du stator.
- Résistances de réchauffage.
L'antiparasitage est conforme à la norme EN 55011, groupe 1,
classe B. (Europe).

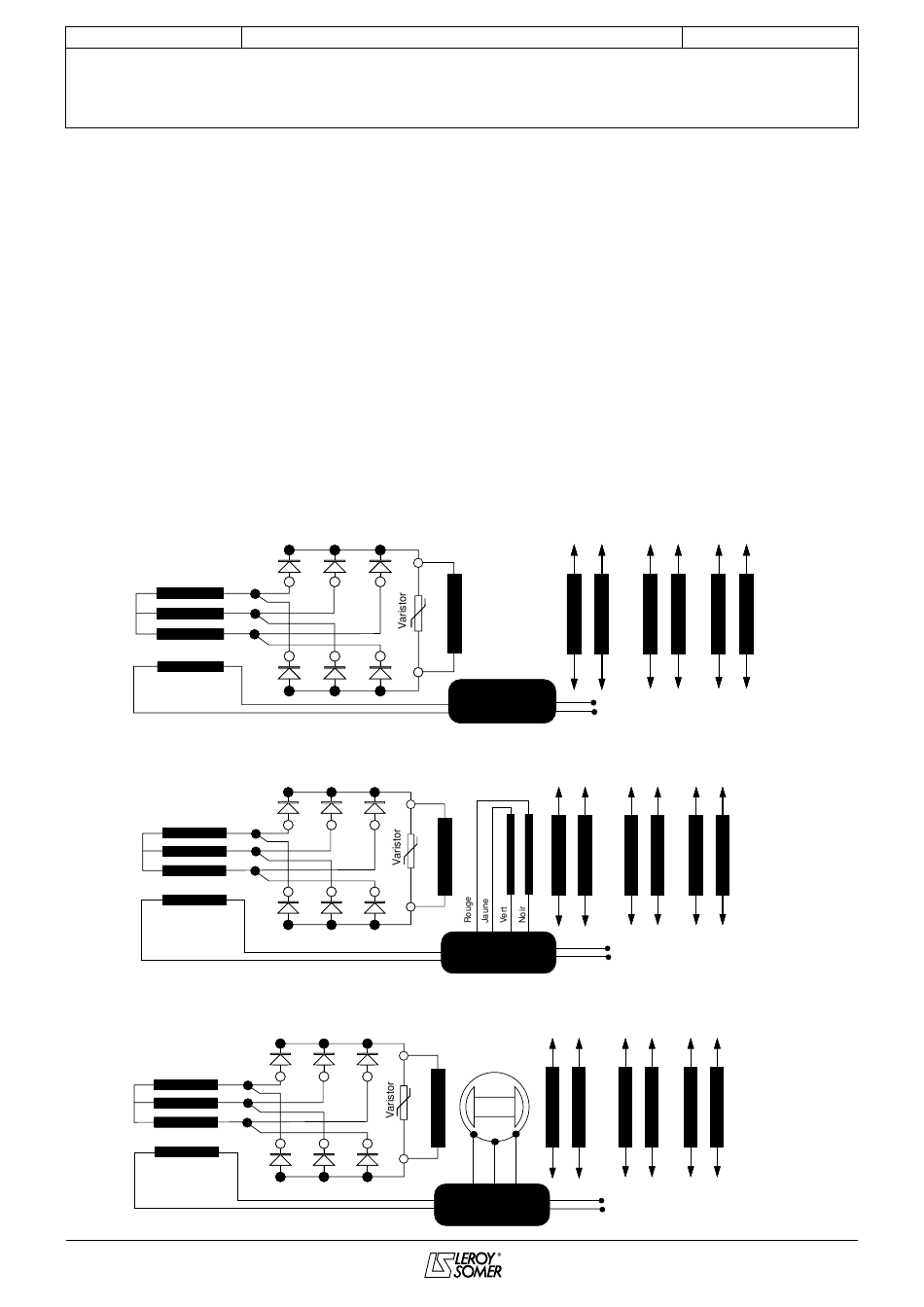

2.1.2 - Système SHUNT avec régulateur R 250
Autres versions : R 251 en bobinage dédié monophasé ou
R 448 pour des fonctions supplémentaires.
Excitatrice
Induit
Inducteur
5 +
6 –
Connexion
SÉRIE
2.1.3 - Système AREP avec régulateur R 438
Excitatrice
Induit
Inducteur
5 +
6 –
Connexion
PARALLÈLE
2.1.4 - Système PMG avec régulateur R 438
Excitatrice
Induit
Inducteur
5 +
6 –
Connexion
PARALLÈLE
INSTALLATION ET MAINTENANCE
LSA 43.2 / 44.2 - 4 pOLeS
ALTeRNATeURS
ROUE POLAIRE
ROUE POLAIRE
ROUE POLAIRE
213/242
2.2 - Caractéristiques mécaniques
- Carcasse en acier
- Flasques en fonte
- Roulements à billes graissés à vie
- Forme de construction
IM 1201 (MD 35) : monopalier à disque avec pattes et
brides/disques SAE.
IM 1001 (B 34) : bipalier avec bride SAE et bout d'arbre
cylindrique normalisé.
- Alternateur ouvert, autoventilée
- Degré de protection : IP 23
2.2.1 - Options
- Filtre à l'entrée d'air
5 +
6 –
- Roulements regraissables (seulement en LSA 44.2 et en
version SHUNT ou AREP)
- Protection IP 44.
STATOR : 12 fils (marquage T1 à T12)
T1
T7
T4
T10
R 250
Alimentation et référence tension
STATOR : 12 fils (marquage T1 à T12)
Bobinages auxiliaires
T1
T7
T4
T10
R 438
Référence tension
STATOR : 12 fils (marquage T1 à T12)
T1
T7
PMG
T4
T10
R 438
Référence tension
3434 fr -
2010.10 / i
T2
T8
T3
T9
T5
T11
T6
T12
T2
T8
T3
T9
T5
T11
T6
T12
T2
T8
T3
T9
T5
T11
T6
T12
R 250
5
