Einbauanweisung

Bild 1
Nur fachkundiges und geschultes Personal (Fachpersonal)
darf unter Beachtung der Einbau- und Gebrauchsanweisung
und der aktuellen anerkannten Regeln der Technik das Truma
Produkt einbauen, reparieren und die Funktionsprüfung
durchführen. Fachpersonal sind Personen, die auf Grund ihrer
fachlichen Ausbildung und Schulungen, ihrer Kenntnisse und
Erfahrungen mit den Truma Produkten und den einschlägigen
Normen die notwendigen Arbeiten ordnungsgemäß
durchführen und mögliche Gefahren erkennen können.

Lieferumfang

Außeneinheit:
– 1 Aventa comfort
– 2 Haltewinkel
– 4 Schrauben M6 x 70 beschichtet mit Schraubensicherung
– 6 Schrauben M6 x 12 beschichtet mit Schraubensicherung
– 1 Basisring
– 2 Dachstärkenadapter (je 10 mm)
– 1 Fernbedienung mit Halterung
– 2 Schrauben 2,9 x 16 für die Halterung
– 2 Batterien Typ AAA
– 1 Gebrauchs- und Einbauanweisung
– 1 Einbauschablone
– 3 Wago-Klemmen
– 1 Bedienteilkabel
Luftverteiler (separat zu bestellen):
– 1 Luftverteiler komplett montiert
Zubehör für den Einbau (optional)
Dachstärkenadapter 10 mm, 1 Stück (Art.-Nr. 40091-16900)
Bild 2
Dichtrahmen (Art.-Nr. 40091-19500)
zur optimalen Abdichtung bei nachträglichem Einbau in Fahr-
zeuge mit Ausschnitten von 400 x 400 mm empfohlen.
Bild 3
Ausgleichsband
creme
(Art.-Nr. 40091-31200)
grau
(Art.-Nr. 40091-31300)
zum Ausgleich eines Spaltes bis 5 mm zwischen Luftverteiler
und Dach.
l ~ 2,36 m
Bild 4
12 V Adapter für Beleuchtung Luftverteiler,
1 Stück (Art.-Nr. 40091-33000)
Bild 5

Verwendungszweck

Dieses Gerät wurde für den Einbau in Motorcaravans und
Caravans konstruiert und ist für die Nutzung im privaten Be-
reich vorgesehen.

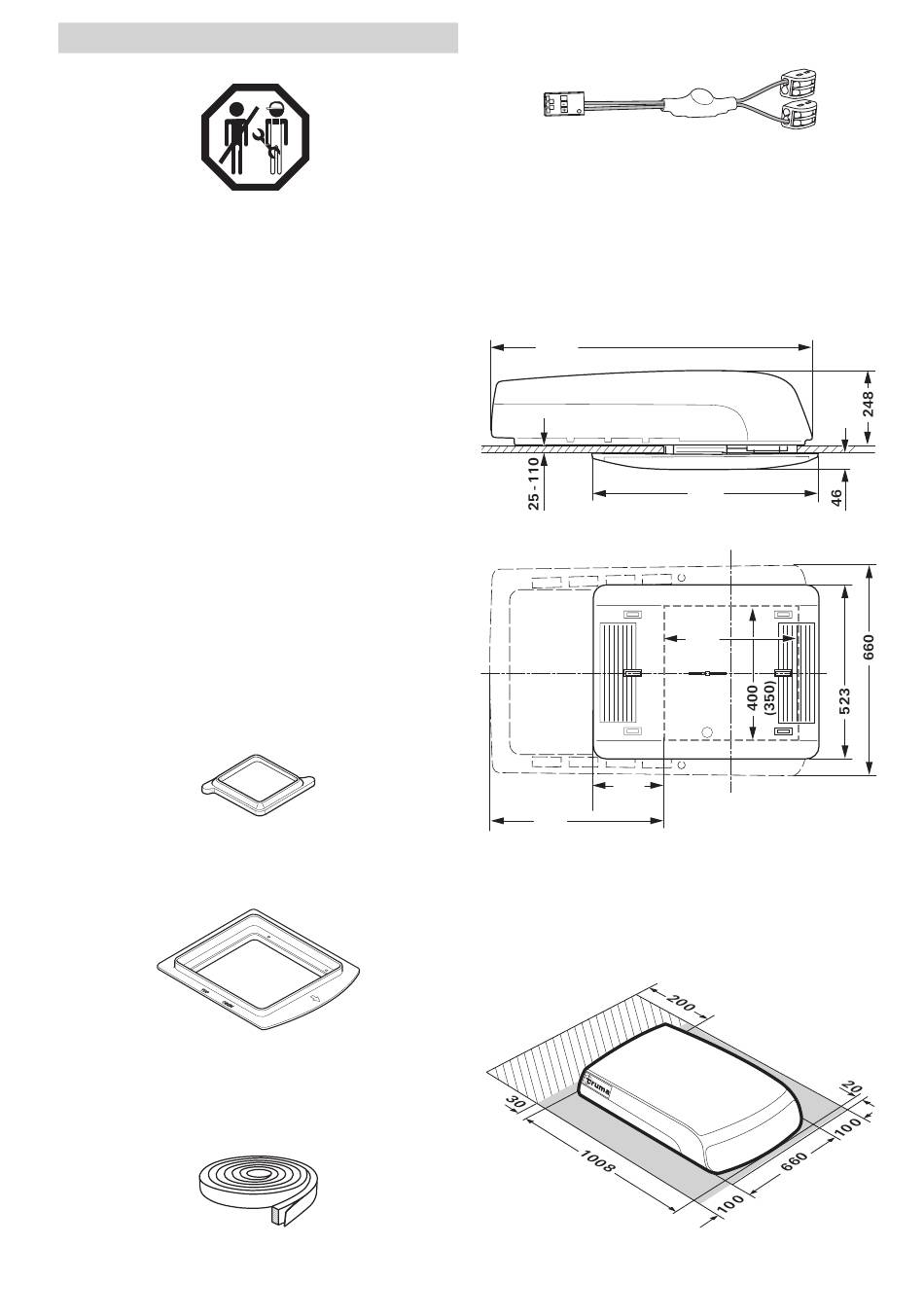

Maße für den Einbau
1008
Bild 6
195
(215)
530
Bild 7
Freiräume um das Klimasystem
Die Freiräume um die Außeneinheit müssen vorne 20 mm, seit-
lich 100 mm betragen. Nach hinten ist ein Freiraum von mindes-
tens 30 mm einzuhalten. Truma empfiehlt einen Freiraum von
200 mm, damit die Abluft frei ausgeblasen werden kann.
Bild 8
(Maße in mm)
670
400
(380)
