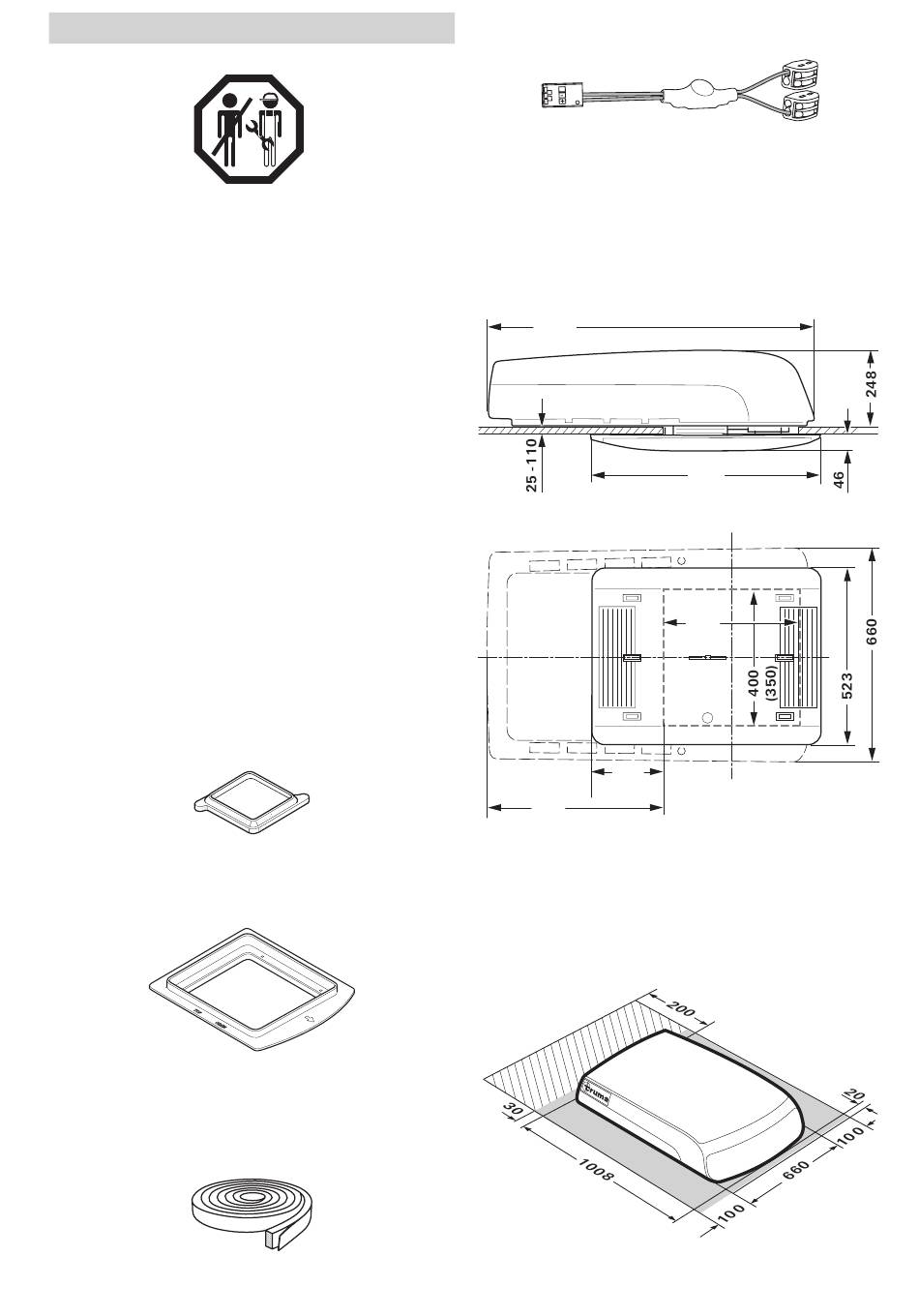

Inbouwhandleiding

Afbeelding 1
Alleen vakkundig en geschoold personeel (vaktechnisch ge-
schoold personeel) mag met inachtneming van de inbouw-
handleiding en gebruiksaanwijzing en de meest recente re-
gels van de techniek het Truma product inbouwen, repareren
en de controle op de goede werking uitvoeren. Vaktechnisch
geschoold personeel zijn personen die op grond van hun
vaktechnische opleiding en scholing, hun kennis en ervaring
met de producten van Truma en de toepasselijke normen de
vereiste werkzaamheden correct kunnen uitvoeren en moge-
lijke gevaren kunnen onderkennen.

Leveringsomvang

Buiteneenheid:
– 1 Aventa comfort
– 2 montagestrips
– 4 schroeven M6 x 70 gecoat met schroefborging
– 6 schroeven M6 x 12 gecoat met schroefborging
– 1 basisring
– 2 dakdikte-adapters (elk 10 mm)
– 1 afstandsbediening met houder
– 2 schroeven 2,9 x 16 voor de houder
– 2 batterijen type AAA
– 1 gebruiksaanwijzing en inbouwhandleiding
– 1 inbouwsjabloon
– 3 Wago-klemmen
– 1 bedieningspaneelkabel
Luchtverdeler (afzonderlijk te bestellen):
– 1 luchtverdeler compleet gemonteerd

Accessoires voor de inbouw (optioneel)

Dakdikte-adapter 10 mm, per stuk (art.-nr. 40091-16900).
Afbeelding 2
Afdichtframe (art.-nr. 40091-19500)
Aanbevolen voor de optimale afdichting bij inbouw achteraf in
voertuigen met uitsparingen van 400 x 400 mm.
Afbeelding 3
Opvulband
crème (art.-nr. 40091-31200)
grijs (art.-nr. 40091-31300)
Om een tussenruimte tot 5 mm tussen luchtverdeler en dak
op te vullen.
l ~ 2,36 m
Afbeelding 4
12 V adapter voor verlichting luchtverdeler
Per stuk (art.-nr. 40091-33000).
Afbeelding 5

Gebruiksdoel

Dit apparaat is geconstrueerd voor de inbouw in campers en
caravans en bedoeld voor particulier gebruik.

Maten voor de inbouw (maten in mm)

1008
Afbeelding 6
195
(215)
530
Afbeelding 7

Vrije ruimte rondom het airconditioningsysteem

De vrije ruimte rondom de buiteneenheid moet voor 20 mm,
aan de zijkant 50 mm bedragen. Naar achteren moet een vrije
ruimte worden aangehouden van ten minste 20 mm. Truma
adviseert een vrije ruimte van 50 mm, zodat de uitgeblazen
lucht vrij kan worden afgevoerd.
Afbeelding 8
670
400
(380)
NL 27
