Schmutzfängerset
Lieferumfang
2 x Schmutzfänger (230 x 250 mm)
6 x Spanplatten-Schrauben
5 x Schablone
Verwendungszweck
Kann beim Anbau des Movers® hinter der Achse der Origi-
nal Schmutzfänger nicht verwendet werden, ist das Truma
Schmutzfängerset zu verwenden und gegebenenfalls
anzupassen.
Schmutzfänger werden hinter der Achse montiert, vor
der Achse werden keine Schmutzfänger benötigt.

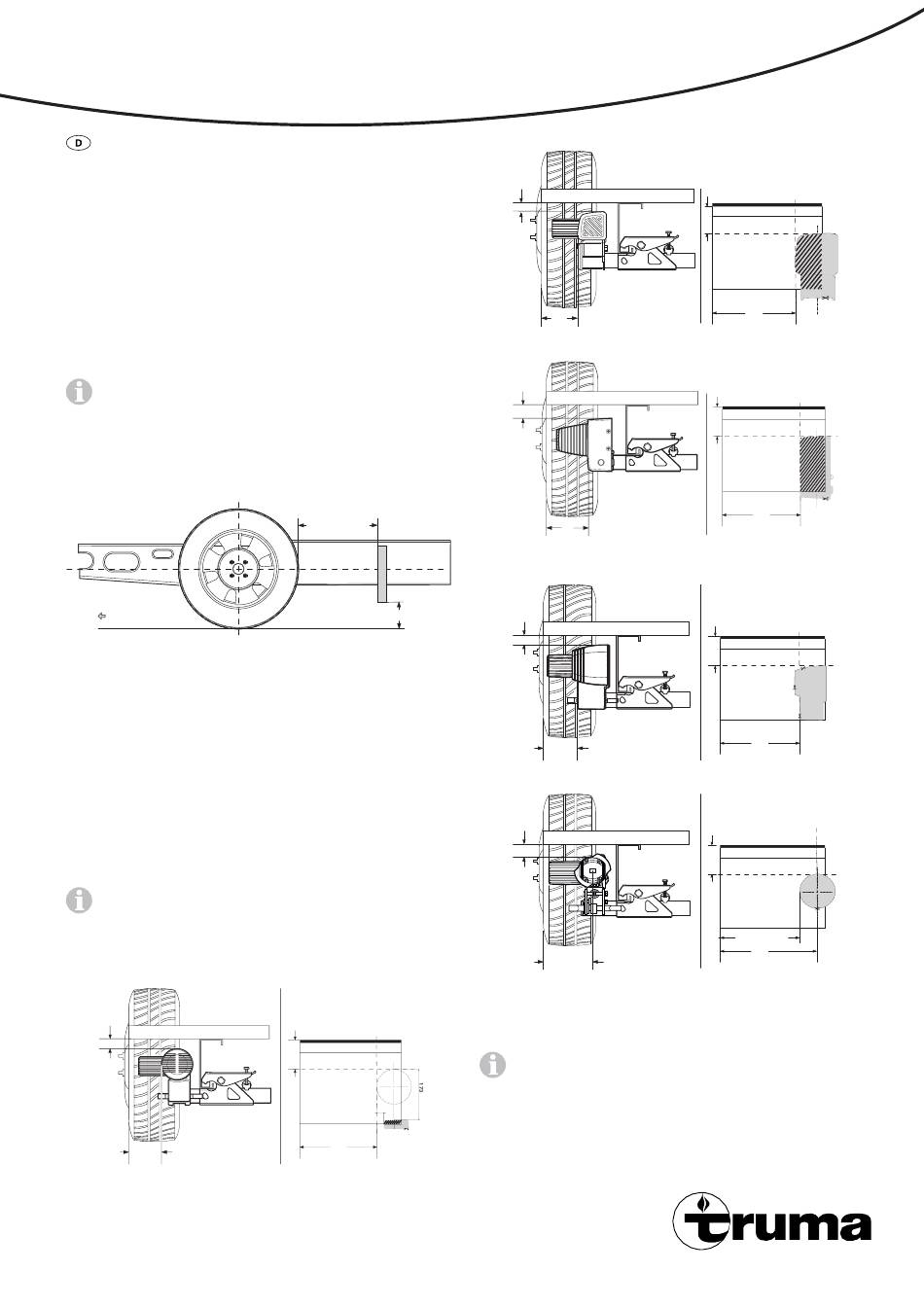

Anbaumaße Schmutzfänger
Fahrtrichtung
Bild 1
Anpassung der Schmutzfänger an den Mover®
1. Original Schmutzfänger abbauen
2. Mover® anbauen
3. Maß a und b ermitteln und auf Truma Schmutzfänger
übertragen.
4. Der obere Schenkel des Befestigungswinkel muss zum
Heck des Caravans zeigen.
Auf Links bzw. Rechts achten!
Ermitteln der Ausschnittmaße
Mover®
SR Version 2
a
b
Bild 2
max.
300 mm
max. 200 mm
a
Mover® SR2
25
b

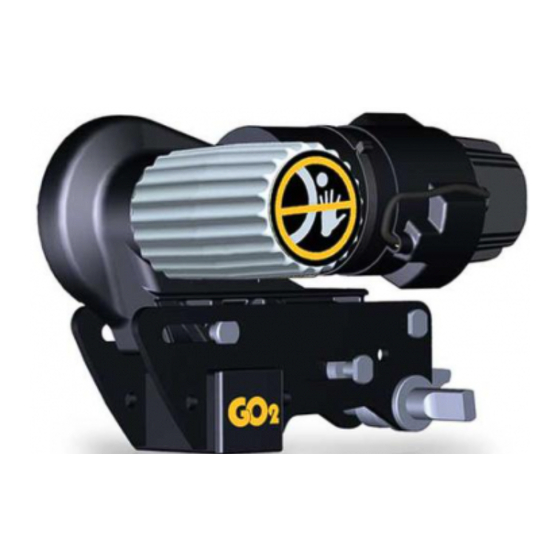

Mover® / GO2
Mover® SE R, TE R, TE R 4,
H SE R, H TE R
a
b
Bild 3
Mover® XT, XT2, XT4, XT L
HR XT, HR XT2, HR XT4, HR XT L
a
b
Bild 4
Mover® SX
a
b
Bild 5
GO2 RH 2
a
b
Bild 6
Beiliegende Schablone ausschneiden, auf Schmutzfänger le-
gen, Kontur übertragen und ausschneiden (Bild 4, 5, 6).
Auf Links bzw. Rechts achten!
Gegebenenfalls Schürzenkontur am Schmutzfänger aussparen.
Schmutzfänger in 300 mm Abstand vom Reifen am Wohnwa-
genboden mit beiliegenden Schrauben befestigen.
a
b
a
Mover®
Mover® XT / XT2
XT / X X
XT2
b
a
b
a
RH 2
(b - 50)
b
