Istruzioni di montaggio

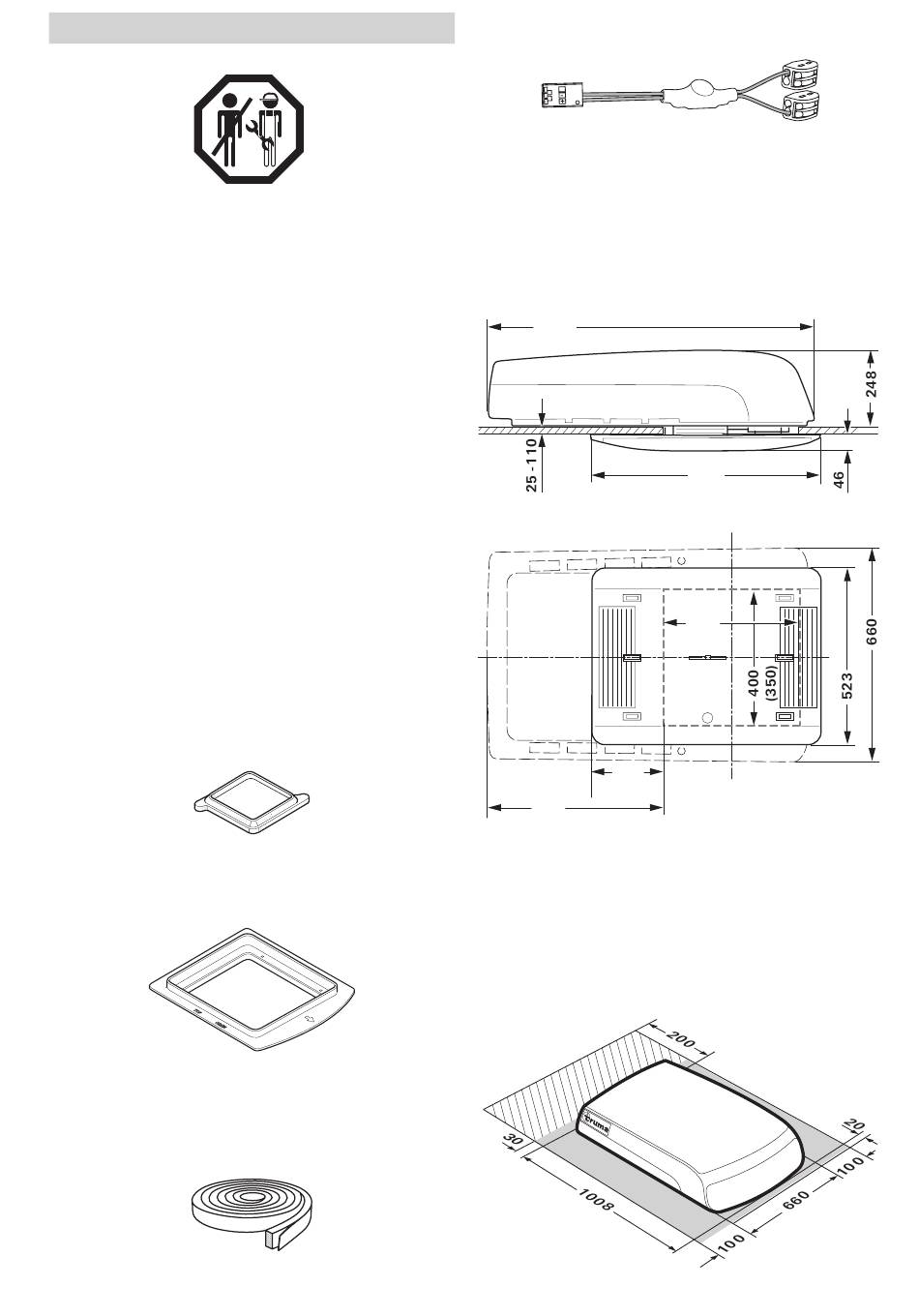

Figura 1
Il prodotto Truma deve essere installato, riparato e sottoposto
a prova di funzionamento solamente da personale qualificato
nel rispetto delle istruzioni per l'uso e di montaggio e delle
regole della tecnica attualmente riconosciute. Con personale
qualificato s'intendono persone che, sulla base della formazio-
ne professionale, delle conoscenze e delle esperienze acqui-
site con i prodotti Truma e le norme pertinenti, sono in grado
di eseguire correttamente i lavori necessari e di individuare
possibili pericoli.

Contenuto della fornitura

Unità esterna:
– 1 Aventa comfort
– 2 angolari di fissaggio
– 4 viti M6 x 70 rivestite con sigillante per filettature
– 6 viti M6 x 12 rivestite con sigillante per filettature
– 1 anello base
– 2 adattatori di spessore tetto (da 10 mm ciascuno)
– 1 telecomando con supporto
– 2 viti 2,9 x 16 per il supporto
– 2 batterie ministilo (AAA)
– 1 manuale di istruzioni di montaggio e per l'uso
– 1 dima di montaggio
– 3 morsetti Wago
– 1 cavo per unità di comando
Distributore d'aria (da ordinare separatamente):
– 1 distributore d'aria completo montato

Accessori per l'installazione (optional)

Adattatore di spessore tetto 10 mm, 1 pz.
(n° art. 40091-16900)
Figura 2
Telaio di tenuta (n° art. 40091-19500)
raccomandato per una tenuta ottimale in caso di installazione
successiva in veicoli con aperture di 400 x 400 mm.
Figura 3
Nastro di compensazione
beige (n° art. 40091-31200)
grigio (n° art. 40091-31300)
per compensare fessure fino a 5 mm tra distributore d'aria
e tetto.
l ~ 2,36 m
Figura 4
Adattatore 12 V per l'illuminazione del distributore d'aria,
1 pz. (n° art. 40091-33000)
Figura 5

Destinazione d'uso

Questo apparecchio è stato costruito per l'installazione in
autocaravan e caravan ed è previsto per l'uso privato.
Misure per l'installazione
1008
Figura 6
195
(215)
530
Figura 7
Spazi liberi intorno al sistema di
condizionamento
Gli spazi liberi intorno all'unità esterna devono essere
20 mm davanti e 100 mm di lato. Lo spazio libero dietro deve
essere di almeno 30 mm. Truma consiglia uno spazio libero
di 200 mm affinché l'aria di scarico possa essere espulsa
liberamente.
Figura 8
(misure in mm)
670
400
(380)
