Lo spazio libero intorno al distributore d'aria deve garantire
che l'aria possa essere scaricata senza ostacoli. La distanza di
lato deve essere di almeno 40 mm. Tenere conto dell'area di
apertura di sportelli e porte.

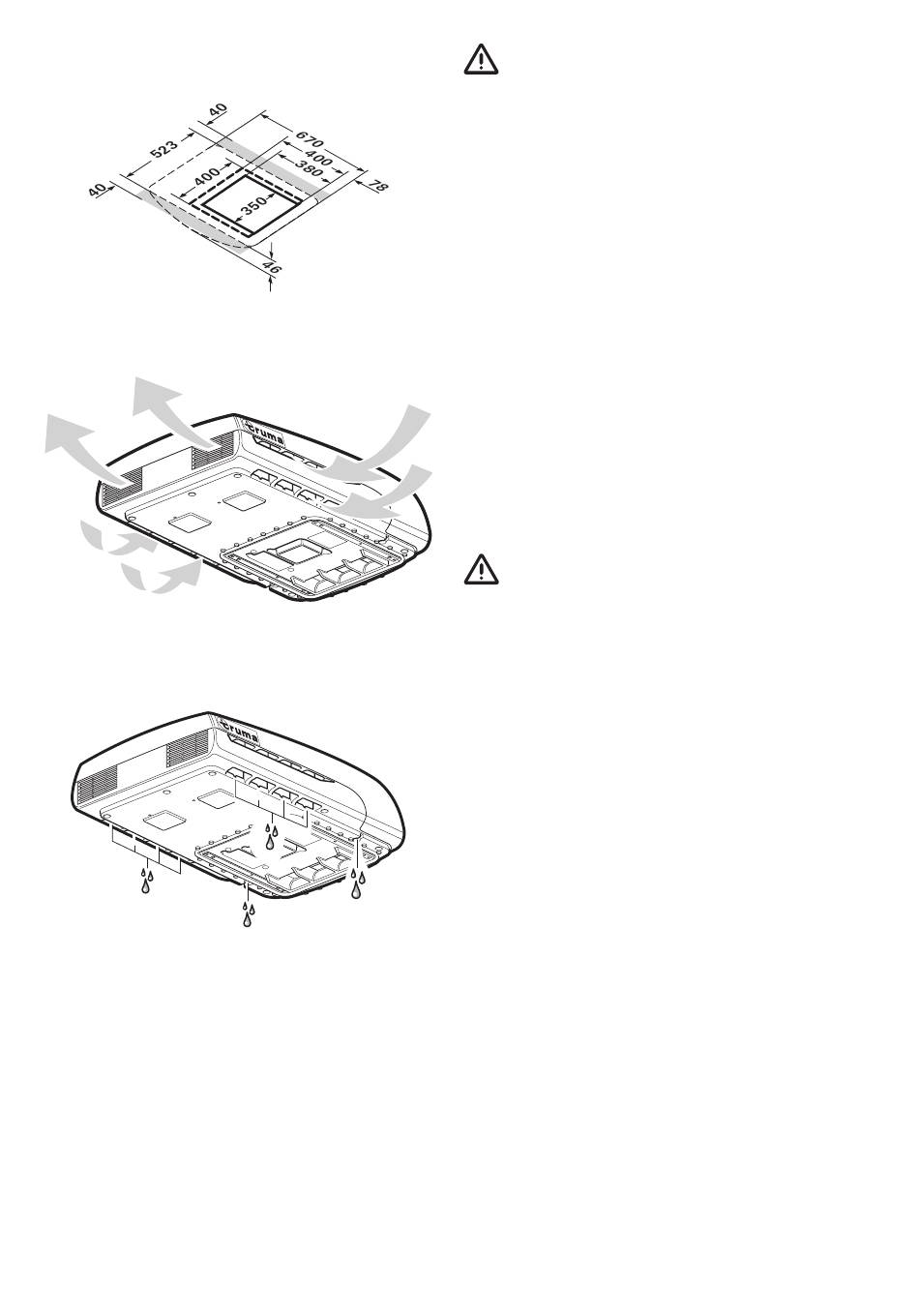

Figura 9

Ingressi / uscite dell'aria

Figura 10

Scarichi condensa

La condensa viene scaricata dal tetto del veicolo.
Figura 11
Salvo modifiche tecniche!
22
IT

Scelta della posizione

Una volta montato il sistema di condizionamento a tet-
to, l'eventuale camino di scarico fumi presente nei pres-
si deve sporgere di almeno 10 cm rispetto al sistema stesso.
Se necessario, prolungare il camino di scarico fumi (rispettare
le indicazioni del produttore del riscaldamento).
Il tetto del veicolo (di spessore compreso tra 25 e 110 mm)
deve essere piano e liscio.
Esistono 3 possibilità di installazione:
– occorre fare una nuova apertura (350 x 380 mm)
– apertura di un oblò esistente (400 x 400 mm) senza telaio
di tenuta (accessorio)
– apertura di un oblò esistente (400 x 400 mm) con telaio di
tenuta (accessorio) Le istruzioni di montaggio sono fornite
insieme al telaio di tenuta.
Osservare sempre i punti seguenti:
– installare sempre l'apparecchio il più vicino possibile al cen-
tro del veicolo
– verificare che non vi siano impedimenti a ostacolare il
montaggio
– tra la parte esterna e interna del tetto possono essere posati
cavi elettrici. Prima di iniziare i lavori, staccare tutte le sor-
genti di alimentazione su tutti i poli.
– non superare il carico sul tetto (v. dati del costruttore del
veicolo)
– verificare che non vi siano ostacoli nel luogo interno di
installazione
– montare intorno all'apertura del tetto un telaio di rinforzo in
legno (min. 25 mm) tra la falda superiore e quella inferiore
del tetto. Può essere necessario rimuovere l'isolamento.
Se si monta il sistema di condizionamento al posto
dell'oblò a tetto con l'apertura di aerazione di sicurezza,
accertarsi di ripristinare l'apertura di aerazione in un altro pun-
to idoneo.
Cavo per unità di comando
Per facilitare l'installazione successiva di apparecchi BUS
compatibili, far passare il cavo per unità di comando fornito
nella confezione parti di montaggio insieme al cavo di rete
attraverso il controsoffitto. Fissare l'estremità libera del cavo
per unità di comando in un punto idoneo a fungere da colle-
gamento, ad es. nell'armadio.
