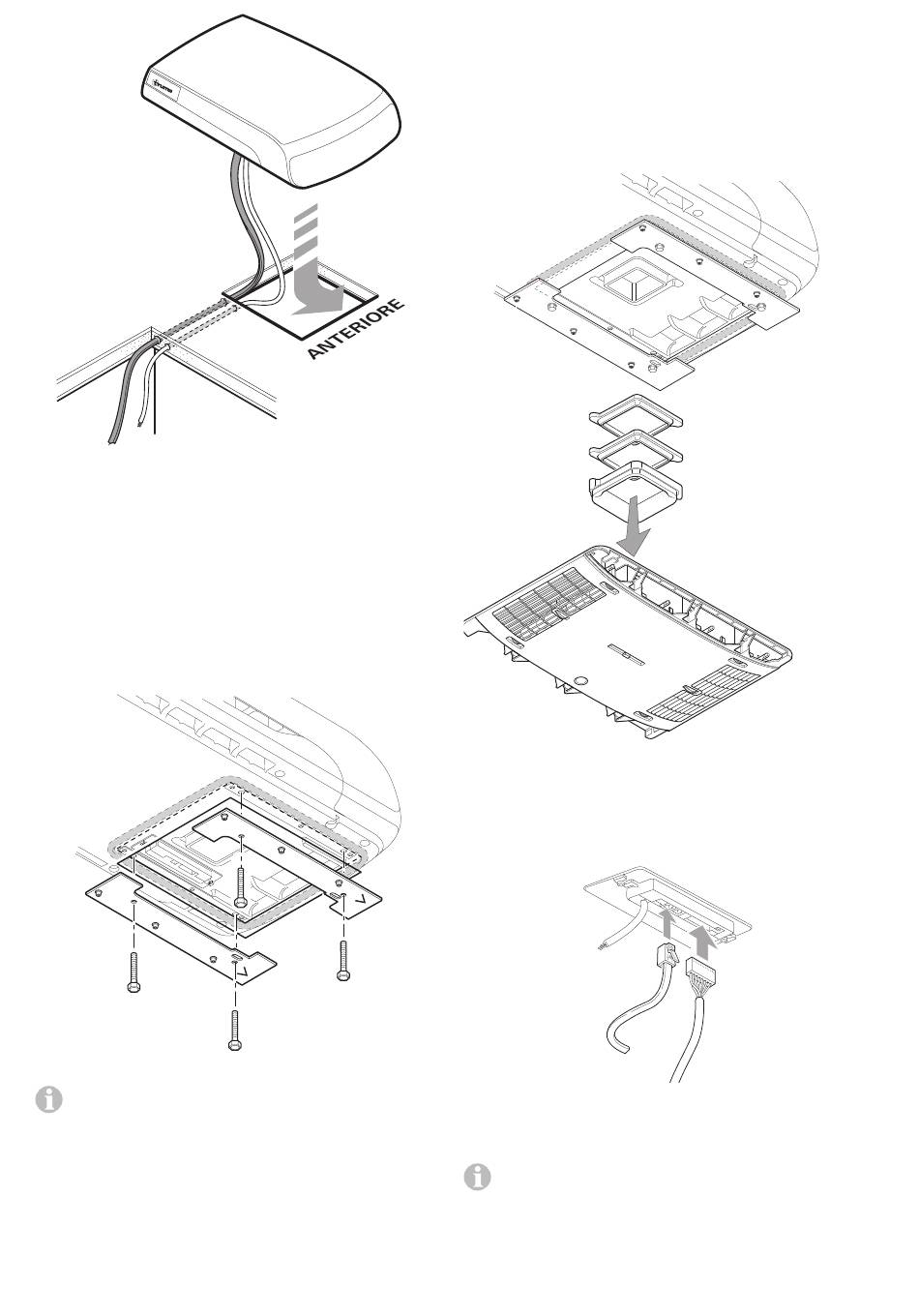

Fig. 16

Fissaggio dell'apparecchio

Avvitare i due angolari di fissaggio (contrassegnati da una
freccia in direzione di marcia) sull'apparecchio utilizzando le
4 viti M6 x 70 (con sigillante per filettature) fornite.
Coppia di serraggio 1,8 Nm
Con tetti di spessore superiore a 50 mm, utilizzare viti M6
(lunghezza = spessore tetto + 30 mm) con resistenza a tra-
zione 8.8. Fissare le viti con sigillante per filettature a bassa
resistenza (ad es. Loctite).
Fig. 17
In caso di uso ripetuto delle viti (ad es. in seguito a
smontaggio), applicare nuovamente sigillante per filetta-
ture a bassa resistenza (ad es. Loctite) sulle viti oppure utiliz-
zare le viti disponibili come ricambio.
24 IT
1,8 Nm

Montaggio dell'adattatore di spessore tetto

Inserire l'anello base (1) e, a seconda dello spessore del tetto,
gli adattatori di spessore tetto (2 o 2+3 inclusi nella fornitura)
per tetti di spessore compreso tra 25 e 50 mm nel distributore
d'aria fino all'arresto. In caso di tetti di spessore superiore,
utilizzare adattatori da 10 mm supplementari (v. accessori).
Spessore max. del tetto: 110 mm.
3
2
1
Fig. 18
Fissaggio del distributore d'aria
Collegare il cavo del distributore d'aria e il cavo dell'unità di
comando alla centralina.
Fig. 19
Avvitare il distributore d'aria (freccia in direzione di marcia)
agli angolari di fissaggio con 6 viti M6 x 12 mm.
Per compensare la fessura tra distributore d'aria e tetto, è
possibile utilizzare il nastro di compensazione disponibile
come accessorio.
25 – 30 mm = 1
31 – 40 mm = 1+2
41 – 50 mm = 1+2+3
