Einbauanweisung
Vor Beginn der Arbeiten Einbauanweisung sorgfältig
durchlesen und befolgen!
Bei der Montage ist darauf zu achten, dass keine Metallspäne
oder sonstige Verunreinigungen in die Steuerung gelangen.
Bei Schrauben mit Schraubensicherung muss darauf
geachtet werden, dass das Gewinde fett-/ölfrei ist.
Verwendungszweck
Der Mover® SE R wurde für den Einsatz an ein achsigen
Wohnwagen mit einem Gesamtgewicht bis zu 2000 kg,
der Mover® TE R für den Einsatz an zweiachsigen Wohnwa-
gen mit einem Gesamtgewicht bis zu 2250 kg konstruiert.
Der Mover® SE R / TE R wiegt ca. 33 kg.
Prüfen Sie die Anhängelast Ihres Zugfahrzeuges sowie das
Gesamtgewicht Ihres Wohnwagens, ob diese jeweils für das
zusätzliche Gewicht ausgelegt sind.
Zulassung
Der Truma Mover® SE R / TE R ist bauartgeprüft und eine
Allgemeine Betriebserlaubnis (ABE) für Deutschland wurde
erteilt. Eine Abnahme durch einen Kfz-Sachverständigen ist
nicht notwendig (Ausnahme beim Einbau des Flachrahmen-
satzes). Die ABE muss im Fahrzeug mitgeführt werden.
Der Mover® erfüllt weitere Anforderungen aus EG-Richtlinien
und Normen (siehe Konformitätserklärung).
Bei der Montage des Mover® müssen die technischen und
administrativen Vorschriften des Landes, in dem das Fahrzeug
zum ersten Mal zugelassen wird, beachtet werden.
Jede Veränderung am Gerät oder die Verwendung von Ersatz-
teilen und funktionswichtigen Zubehörteilen, die keine Truma
Originalteile sind, sowie das Nichteinhalten der Einbau- und
Ge brauchsanweisung führt zum Erlöschen der Garantie sowie
zum Ausschluss von Haf tungs ansprüchen. Außerdem erlischt
die Betriebserlaubnis des Gerätes.
Benötigtes Werkzeug und Einrichtungen
Zur Montage des Mover® benötigen Sie:
– Steck-, Ring- oder Maulschlüssel 13 mm, 17 mm
– Drehmomentschlüssel (5 – 50 Nm)
– Kabelschneider / Crimpzange
– Bohrmaschine / Schraubendreher / Lochsäge Ø 25 mm
– Rangierwagenheber 2 Tonnen und passende
Unterstellböcke
– Ausreichende Beleuchtung
All manuals and user guides at all-guides.com

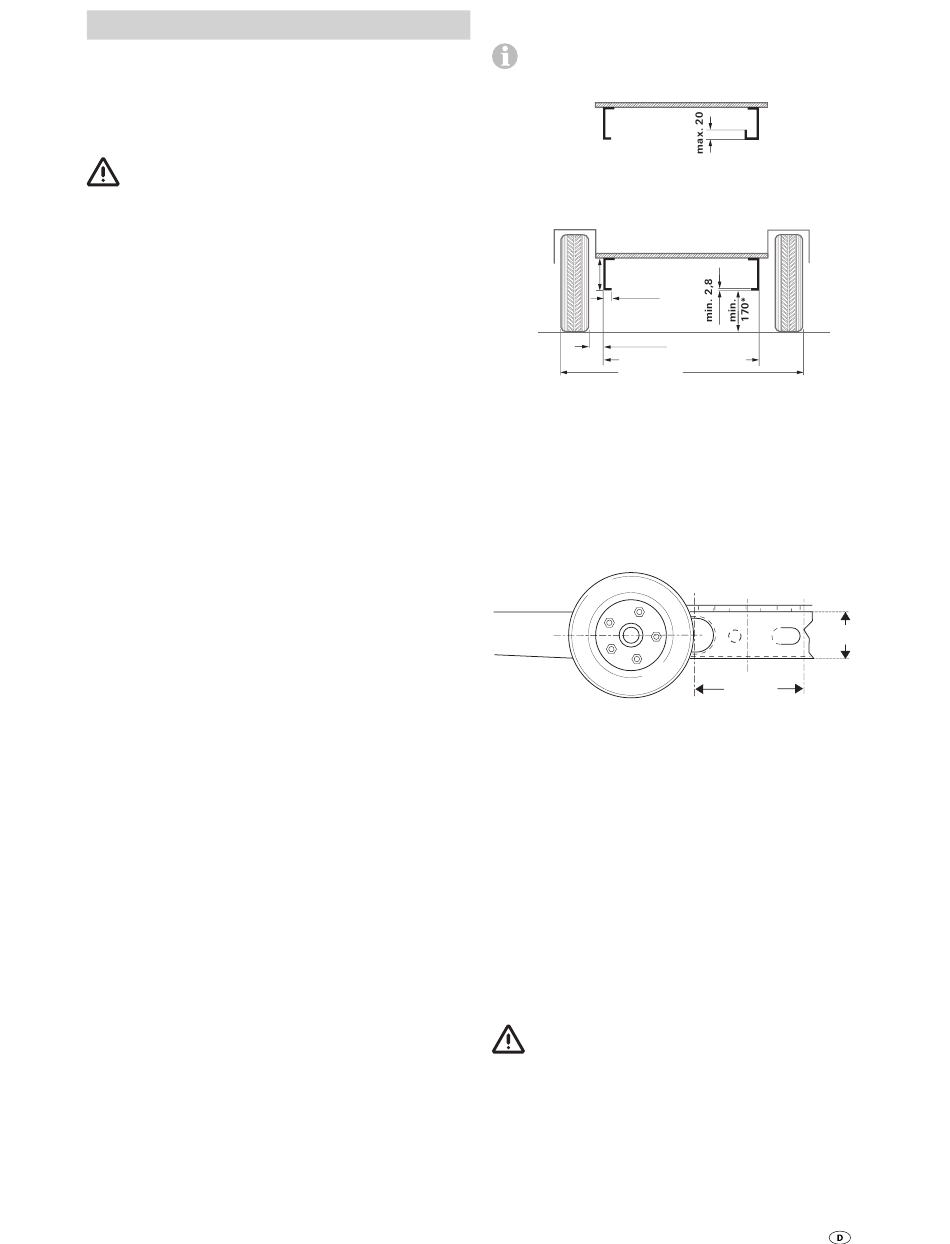

Mindestmaße für den Einbau
Bild 6
Die Montage ist nur an Wohnwagen / Anhänger innerhalb der
nachstehenden Abmessungen möglich.
Bild 7
Alle Maße in mm.
* bei beladenen Fahrzeug mit max. zulässigem Gesamtgewicht
** bei U-Profil
Ermittlung der Rahmenhöhe
Im Bereich 330 mm von der Außenkante des Reifens in Hö-
he der Reifennabe / Reifenmitte ist eine Rahmenhöhe von
min. 170 mm erforderlich.
Bild 8
Ermittlung des Einbaufalles
1. Standardeinbau
Bei einem Chassis mit U- oder L-Profil und einer Rahmenhöhe
von min. 170 mm erfolgt der Standardeinbau. Es wird kein
Sonderzubehör benötigt.
2. Einbau bei Chassis mit U- oder L-Profil und Rahmen-
höhe zwischen 110 mm und weniger als 170 mm
Zum Ausgleich der Höhe ist der Distanz-Satz 30 mm (bis
140 mm Rahmenhöhe) oder Distanz-Satz 60 mm (unter
140 mm Rahmenhöhe) erforderlich.
3. Einbau bei Chassis mit U- oder L-Profilen mit weniger
als 110 mm Rahmenhöhe
Bei einem Chassis mit einer Rahmenhöhe von weniger als
110 mm muss zum Ausgleich der Höhe ein Flachrahmen-
Satz angebaut werden.
verständigen erfolgen.
4. Für das Chassis AL-KO Vario III / AV mit einer Rahmenstär-
ke von weniger als 2,8 mm muss als Verstärkung zwingend
der AL-KO Vario III / AV Montage-Kit verwendet werden.
4a. Für den Anbau vor der Achse am AL-KO Chassis M
mit verschiebbaren Holmen
Zum Ausgleich von überlappenden Rahmenkanten muss der
AL-KO Chassis M Adapter-Satz verwendet werden.
Wie in der Abbildung dargestellt, wird bei Rahmen
zwischen L- oder U-Profil unterschieden.
Wohnwagen-Boden
L-Profi il
Wohnwagen-Boden
170
min. 25
min. 35 **
min. 50
min. 1200 / max. 2000
max. 2400
Bei Verwendung des Flachrahmen-Satzes muss in
Deutschland eine Abnahme durch einen Kfz-Sach-
U-Profil
min. 170
330
