Inbouw uitsparing 400 x 400

Wij adviseren voor een optimale afdichting het als accessoire
verkrijgbare afdichtframe (art.-nr. 40091-19000) te gebruiken.
De inbouw met afdichtframe vindt u in de inbouwhandleiding
die bij het afdichtframe wordt geleverd.
Inbouw van het apparaat bij voertuigen met voorhanden
dakluik: de uitsparing moet 400 x 400 mm bedragen.
Het aanwezige dakluik verwijderen (zo nodig de uitsparing
vergroten).
Kitresten en oneffenheden verwijderen.
Schroefgaten met carrosseriekit opvullen.

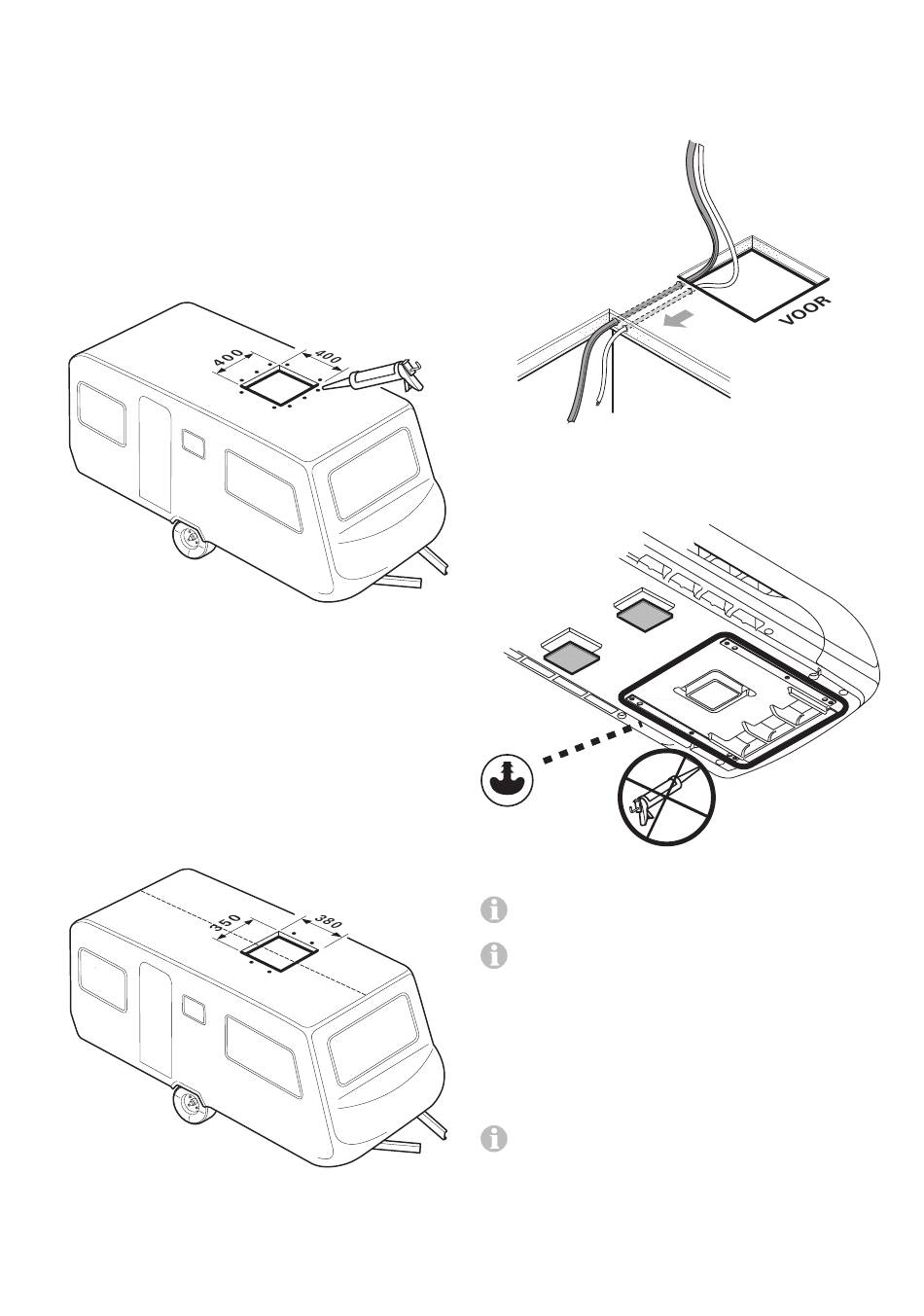

Afbeelding 12
Voor de verdere inbouwstappen zie vanaf „Voorbereiding
netkabelaansluiting".

Inbouw uitsparing nieuw

Bij voertuigen zonder aanwezige uitsparing:
vereiste uitsparing 350 x 380 mm.
De sjabloon op de inbouwplaats van het voertuig leggen en
de uitsparing (350 x 380 mm) markeren en uitzagen.
De 4 gaten (10 mm) voor de bevestiging van de montage-
strips aftekenen en door het dak boren.
Afbeelding 13
Voorbereiding netkabelaansluiting en
bedieningspaneelkabel
Maak een doorvoer voor de netkabel en de bedieningspaneel-
kabel naar het aansluitpunt bijv. in het dubbele plafond.
Afbeelding 14
Til het apparaat in horizontale stand op het dak en plaats het
in de uitsparing. De pijl geeft de rijrichting aan.
Afbeelding 15
Geen extra kit tussen airconditioningsysteem en dak
aanbrengen.
Als het apparaat is gedraaid of uit de horizontale inbouw-
positie is geweest, moet 2 uur worden gewacht voordat
het mag worden ingeschakeld.
Schuif het apparaat tot de aanslag in de uitsparing naar voren.
Beschermfolie van het apparaat verwijderen.
Netkabel en bedieningspaneelkabel naar het aansluitpunt
leggen (zo nodig de netkabel met de bijgeleverde Wago-
klemmen verlengen).
Als de verlichting van de luchtverdeler ook optioneel
op 12 V moet kunnen werken, moet de als accessoire
verkrijgbare 12 V adapter nu worden aangesloten. De inbouw-
handleiding wordt bij de 12 V-adapter geleverd.
