De vrije ruimte rondom de luchtverdeler moet een onge-
hinderde luchtafvoer garanderen. De afstand aan de zijkant
moet ten minsten 40 mm bedragen. Er moet rekening worden
gehouden met de ruimte voor het openen van kleppen en
deuren.

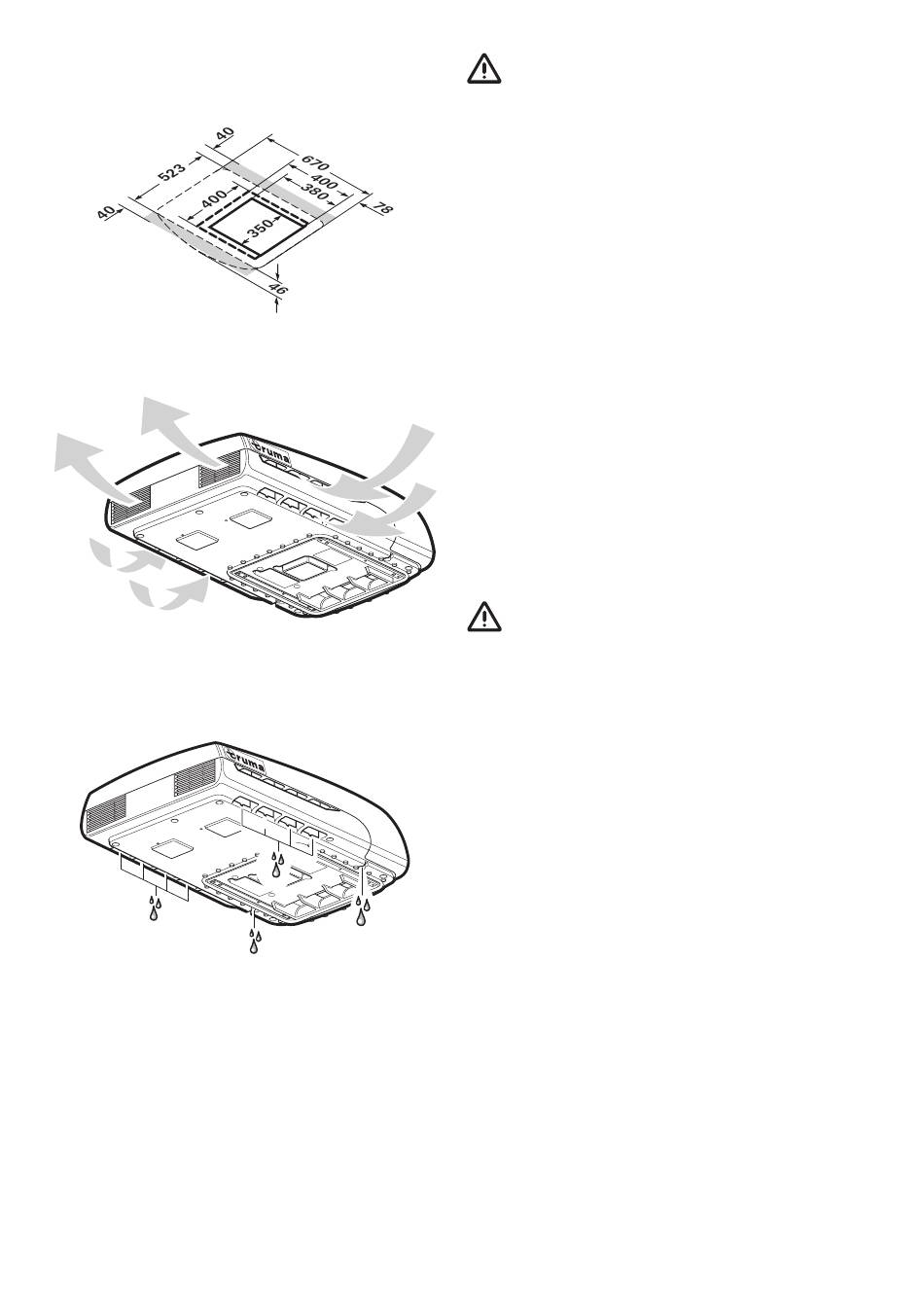

Afbeelding 9

Luchtinlaten / luchtuitlaten

Afbeelding 10

Condensafvoeren

Het condenswater wordt via het dak van het voertuig
afgevoerd.
Afbeelding 11
Technische wijzigingen voorbehouden!
NL
28

Plaatskeuze

Na de inbouw van het dakairconditioningsysteem moet
een eventueel in de omgeving aanwezige schoorsteen
voor rookgasafvoer minstens 10 cm boven het airconditio-
ningsysteem uitsteken. Eventueel moet de schoorsteen voor
rookgasafvoer worden verlengd (neem de gegevens van de
fabrikant van de verwarming in acht).
Het dak van het voertuig (dakdikten van 25 tot 110 mm) moet
vlak en glad zijn.
Er zijn 3 mogelijkheden voor de inbouw:
– er moet een nieuwe uitsparing worden gemaakt
(350 x 380 mm),
– uitsparing van een aanwezig dakluik (400 x 400 mm) zon-
der afdichtframe (accessoire),
– uitsparing van een aanwezig dakluik (400 x 400 mm) met
afdichtframe (accessoire). De inbouwhandleiding wordt bij
het afdichtframe geleverd.
De volgende punten moeten altijd in acht worden
genomen:
– Het apparaat moet bij voorkeur zoveel mogelijk in het mid-
den van het voertuig worden ingebouwd.
– Controleer of geen obstakels de montage belemmeren.
– Tussen de binnen- en buitenkant van het dak kunnen elek-
trische kabels lopen. Maak alle spanningsbronnen vóór het
begin van de werkzaamheden bij alle polen los.
– De dakbelasting mag niet worden overschreden (zie de ge-
gevens van de fabrikant van het voertuig).
– De binnenkant van de inbouwplaats op belemmeringen
controleren.
– Rond de uitsparing in het dak moet tussen het bovenste en
het onderste dakvlak een houten verstevigingsframe (min.
25 mm) worden gemonteerd. Eventueel moet de isolatie
worden verwijderd.
Bij vervanging van een dakluik met veiligheidsventilatie
door het airconditioningsysteem moet er absoluut altijd
voor worden gezorgd dat de veiligheidsventilatie op een ande-
re geschikte plaats wordt hersteld.
Bedieningspaneelkabel
Om de installatie achteraf van BUS-apparatuur te verge-
makkelijken, de in de onderdelenset bijgeleverde bedie-
ningspaneelkabel samen met de netvoedingkabel door het
dubbele plafond leggen. Het vrije uiteinde van de bedie-
ningspaneelkabel op een geschikte plaats als aansluitpunt
bijv. in de kledingkast bevestigen.
