5.4.3
Plan des connexions / Câblage
1.
3.

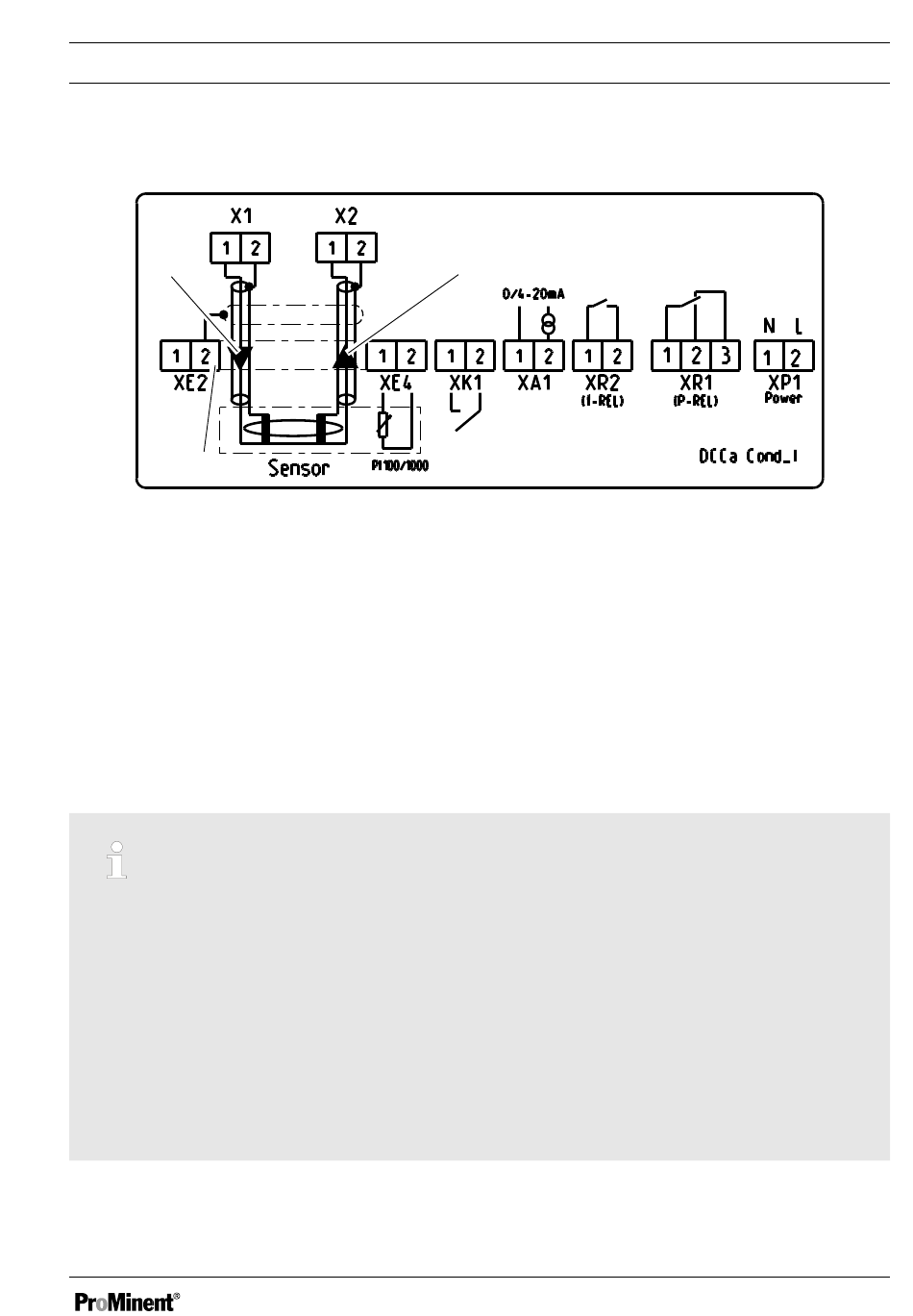

Fig. 11 : Étiquette du plan des connexions du Compact Controller
1.
Signal de commande = signal de com‐
mande vers la bobine émettrice.
2.
Signal de mesure = signal de mesure
de la bobine réceptrice.
3.
Raccordement du blindage du câble
sur la broche 2 de la borne XE2 (Rac‐
cordement optionnel du blindage
externe du câble en cas d'utilisation
de sondes ICT 2, ICT 5 ou CLS 52).
X1 Branchement de la bobine émettrice
X2 Branchement de la bobine réceptrice
Respecter les schémas de connexion des pages suivantes :
Ä Tab. 4 « Affectation des bornes aux différentes sondes » à la page 35
–
Ä Tab. 5 « Diamètre de câble recommandé » à la page 36
–
Ä Tab. 6 « Raccords vissés des passages de câbles » à la page 37
–
Ä « Schéma de connexion » à la page 39
–
Ainsi que de manière complémentaire le chapitre Ä Chapitre 6 « Branche‐
–
ment des sondes » à la page 43
Ainsi que de manière complémentaire le chapitre Ä Chapitre 7.3 « Sélection
–
du type de sonde » à la page 47
2.
Montage et installation
A1859
33
