Notice complémentaire : PROFINET
®
DULCOMETER
®

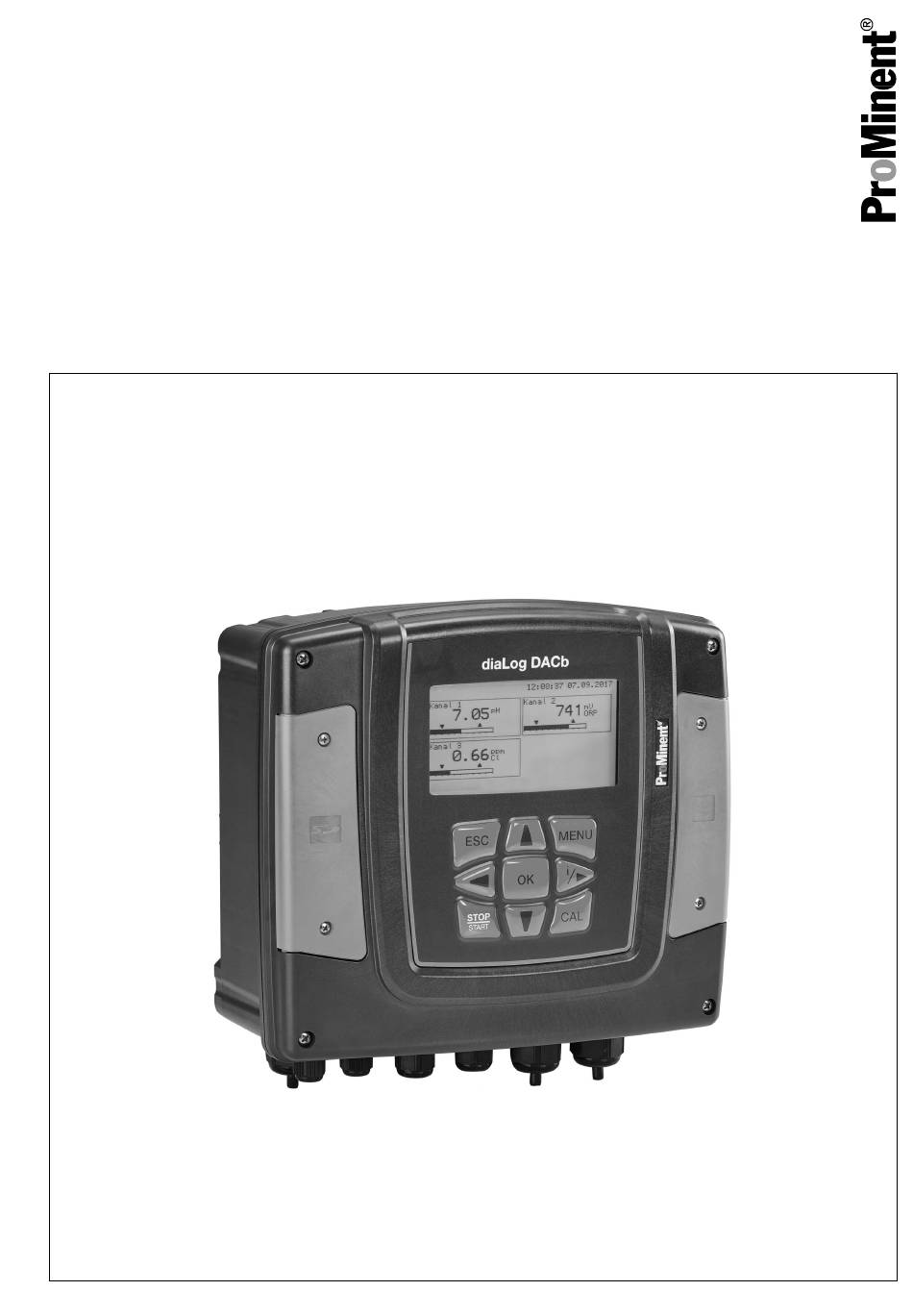

Régulateur multiparamètres diaLog DACb
FR
A2666
Veuillez commencer par lire l'intégralité du mode d'emploi. · Toujours conserver ce document.
L'exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d'installation.
La dernière version d'une notice technique est disponible sur notre page d'accueil.
982195
Groupe cible : électroniciens formés
BA DM 139 08/18 FR

Publicité

loading

Manuels Connexes pour ProMinent DULCOMETER diaLog DACb

Sommaire des Matières pour ProMinent DULCOMETER diaLog DACb

  • Page 1 Notice complémentaire : PROFINET ® DULCOMETER ® Régulateur multiparamètres diaLog DACb A2666 Veuillez commencer par lire l’intégralité du mode d’emploi. · Toujours conserver ce document. L’exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d’installation. La dernière version d'une notice technique est disponible sur notre page d'accueil.
  • Page 2 Instructions complémentaires Principe d’égalité Le présent document utilise la forme masculine selon les règles de la grammaire au sens neutre, afin de simplifier la lecture de ce texte. Il s’applique toujours de même aux femmes et aux hommes. Nous remercions les lectrices de bien vouloir comprendre les motifs de cette simplification.
  • Page 3 Table des matières Table des matières Notice complémentaire PROFINET ........4 ® 1.1 Conditions..............4 1.2 Plan des connexions du module de communication DAC................4 1.3 Réglage du régulateur..........4 1.3.1 Généralités..............4 1.3.2 Configuration de PROFINET ® ........5 1.4 Particularités du mode PROFINET ®...
  • Page 4 Notice complémentaire PROFINET ® Notice complémentaire PROFINET ® 1.1 Conditions Le personnel doit connaître le contenu de la « Notice technique et de montage du régulateur multiparamètres diaLog DACb DULCO‐ METER ». ® Le régulateur doit être équipé d'un module PROFINET ®...
  • Page 5 Notice complémentaire PROFINET ® 1.3.2 Configuration de PROFINET ® Pour configurer et commander le régulateur à partir de PRO‐ FINET ® , la configuration à distance doit être activée. Le PRO‐ FINET est toujours actif, mais il n'accepte aucune commande pro‐ ®...
  • Page 6 Notice complémentaire PROFINET ® Source des désignations Les différentes désignations et/ou adresses sont des informations spécifiques aux utilisateurs et relèvent de la responsabilité de l'exploitant de l'ins‐ tallation. 1.4 Particularités du mode PROFINET ® actif 1.4.1 Généralités Réglage ou programmation En mode PROFINET ®...
  • Page 7 Notice complémentaire PROFINET ® Signal Cause Le module n'est pas initialisé. Vert Le module est initialisé / fonctionnement normal Vert clignotant, 1er clignotement Le module est initialisé et il existe des messages de diag‐ nostic. Vert clignotant, 1 Hz Clignotement DCP Rouge Erreur d'exception grave Rouge, 1er clignotement...
  • Page 8 PROFINET ® (mots-clés, diagnostic, modules, sous-modules). Le fichier GSDML peut être téléchargé sur le site web PROFINET ® et sur le site web de ProMinent. Le nom du fichier est clairement indiqué : GSDML- V2.32-Prominent-DACa-PRT2P-20150721.xml .
  • Page 9 Notice complémentaire PROFINET ® 1.6.3 Description des objets de données DACb Tab. 2 : Données de sortie Con‐ Index Nom module Data Type Byte total : nec‐ Count teur Données de sortie « Channel 1 » Canal 1 Valeur de FLOAT mesure Valeur...
  • Page 10 Notice complémentaire PROFINET ® Con‐ Index Nom module Data Type Byte total : nec‐ Count teur Valeur INT16 réglante régulateur Température INT16 0,1 ℃ Valeur de FLOAT consigne Statut canal UINT16 Ä Chapitre 1.7.1 « État du canal » à la page 16 Avertisse‐...
  • Page 11 Notice complémentaire PROFINET ® Con‐ Index Nom module Data Type Byte total : nec‐ Count teur Erreurs « errors » Erreur canal UINT32 Ä Chapitre 1.7.2 « Erreur du canal » à la page 17 Ä Chapitre 1.7.2 Erreur canal UINT32 «...
  • Page 12 Notice complémentaire PROFINET ® Tab. 3 : Données d'entrée Con‐ Index Nom module Data Type Byte total : nec‐ Count teur Données d'entrée Stop / Pause (appartient au module « Channel1/ Channel2 » ) « Channel 1 » Stop / Pause UINT8 Bit 7 = Stop canal 1...
  • Page 13 Notice complémentaire PROFINET ® Con‐ Index Nom module Data Type Byte total : nec‐ Count teur Configuration UINT16 Ä Chapitre 1.7.5 « Para‐ mètres de configuration du canal » à la page 20 (Paramètre via bus, mode, sens valeur limite, durée de con‐...
  • Page 14 Notice complémentaire PROFINET ® Con‐ Index Nom module Data Type Byte total : nec‐ Count teur Erreur canal UINT32 0xFFFFFFFF => toutes les erreurs pré‐ sentes sont confirmées Ä Chapitre 1.7.2 « Erreur du canal » à la page 17 Erreur canal UINT32 0xFFFFFFFF...
  • Page 15 Notice complémentaire PROFINET ® Con‐ Index Nom module Data Type Byte total : nec‐ Count teur Temporisa‐ UINT16 tion après arrêt Temporisa‐ UINT16 tion après redémarrage Indication de FLOAT seulement valeur de pour régula‐ consigne 2 tion avec zone neutre «...
  • Page 16 Notice complémentaire PROFINET ® 1.7 Définitions de champ de bits 1.7.1 État du canal Description 1 = le canal utilise des paramètres de commande bus ; 0 = le canal utilise des paramètres internes 1 = erreur détectée ; 0 = aucune erreur détectée 1 = avertissement détecté...
  • Page 17 Notice complémentaire PROFINET ® 1.7.2 Erreur du canal Description [A system error exists] Erreur 99 : Erreur système détectée ; Erreur 88 : La connexion avec le module d'extension est défectueuse ; [The connection to the expansion module is faulty ] Erreur 34 : Grandeur de correction incorrecte ;...
  • Page 18 Notice complémentaire PROFINET ® 1.7.3 Avertissement du canal Description [The fan has an error] Avertissement 73 : Problème de ventilateur ; [The time must be checked] Avertissement 72 : L’heure doit être contrôlée ; [The battery must be replace] Avertissement 71 : La batterie doit être remplacée ; Avertissement 4 : Le canal de mesure n'est pas encore calibré...
  • Page 19 Notice complémentaire PROFINET ® 1.7.4 Relais sans potentiel Si une sortie de relais est activée, le bit correspondant est défini. Description Relais d’alarme (XR3) Relais 2 (XR2) Relais 1 (XR1)
  • Page 20 Notice complémentaire PROFINET ® 1.7.5 Paramètres de configuration du canal Description 1 = le canal utilise des paramètres de commande à distance ; 0 = le canal utilise des paramètres [1 = Channel uses remote control parameters; 0 = Channel uses internal parameters] internes ;...
  • Page 21 Notice complémentaire PROFINET ® 1.8 Messages de diagnostic Les messages de diagnostic sont affichés en texte clair dans l'au‐ tomate programmable. Type d'erreur Messages de diagnostic 12755 Erreur limite d'écriture 12773 Erreur limite de lecture 13011 Valeur protégée 13029 Valeur protégée 13267 Appareil pas en mode à...
  • Page 24 ProMinent GmbH Im Schuhmachergewann 5 - 11 D-69123 Heidelberg Allemagne Téléphone : +49 6221 842-0 Fax : +49 6221 842-419 Courriel : info@prominent.com Internet : www.prominent.com 982195, 1, fr_FR © 2018...
