Installation et montage

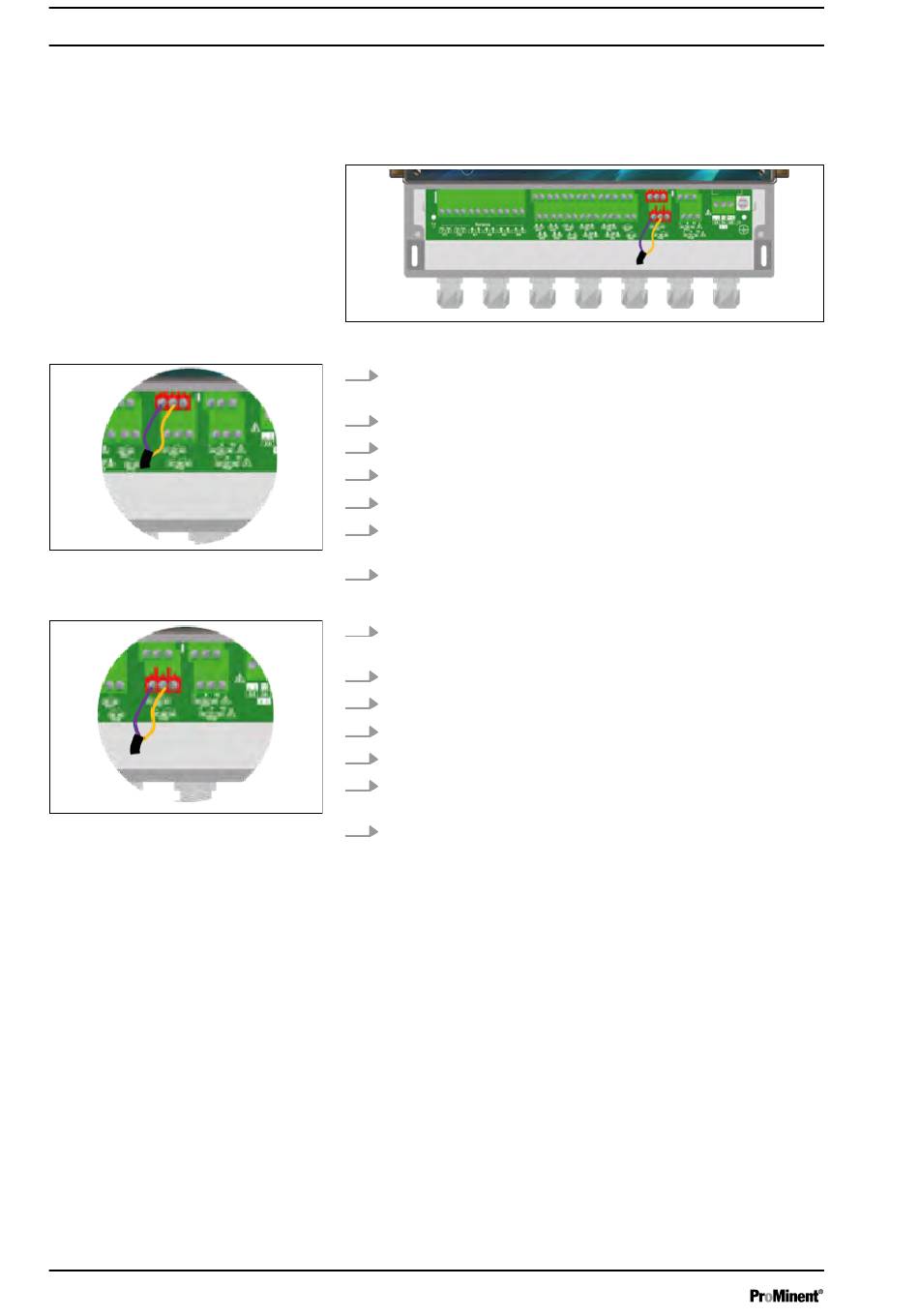

4.3.9 Connexions relais sans potentiel (FO1 et FO2)
Fig. 21 : Connexions relais sans
potentiel FO1
Fig. 22 : Connexions relais sans
potentiel FO2
28
Les sorties relais sans potentiel peuvent être commandées selon
les besoins comme relais d'alarme, pour la régulation ou en mode
minuterie.
Fig. 20 : Connexions relais sans potentiel (FO1 et FO2)
1.
Utilisez un câble à 2 fils dans une exécution adaptée à la ten‐
FO1
sion et à l'intensité.
2.
Retirez la gaine de protection du câble.
3.
Isolez les fils sur une longueur de 7 mm.
4.
Acheminez le câble à travers le presse-étoupe.
5.
Raccordez le fil au COMMON (42) du bloc de raccordement.
6.
Raccordez le fil au WORK (41) du bornier ou au REST (43),
selon la fonction à exécuter.
A3012
7.
Resserrez le presse-étoupe pour assurer l'étanchéité.
1.
Utilisez un câble à 2 fils dans une exécution adaptée à la ten‐
FO2
sion et à l'intensité.
2.
Retirez la gaine de protection du câble.
3.
Isolez les fils sur une longueur de 7 mm.
4.
Acheminez le câble à travers le presse-étoupe.
5.
Raccordez le fil au COMMON (48) du bloc de raccordement.
6.
Raccordez le fil au WORK (47) du bornier ou au REST (49),
selon la fonction à exécuter.
A3013
7.
Resserrez le presse-étoupe pour assurer l'étanchéité.
A3011
