Montage et installation
5.4.4
Installation (électrique)
Pour éviter toute tension sur les
câbles, ces derniers doivent être
conduits sur site dans une gaine
pour câble
1.
Enlever les quatre vis du boîtier
2.
Soulever un peu la partie supéri‐
eure du boîtier du régulateur vers
l'avant et la rabattre sur la gauche
40

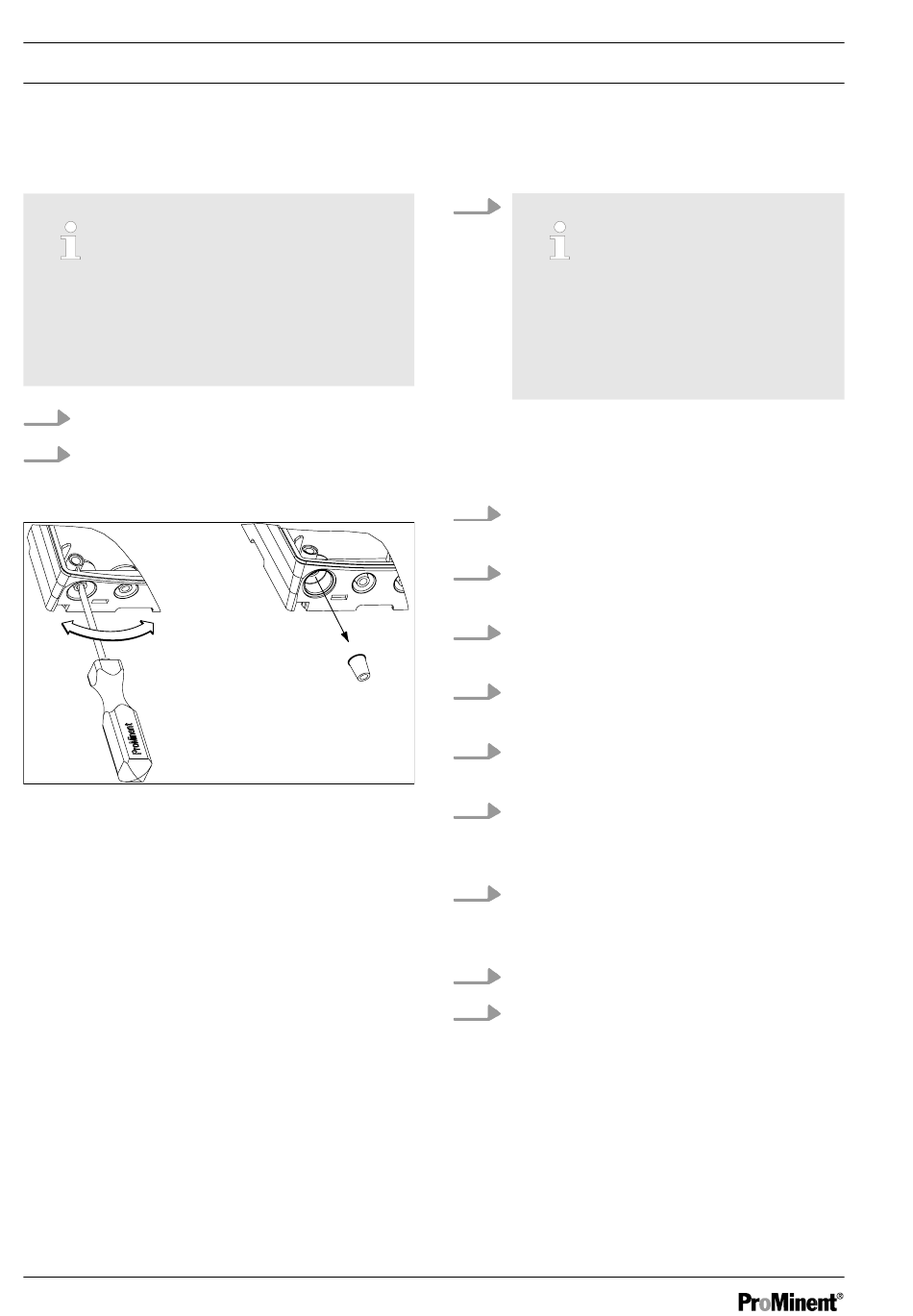

Fig. 14 : Ouverture des trous taraudés
3.
Presse-étoupe de grande
taille (M 20 x 1,5)
Presse-étoupes de petite
taille (M 16 x 1,5)
Percer autant de trous taraudés sur
le bas de la partie inférieure du boî‐
tier du régulateur que nécessaire
4.
Insérer les câbles dans les inserts
réducteurs correspondants.
5.
Insérer les inserts réducteurs dans
les presse-étoupes.
6.
Insérer les câbles dans le régula‐
teur.
7.
Raccorder les câbles comme
indiqué sur le plan des connexions.
8.
Visser les presse-étoupes néces‐
saires et les serrer
A0272
9.
Resserrer les écrous de serrage
des presse-étoupes de manière à
assurer leur étanchéité
10.
Rabattre la partie supérieure du
boîtier du régulateur sur la partie
inférieure du boîtier
11.
Serrer les vis du boîtier à la main
12.
Contrôler à nouveau la position cor‐
recte du joint. Le degré de protec‐
tion IP 67 (montage mural/sur con‐
duite) ou IP 54 (montage encastré)
ne sera assuré que si le montage
est convenablement réalisé
