5.5
Commutation de charges
inductives
Si vous raccordez une charge
inductive, donc un consommateur
utilisant une bobine (par exemple
une pompe à moteur alpha) au
relais de votre régulateur, vous
devez protéger votre régulateur au
moyen d'un montage de protection.
En cas de doute, n'hésitez pas à
demander conseil auprès d'un
électricien.
Le montage de protection avec un circuit
RC est un dispositif simple mais néan‐
moins très efficace. Ce montage est aussi
appelé circuit snubber ou Boucherot. Il est
principalement utilisé pour protéger les
contacts de commutation.
Grâce à la commutation en série de la
résistance et du condensateur, le courant
peut être coupé progressivement lors du
processus d'arrêt.
En outre, au démarrage, la résistance
limite le courant pour le processus de
chargement du condensateur. Le mon‐
tage de protection au moyen d'un circuit
RC convient parfaitement aux systèmes à
tension alternative.
Les dimensions de la résistance R du
circuit RC sont déterminées selon la for‐
mule suivante :
Unités : R = Ohm; U = Volt; I
C = µF
R=U/I
(U= tension aux bornes de la charge // I
= courant de charge)
La taille du condensateur est choisie
selon la formule suivante :
C=k * I
k=0,1...2 (en fonction de l'application).
N'utiliser que des condensateurs de la
classe X2.
Unités : R = Ohm; U = Volt; I
C = µF
Le processus d'arrêt est déterminé et
documenté au moyen d'un oscillogramme.
Le pic de tension au niveau du contact de
commutation dépend de la combinaison
RC choisie.

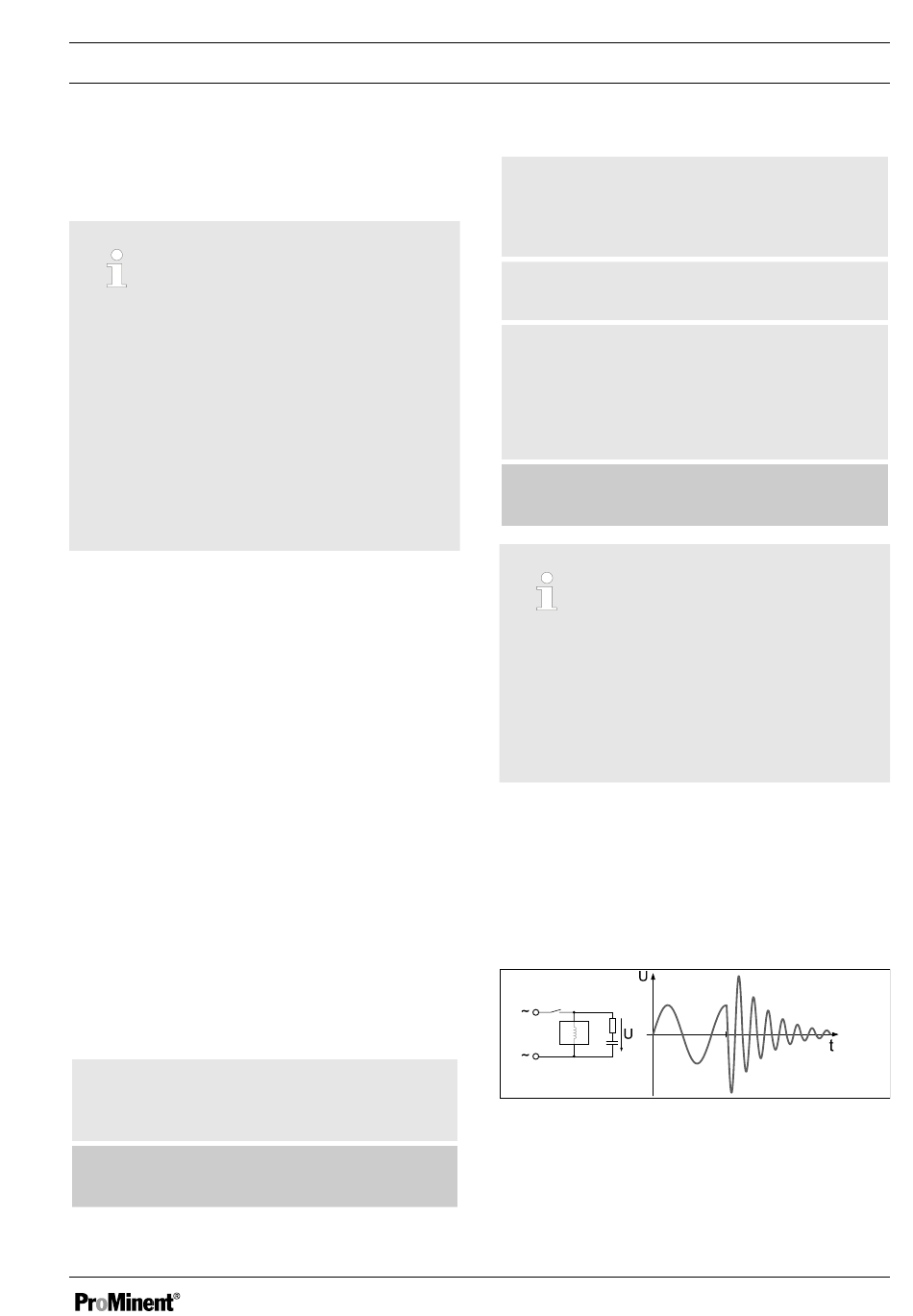

Fig. 15 : Processus d'arrêt sur l'oscillo‐
gramme
= Ampere;
L
Montage et installation
L
L
Si des appareils consommant un
courant important au démarrage
(par exemple blocs d'alimentation
secteur) sont connectés, un dispo‐
sitif réduisant le courant de démar‐
rage doit être utilisé.
L
= Ampere;
L
A0842
41
