2.

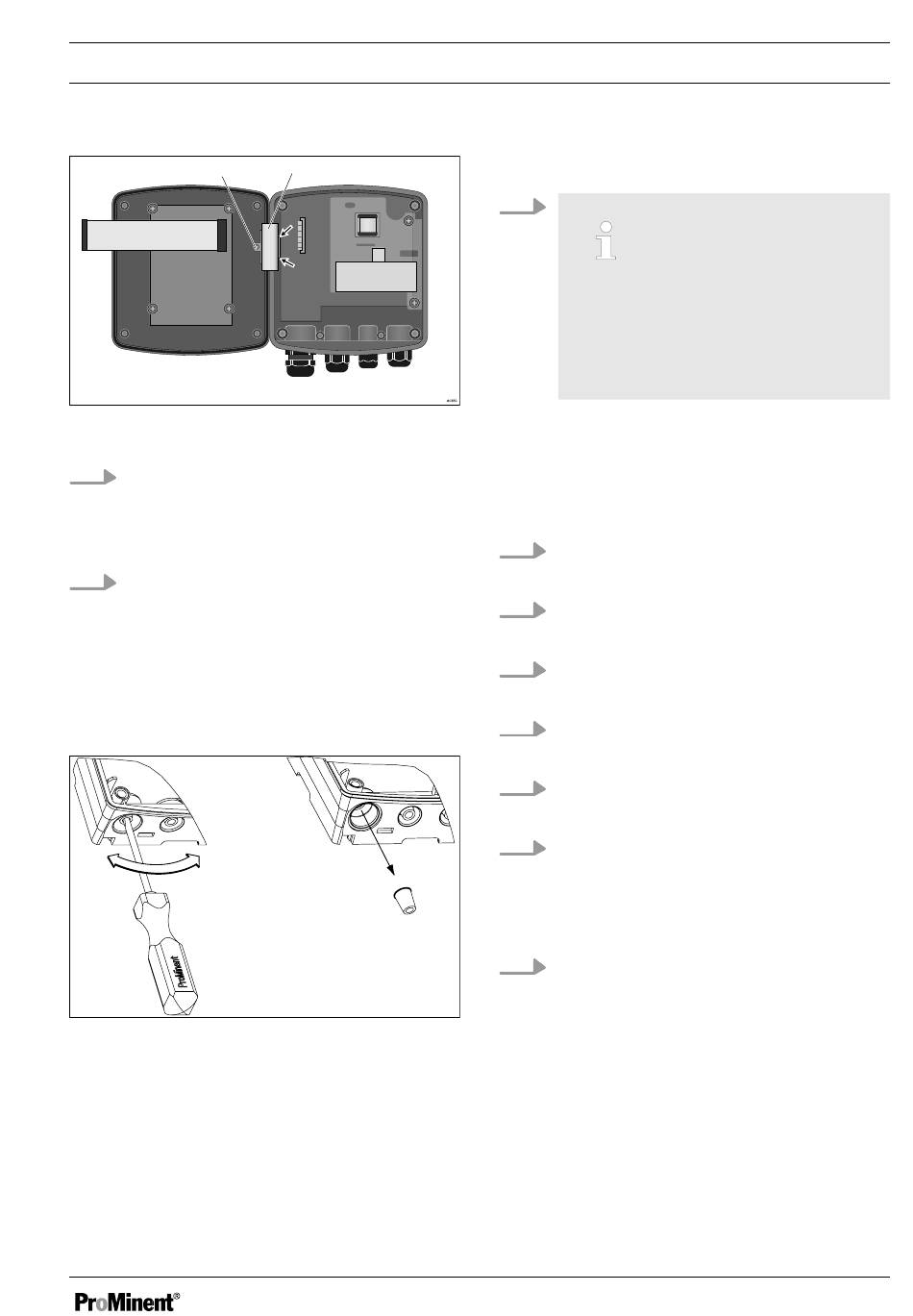

Fig. 48 : Démonter la charnière
4.
Retirer la vis (2), débloquer la char‐
nière (1) de la partie inférieure du
boîtier du régulateur (flèches) et
enlever la charnière
5.
Marquer sans risque de confusion
les raccordements par câbles
montés et retirer les câbles de la
partie inférieure du boîtier du régu‐
lateur.
Préparation de la nouvelle partie infé‐
rieure du boîtier du régulateur
Remplacement des groupes de pièces de rechange
1.
A0272
Fig. 49 : Ouverture des trous taraudés
6.
Presse-étoupe de grande
taille (M 20 x 1,5)
Presse-étoupes de petite
taille (M 16 x 1,5)
Percer autant de trous taraudés sur
le bas de la partie inférieure du boî‐
tier du régulateur que nécessaire
Monter les câbles et les raccords vissés
7.
Insérer les câbles dans les inserts
réducteurs correspondants.
8.
Insérer les inserts réducteurs dans
les presse-étoupes.
9.
Insérez les câbles dans le régula‐
teur.
10.
Raccordez les câbles comme
indiqué sur le plan des connexions.
11.
Visser les presse-étoupes néces‐
saires et les serrer
12.
Resserrez les écrous de serrage
des presse-étoupes de manière à
assurer leur étanchéité
Remonter le régulateur
13.
Monter la charnière
115
