Remplacement des groupes de pièces de rechange
ð Contrôler à nouveau la position
correcte du joint. Le degré de
protection IP 67 (montage
mural/sur conduite) ou IP 54
(montage encastré) ne sera
assuré que si le montage est
convenablement réalisé
15.2
Remplacer la partie infé‐
rieure du boîtier (support
mural / sur conduite)
Mise en service complète du
régulateur
Une mise en service complète des
postes de mesure et de régulation
doit être effectuée après le rempla‐
cement de la partie inférieure du
boîtier, étant donné que la nouvelle
partie inférieure du boîtier ne con‐
tient pas des réglages spécifiques
mais uniquement des réglages
d'usine.
2
1
114

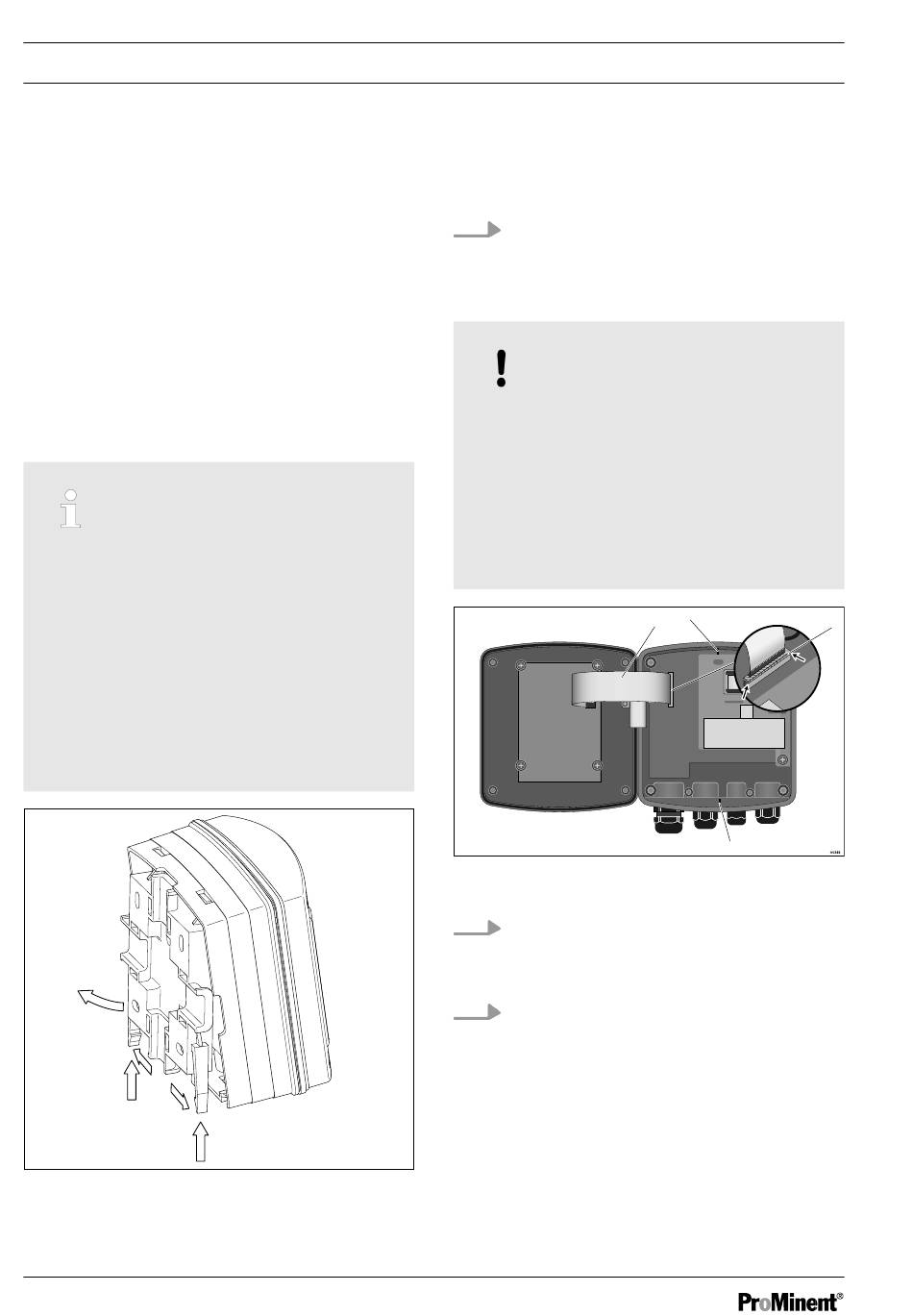

Fig. 46 : Démonter le support mural/sur
conduite
1.
Démonter le support mural/sur con‐
duite. Tirer les deux crochets à res‐
sort (1) vers l'extérieur et pousser
vers le haut
REMARQUE
Fiche du câble plat
La fiche du câble plat est brasée
de manière fixe sur la platine. Elle
ne peut pas être démontée. Pour
détacher le câble plat, le dispositif
de verrouillage (3) de la fiche doit
être débloqué, voir Fig. 42
Fig. 47 : Détacher le câble plat
2.
Enlever les quatre vis et ouvrir le
DULCOMETER
troller
3.
Débloquer le verrouillage (3) en
poussant sur la droite et sur la
gauche (flèches) de la fiche et
extraire le câble plat (1) de la fiche.
Les ergots (2 et 4) servent à l'orien‐
tation de l'assemblage des moitiés
de boîtier.
A0273
2.
1.
4.
®
Compact Con‐
3.
