Notice complémentaire : PROFIBUS
-DP
®
DULCOMETER
®

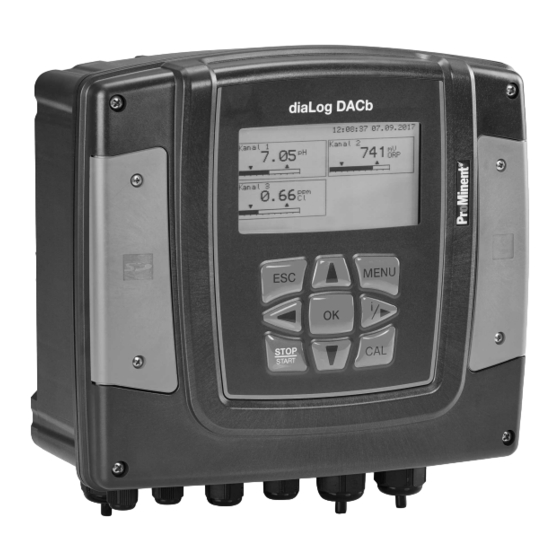

Régulateur multiparamètres diaLog DACb
FR
A2666
Veuillez commencer par lire l'intégralité du mode d'emploi. · Toujours conserver ce document.
L'exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d'installation.
La dernière version d'une notice technique est disponible sur notre page d'accueil.
982133
Groupe cible : électroniciens formés
BA DM 141 09/18 FR
Publicité
Manuels Connexes pour ProMinent DULCOMETER diaLog DACb
Sommaire des Matières pour ProMinent DULCOMETER diaLog DACb

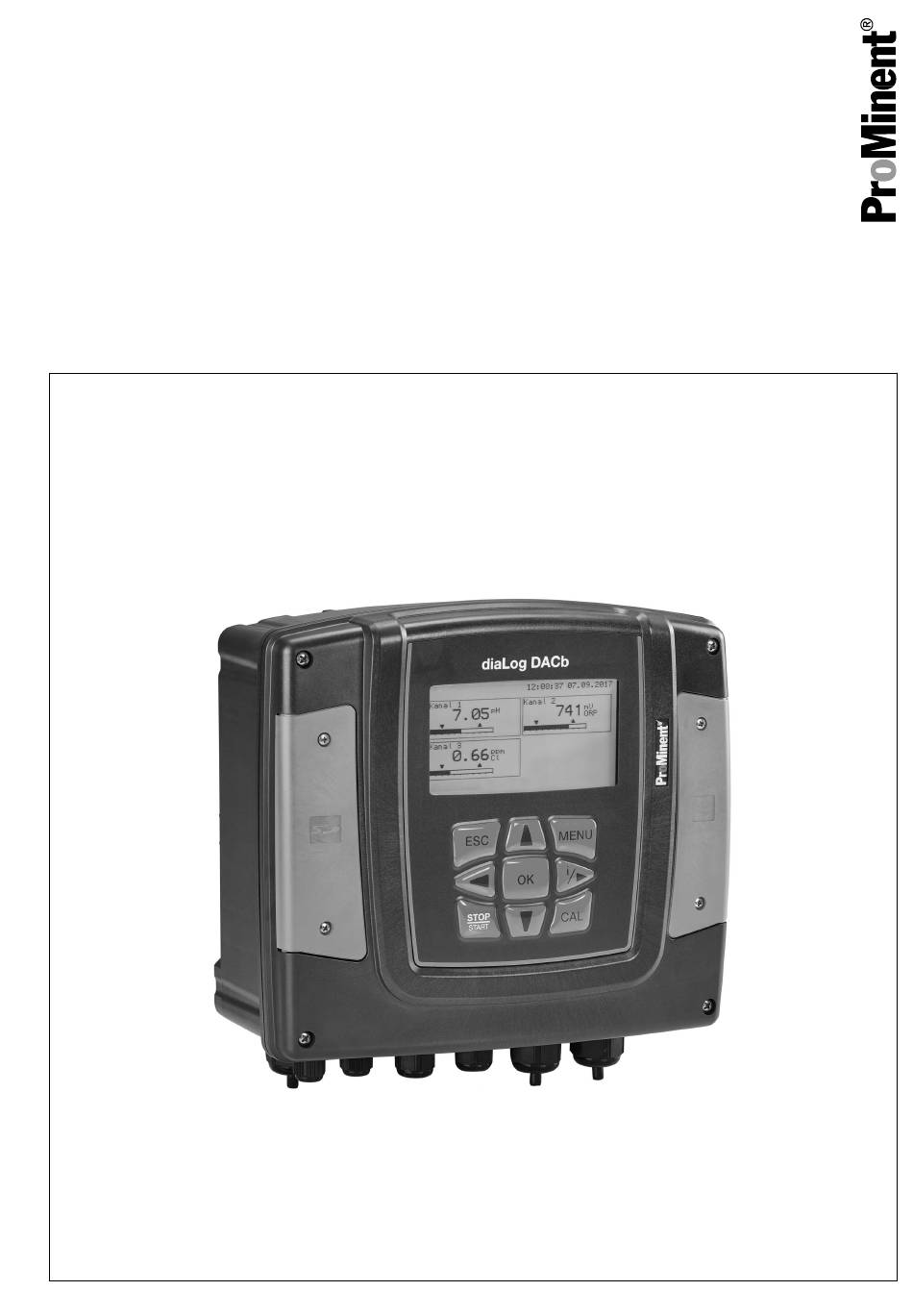

- Page 1 Notice complémentaire : PROFIBUS ® DULCOMETER ® Régulateur multiparamètres diaLog DACb A2666 Veuillez commencer par lire l’intégralité du mode d’emploi. · Toujours conserver ce document. L’exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d’installation. La dernière version d'une notice technique est disponible sur notre page d'accueil.
- Page 2 Instructions complémentaires Principe d’égalité Le présent document utilise la forme masculine selon les règles de la grammaire au sens neutre, afin de simplifier la lecture de ce texte. Il s’applique toujours de même aux femmes et aux hommes. Nous remercions les lectrices de bien vouloir comprendre les motifs de cette simplification.
- Page 3 Table des matières Table des matières Notice complémentaire PROFIBUS -DP......4 ® 1.1 Conditions..............4 1.2 Réglage du régulateur..........4 1.2.1 Généralités..............4 1.2.2 Configuration du PROFIBUS ® -DP......4 1.3 Particularités du mode PROFIBUS ® -DP actif....5 1.3.1 Généralités..............5 1.3.2 Affichages..............
- Page 4 Notice complémentaire PROFIBUS ® Notice complémentaire PROFIBUS ® 1.1 Conditions Le personnel doit connaître le contenu de la « Notice technique et de montage du régulateur multiparamètres diaLog DACb DULCO‐ METER ». ® Le régulateur doit être équipé d'un module PROFIBUS ®...
- Page 5 Notice complémentaire PROFIBUS ® Utilisez les touches fléchées pour sélectionner la rubrique de « Configuration bus » et confirmez à l'aide de la menu [OK] . touche « Configuration » apparaît. ð Le menu « Configuration » , vous pouvez effectuer les Dans le menu réglages suivants : «...
- Page 6 Notice complémentaire PROFIBUS ® 1.3.3 LED du module PROFIBUS ® LED 1 (à gauche) - Mode module Signal Cause Pas d'alimentation du module ou pas de connexion. Vert Le module et le maître échangent des informations. Vert clignotant Le module est initialisé. Rouge clignotant Erreur lors du paramétrage de la pompe Rouge clignotant, plus rapide...
- Page 7 Notice complémentaire PROFIBUS ® Câble et connecteur Pour le câble PROFIBUS ® -DP, utiliser un câble blindé, torsadé, à deux fils (paire torsadée) conforme à la norme EN 50170 (type de câble A). Blindage mis à la terre Un blindage mis à la terre d’un côté permet d’éviter les boucles de masse basse fréquence.
- Page 8 Notice complémentaire PROFIBUS ® Si le régulateur est le dernier participant au bus raccordé sur le câble PROFIBUS ® -DP, il doit être raccordé en terminaison avec le module PROFIBUS ® -DP, voir norme EN 50170. La résistance de bouclage nécessaire à cet effet peut être activée en interne, via le «...
- Page 9 Notice complémentaire PROFIBUS ® 1.5.2.1 Description des objets de données DACb Tab. 3 : Données de sortie Con‐ Index Nom Nom module Identifica‐ Data Type Byte total : nec‐ tion Count teur Données de sortie « Channel 1 » Canal 1 0xC0,0x80 ,0xC7 Valeur de...
- Page 10 Notice complémentaire PROFIBUS ® Con‐ Index Nom Nom module Identifica‐ Data Type Byte total : nec‐ tion Count teur Canal 3 « Channel 3 » 0xC0,0x80 ,0xC7 Valeur de FLOAT mesure Valeur INT16 réglante régulateur Tempéra‐ INT16 0,1 ℃ ture Valeur de FLOAT consigne...
- Page 11 Notice complémentaire PROFIBUS ® Con‐ Index Nom Nom module Identifica‐ Data Type Byte total : nec‐ tion Count teur Relais UINT16 Ä Chapitre 1.6.4 « Relais sans poten‐ tiel » à la page 21 MosFET 1 UINT16 Fréquence MosFET 2 UINT16 Fréquence MosFET 3...
- Page 12 Notice complémentaire PROFIBUS ® Tab. 4 : Données d'entrée Con‐ Index Nom Nom module Identifica‐ Data Type Byte total : nec‐ tion Count teur Données d'entrée Stop / Pause (appartient au module « Channel Channel2/ Channel3 » ) « Channel 1 » Stop / UINT8 Bit 7 = Stop...
- Page 13 Notice complémentaire PROFIBUS ® Con‐ Index Nom Nom module Identifica‐ Data Type Byte total : nec‐ tion Count teur Valeur FLOAT limite 2 valeur Indication FLOAT de valeur de con‐ signe 1 FLOAT « controller Régulation 0x80,0xC8 channel 2 » canal 2 Configura‐...
- Page 14 Notice complémentaire PROFIBUS ® Con‐ Index Nom Nom module Identifica‐ Data Type Byte total : nec‐ tion Count teur Valeur FLOAT limite 1 valeur Valeur FLOAT limite 2 valeur Indication FLOAT de valeur de con‐ signe 1 FLOAT « error Confirma‐...
- Page 15 Notice complémentaire PROFIBUS ® Con‐ Index Nom Nom module Identifica‐ Data Type Byte total : nec‐ tion Count teur Erreur UINT16 0xFFFF * canal 4 => toutes les erreurs présentes sont confir‐ mées Ä Chapitre 1.6.2 « Erreur du canal » à...
- Page 16 Notice complémentaire PROFIBUS ® Con‐ Index Nom Nom module Identifica‐ Data Type Byte total : nec‐ tion Count teur Temporisa‐ UINT16 tion après redémar‐ rage Indication FLOAT seulement de valeur pour régula‐ de con‐ tion avec signe 2 zone neutre «...
- Page 17 Notice complémentaire PROFIBUS ® Con‐ Index Nom Nom module Identifica‐ Data Type Byte total : nec‐ tion Count teur Révision UINT16 en repré‐ sentation hexadéci‐ male « identcode » Code 0x40,0xCB d’identifi‐ cation Code UINT32 d’identifica‐ tion Code UINT32 d’identifica‐ tion Code UINT32...
- Page 18 Notice complémentaire PROFIBUS ® Description 1 = carte SD détectée ; 0 = aucune carte SD détectée 1 = élément de commande local 2 actif ; 0 = élément de commande local 1 actif 1 = arrêt local actif ; 0 = pas d'arrêt local actif 1 = canal actif ;...
- Page 19 Notice complémentaire PROFIBUS ® 1.6.2 Erreur du canal Description [A system error exists] Erreur 99 : Erreur système détectée ; Erreur 88 : La connexion avec le module d'extension est défectueuse ; [The connection to the expansion module is faulty ] Erreur 34 : Grandeur de correction incorrecte ;...
- Page 20 Notice complémentaire PROFIBUS ® 1.6.3 Avertissement du canal Description [The fan has an error] Avertissement 73 : Problème de ventilateur ; [The time must be checked] Avertissement 72 : L’heure doit être contrôlée ; [The battery must be replace] Avertissement 71 : La batterie doit être remplacée ; Avertissement 4 : Le canal de mesure n'est pas encore calibré...
- Page 21 Notice complémentaire PROFIBUS ® 1.6.4 Relais sans potentiel Si une sortie de relais est activée, le bit correspondant est défini. Description Relais d’alarme (XR3) Relais 2 (XR2) Relais 1 (XR1)
- Page 22 Notice complémentaire PROFIBUS ® 1.6.5 Paramètres de configuration du canal Description 1 = le canal utilise des paramètres de commande à distance ; 0 = le canal utilise des paramètres [1 = Channel uses remote control parameters; 0 = Channel uses internal parameters] internes ;...
- Page 23 Notice complémentaire PROFIBUS ® 1.7 Messages de diagnostic Télégrammes de diagnostic Conformément à la norme PROFIBUS , l'appareil propose le ser‐ ® vice (Get_Sl_Diag). Les données de diagnostic sont composées d’informations de diagnostic standard (6 octets conformément à la norme PROFIBUS ®...
- Page 24 Notice complémentaire PROFIBUS ® Codage user_data Numéro d'ordre Nom CHANNEL_1 STOP CHANNEL_1 MEASUREMENT_VALUE CHANNEL_1 CONTROLLER_VALUE CHANNEL_1 TEMPERATURE CHANNEL_1 SET_POINT CHANNEL_1 STATES CHANNEL_1 WARNINGS CHANNEL_2 STOP CHANNEL_2 MEASUREMENT_VALUE CHANNEL_2 CONTROLLER_VALUE CHANNEL_2 TEMPERATURE CHANNEL_2 SET_POINT CHANNEL_2 STATES CHANNEL_2 WARNINGS CHANNEL_3 STOP CHANNEL_3 MEASUREMENT_VALUE CHANNEL_3 CONTROLLER_VALUE CHANNEL_3 TEMPERATURE CHANNEL_3 SET_POINT...
- Page 25 Notice complémentaire PROFIBUS ® Numéro d'ordre Nom CHANNEL_1 REMOTE_XP CHANNEL_2 REMOTE_CONFIGURATION CHANNEL_2 REMOTE_LIMIT1 CHANNEL_2 REMOTE_LIMIT2 CHANNEL_2 REMOTE_SET_POINT CHANNEL_2 REMOTE_XP CHANNEL_3 REMOTE_CONFIGURATION CHANNEL_3 REMOTE_LIMIT1 CHANNEL_3 REMOTE_LIMIT2 CHANNEL_2 REMOTE_SET_POINT CHANNEL_2 REMOTE_XP CHANNEL_1 ERROR_CONFIRMATION CHANNEL_2 ERROR_CONFIRMATION CHANNEL_3 ERROR_CONFIRMATION CHANNEL_4 ERROR_CONFIRMATION Tab. 5 : Type d’erreur Valeur Signification 0x30...
- Page 28 ProMinent GmbH Im Schuhmachergewann 5 - 11 D-69123 Heidelberg Allemagne Téléphone : +49 6221 842-0 Fax : +49 6221 842-419 Courriel : info@prominent.com Internet : www.prominent.com 982133, 1, fr_FR © 2018...
