Remplacement des groupes de pièces de rechange

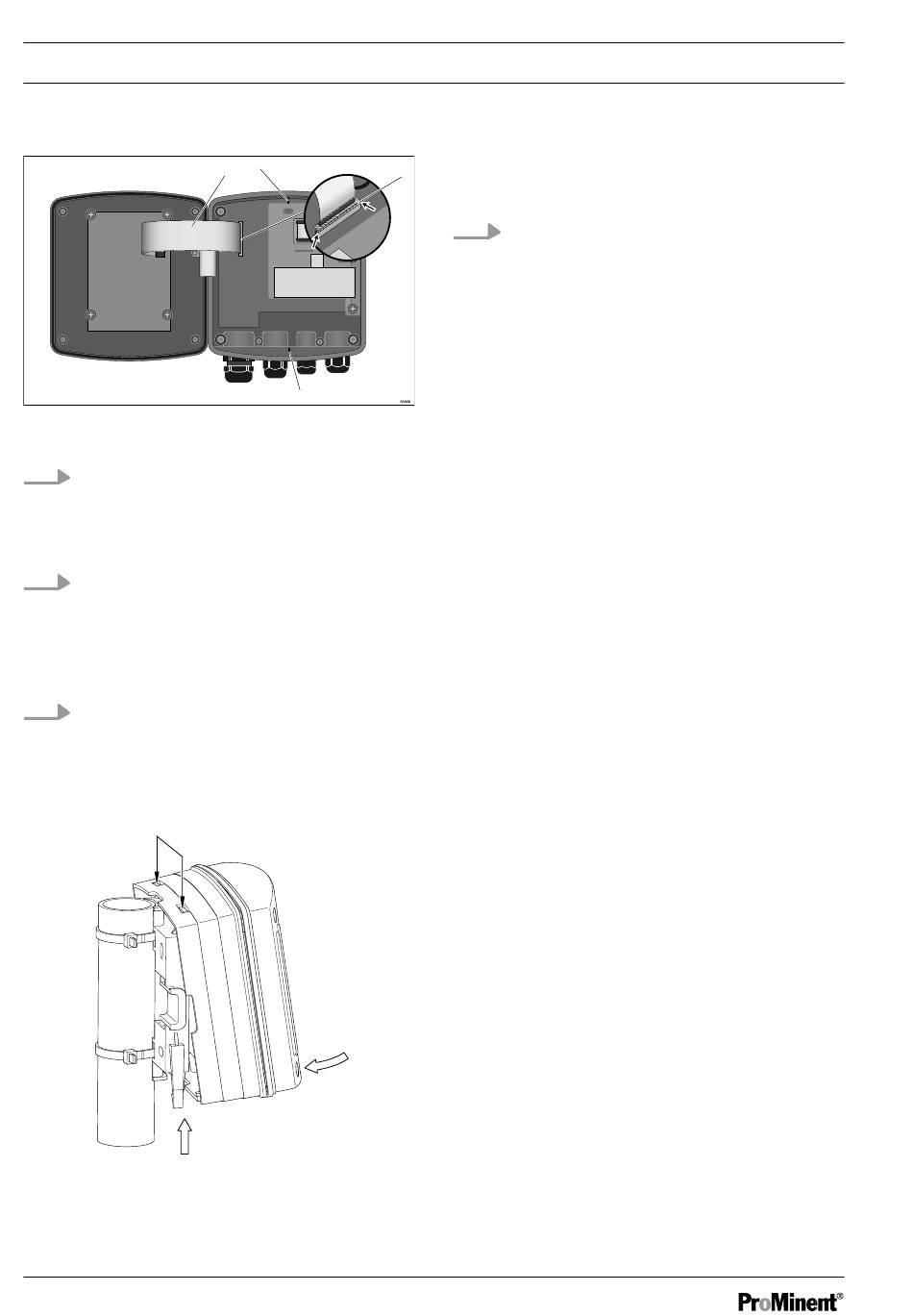

Fig. 50 : Fixer le câble plat
14.
Insérer puis bloquer le câble plat (1)
dans la fiche. Les ergots (2 et 4)
servent à l'orientation de l'assem‐
blage des moitiés de boîtier.
15.
Visser la partie supérieure du boî‐
tier du régulateur sur la partie infé‐
rieure du boîtier du
DULCOMETER
troller
16.
Contrôler à nouveau la position cor‐
recte du joint. Le degré de protec‐
tion IP 67 (montage mural/sur con‐
duite) ne sera assuré que si le
montage est convenable.
1
3
116
2.
1.
4.
®
Compact Con‐
2
Fig. 51 : Accrocher et fixer le
3.
DULCOMETER
17.
Accrocher le DULCOMETER
Compact Controller en haut (1)
dans le support mural/sur conduite
et pousser légèrement sur le bas
(2) contre le support mural/sur con‐
duite. Pousser ensuite vers le haut
(3) jusqu'à entendre que le
DULCOMETER
troller s'enclenche
A0275
Compact Controller
®
Compact Con‐
®
®
