15.3
Remplacer la partie infé‐
rieure du boîtier (montage
encastré)
Mise en service complète du
régulateur
Une mise en service complète des
postes de mesure et de régulation
doit être effectuée après le rempla‐
cement de la partie inférieure du
boîtier, étant donné que la nouvelle
partie inférieure du boîtier ne con‐
tient pas des réglages spécifiques
mais uniquement des réglages
d'usine.
REMARQUE
Fiche du câble plat
La fiche du câble plat est brasée
de manière fixe sur la platine. Elle
ne peut pas être démontée. Pour
détacher le câble plat, le dispositif
de verrouillage (3) de la fiche doit
être débloqué, voir Fig. 42

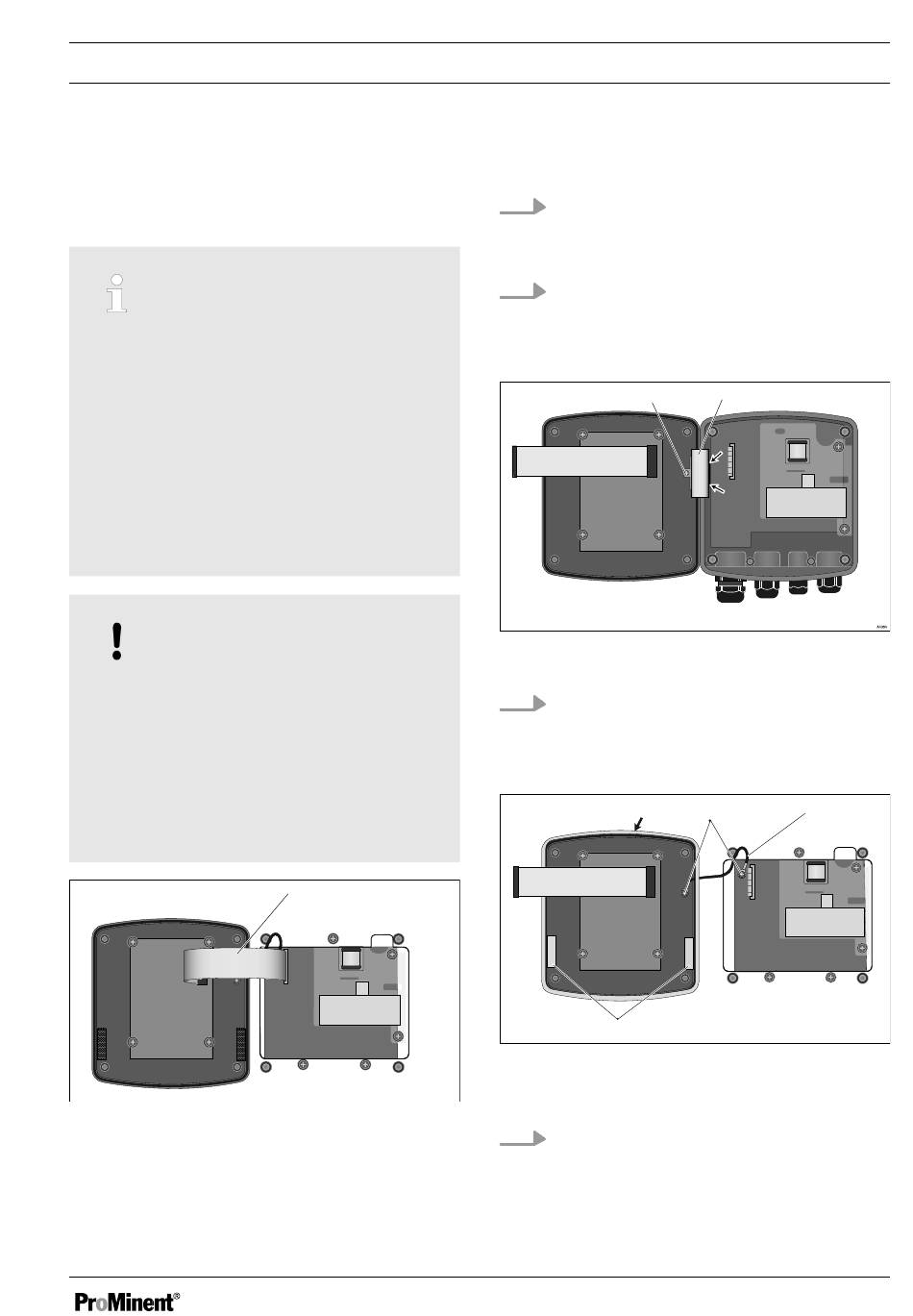

Remplacement des groupes de pièces de rechange
1.
A0352
Fig. 52 : Retirer le câble plat de la fiche
1.
Enlever les quatre vis et ouvrir le
DULCOMETER
troller
2.
Débloquer le verrouillage en pous‐
sant sur la droite et sur la gauche
de la fiche et extraire le câble plat
(1) de la fiche.
2.
Fig. 53 : Démonter la charnière
3.
Retirer la vis (2), débloquer la char‐
nière (1) de la partie inférieure du
boîtier du régulateur (flèches) et
enlever la charnière
1.
Fig. 54 : Démonter la décharge de la trac‐
tion
4.
Déposer la décharge de la traction
(2). Retirer pour cela les vis (1)
Compact Con‐
®
1.
2.
1.
117
A0351
