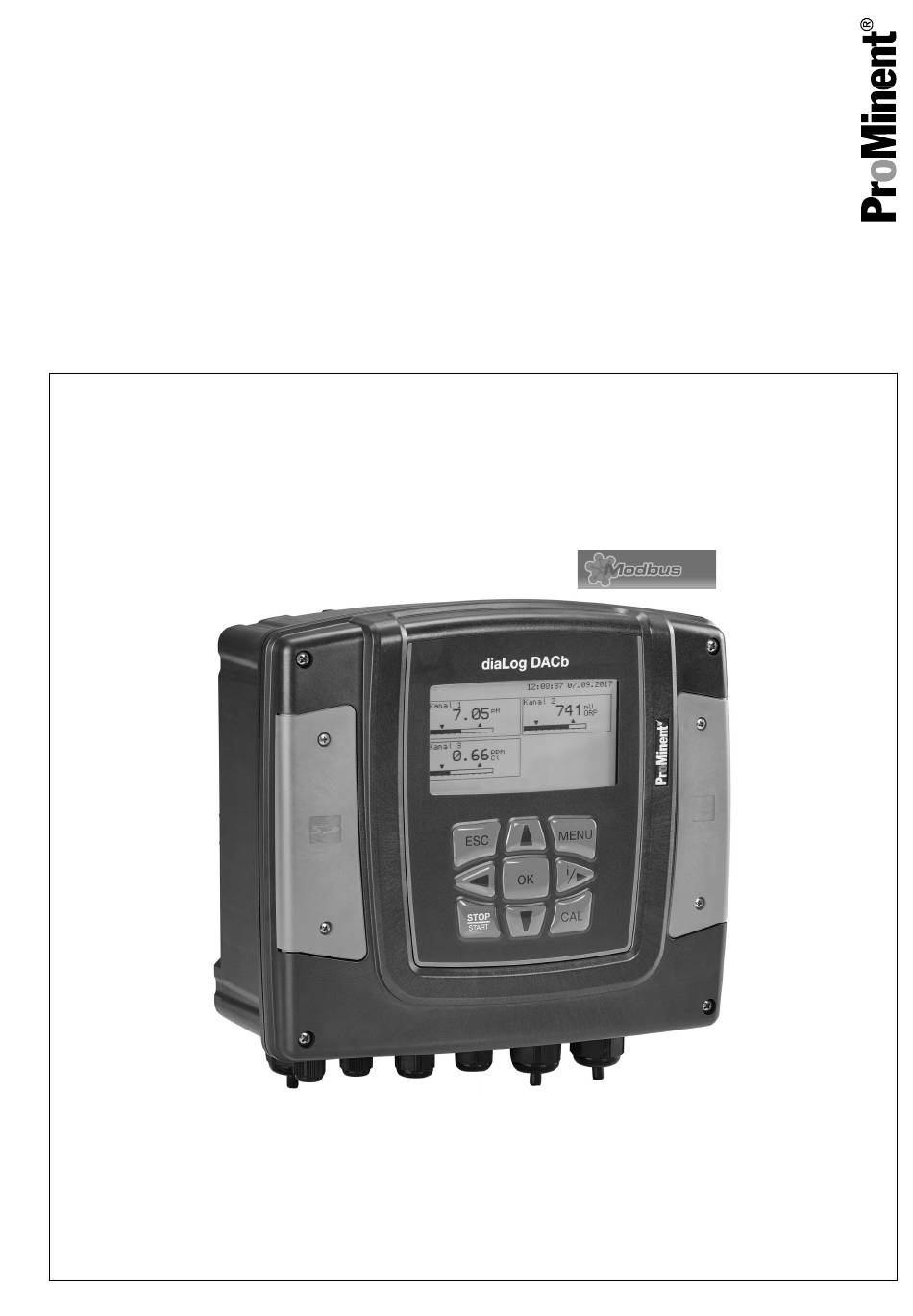

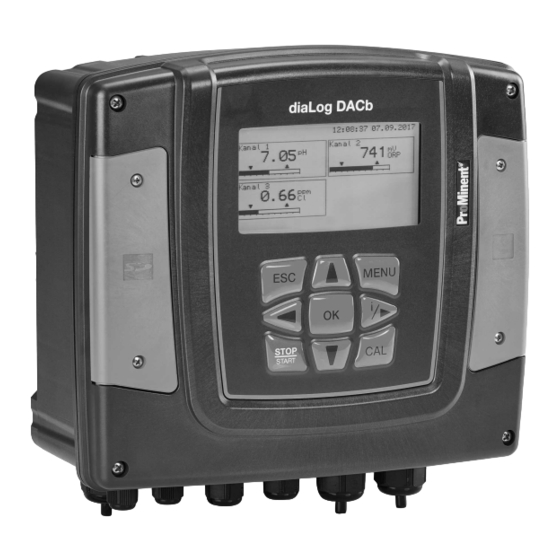

  • Page 1 Manuel de logiciel DULCOMETER ® Régulateur multiparamètres diaLog DACb Modbus RTU A2667 Uniquement valable avec les notices techniques du régulateur multiparamètres diaLog DACb. Veuillez commencer par lire l’intégralité du mode d’emploi. · Toujours conserver ce document. L’exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d’installation. La dernière version d'une notice technique est disponible sur notre page d'accueil.
  • Page 2 Instructions complémentaires Principe d’égalité Le présent document utilise la forme masculine selon les règles de la grammaire au sens neutre, afin de simplifier la lecture de ce texte. Il s’applique toujours de même aux femmes et aux hommes. Nous remercions les lectrices de bien vouloir comprendre les motifs de cette simplification.
  • Page 3 Table des matières Table des matières Implémentation Modbus-RTU..........4 1.1 Généralités..............4 1.2 Format de message Modbus-RTU....... 4 1.3 Couche de liaison Modbus-RTU [Link Layer] ....5 1.4 Connexions sérielles............. 5 1.5 Bornes de raccordement Modbus......... 6 1.6 Registre virgule flottante 32 bits IEEE......6 1.7 Commandes Modbus prises en charge......
  • Page 4 Implémentation Modbus-RTU Implémentation Modbus-RTU 1.1 Généralités Ce document contient des informations générales pour l'implémen‐ tation du régulateur diaLog de ProMinent dans le protocole de communication sérielle du Modbus-RTU. Le régulateur diaLog de ProMinent se comporte comme un appa‐ [Device 1] .
  • Page 5 RS-232 (TIA-232-F) Transmission sérielle asynchrone avec tensions entre -15 V et +15 V. La terminaison de ligne active et le mode d'interface peuvent être modifiés dans le menu diaLog ProMinent (SETUP > Configuration BUS). L'interface prédéfinie est le mode RS-485.
  • Page 6 1.6 Registre virgule flottante 32 bits IEEE A2123 Fig. 2 : Exemple pour un registre virgule flottante 32 bits IEEE L'interface Modbus diaLog ProMinent utilise le format IEEE 754 pour les valeurs à virgule flottante 32 bits (avec simple précision).
  • Page 7 Implémentation Modbus-RTU 1.7 Commandes Modbus prises en charge Tab. 2 : L'interface Modbus diaLog ProMinent prend en charge les commandes suivantes : Commande Code de fonction Nombre maximal de registres dans une transaction Read Holding Register 0x03 (3) Write Single Register...
  • Page 8 Le registre diaLog ProMinent 100 est appelé par une adresse PDU 1.9 Réglages connexion standard Code d'accès [Service] Pour modifier ces réglages, il faut utiliser le code d'accès [Service]. Tab. 3 : Il s'agit de la configuration standard d'usine de l'interface Modbus diaLog ProMinent. Paramètre Valeur standard [differential] Mode sériel RS-485 différent...
  • Page 9 Implémentation Modbus-RTU Adresse PDU Registre Nom du paramètre Format Accès Info (hex) (décimal) R = Lecture W = Écriture Bit codé Warnings UINT16 Bit codé Actual Existing UINT32 Errors Bit codé Actual Unconfirmed UINT32 Errors [Outgoing Data Channel 2] Canal de données sortant 2 / Actual Measured FLOAT32 Value...
  • Page 10 Implémentation Modbus-RTU Adresse PDU Registre Nom du paramètre Format Accès Info (hex) (décimal) R = Lecture W = Écriture Bit codé Warnings UINT16 Bit codé Actual Existing UINT16 Errors Bit codé Actual Unconfirmed UINT16 Errors [Hardware State] État matériel / [0,1℃] Current Output 1 UINT16...
  • Page 11 Implémentation Modbus-RTU Adresse PDU Registre Nom du paramètre Format Accès Info (hex) (décimal) R = Lecture W = Écriture Stop = Stop UINT16 0xFFFF 1=Pause Pause UINT16 2=Pause/ HOLD [Control Channel 2] Canal de régulation 2 / Stop = Stop UINT16 0xFFFF 1=Pause...
  • Page 12 Implémentation Modbus-RTU Adresse PDU Registre Nom du paramètre Format Accès Info (hex) (décimal) R = Lecture W = Écriture 0…9999 [s] UINT16 0…999 [s] UINT16 -100…+100 Additive Basic Load INT16 1 = Activé Control Output UINT16 Limitation 0…9999 [s] Delay after Stop UINT16 0…9999 [s] Delay after Reboot...
  • Page 13 Implémentation Modbus-RTU Adresse PDU Registre Nom du paramètre Format Accès Info (hex) (décimal) R = Lecture W = Écriture Slope Channel 2 FLOAT32 Zero point Channel 2 FLOAT32 Slope Channel 1 FLOAT32 Zero point Channel 1 FLOAT32 : Pour une utilisation ultérieure ; : Pour une utilisation ultérieure R = Le Registre est en lecture seule ;...
  • Page 14 Valeurs de champ de bits Valeurs de champ de bits Les valeurs de champ de bits sont décrites ici. 2.1 État du canal Description 1 = le canal utilise des paramètres de commande bus ; 0 = le canal utilise des paramètres internes 1 = erreur détectée ;...
  • Page 15 Valeurs de champ de bits 2.2 Erreur du canal Description Erreur 99 : Erreur système détectée ; [A system error exists] Erreur 88 : La connexion avec le module d'extension est défectueuse ; [The connection to the expansion module is faulty ] [Incorrect correction variable ] Erreur 34 : Grandeur de correction incorrecte ;...
  • Page 16 Valeurs de champ de bits 2.3 Avertissement du canal Description [The fan has an error] Avertissement 73 : Problème de ventilateur ; [The time must be checked] Avertissement 72 : L’heure doit être contrôlée ; [The battery must be replace] Avertissement 71 : La batterie doit être remplacée ;...
  • Page 17 Valeurs de champ de bits 2.4 Relais sans potentiel Si une sortie de relais est activée, le bit correspondant est défini. Description Relais d’alarme (XR3) Relais 2 (XR2) Relais 1 (XR1)
  • Page 18 Valeurs de champ de bits 2.5 Paramètres de configuration du canal Description 1 = le canal utilise des paramètres de commande à distance ; 0 = le canal utilise des paramètres [1 = Channel uses remote control parameters; 0 = Channel uses internal parameters] internes ;...
  • Page 19 Valeurs de champ de bits 2.6 Calcul CRC-16 extern void calculate_CRC(unsigned char *message, int length, unsigned char *CRC) unsigned char CRCHi, CRCLo, TempHi, TempLo; static const unsigned char table[512] = { 0x00, 0x00, 0xC0, 0xC1, 0xC1, 0x81, 0x01, 0x40, 0xC3, 0x01, 0x03, 0xC0, 0x02, 0x80, 0xC2, 0x41, 0xC6, 0x01, 0x06, 0xC0, 0x07, 0x80, 0xC7, 0x41, 0x05, 0x00, 0xC5, 0xC1, 0xC4, 0x81, 0x04, 0x40,...
  • Page 20 Valeurs de champ de bits 0xBE, 0x01, 0x7E, 0xC0, 0x7F, 0x80, 0xBF, 0x41, 0x7D, 0x00, 0xBD, 0xC1, 0xBC, 0x81, 0x7C, 0x40, 0xB4, 0x01, 0x74, 0xC0, 0x75, 0x80, 0xB5, 0x41, 0x77, 0x00, 0xB7, 0xC1, 0xB6, 0x81, 0x76, 0x40, 0x72, 0x00, 0xB2, 0xC1, 0xB3, 0x81, 0x73, 0x40, 0xB1, 0x01, 0x71, 0xC0, 0x70, 0x80, 0xB0, 0x41, 0x50, 0x00, 0x90, 0xC1, 0x91, 0x81, 0x51, 0x40, 0x93, 0x01, 0x53, 0xC0, 0x52, 0x80, 0x92, 0x41,...
