Remonter le régulateur

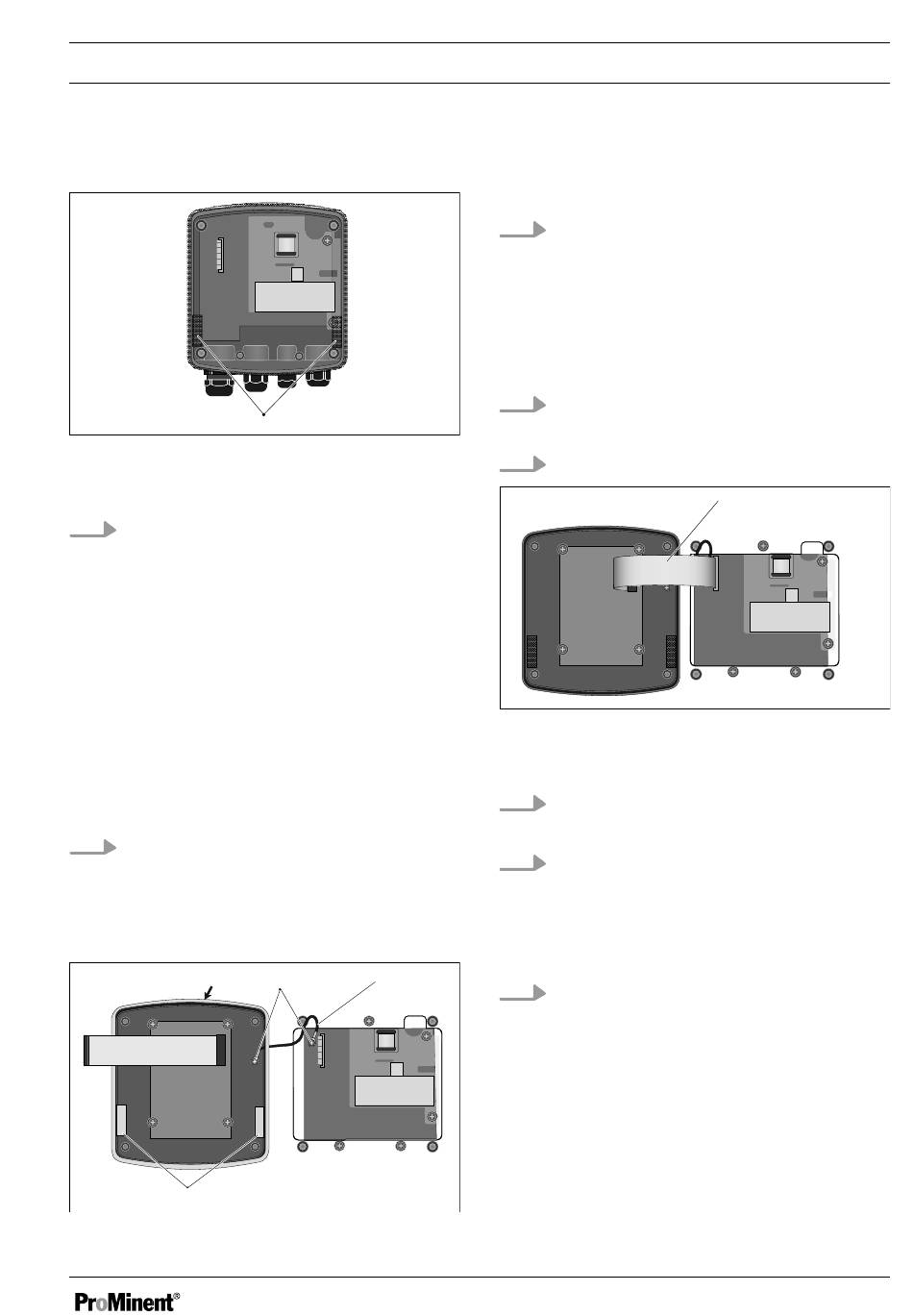

Fig. 56 : Monter le joint profilé sur la
partie inférieure du boîtier du régulateur
15.
Casser les ergots à l'aide d'une
pince. Ils sont inutiles en montage
mural
Apposer de façon régulière le joint
profilé sur le bord supérieur de la
partie inférieure du boîtier du
DULCOMETER
troller. Les languettes (1) doivent
être placées comme illustré sur la
figure
ð Le joint profilé doit faire le tour
du bord supérieur du boîtier.
16.
Insérer la partie inférieure du boîtier
du DULCOMETER
troller avec joint profilé sur l'arrière
dans l'évidement et fixer avec trois
vis
1.
Remplacement des groupes de pièces de rechange
1.
®
Compact Con‐
®
Compact Con‐
2.
1.
Fig. 57 : Monter le joint profilé sur la
partie supérieure du boîtier du régulateur
17.
Apposer de façon régulière le joint
profilé (flèche) dans la rainure de la
partie supérieure du boîtier du
DULCOMETER
troller. Les languettes (3) doivent
être placées comme illustré sur la
figure
18.
Fixer le collier de retenue (2) avec
deux vis (1)
A0360
19.
Monter la charnière
Fig. 58 : Insérer puis bloquer le câble plat
dans la fiche
20.
Insérer puis bloquer le câble plat
dans la fiche
21.
Visser la partie supérieure du boî‐
tier du régulateur sur la partie infé‐
rieure du boîtier du
DULCOMETER
troller
22.
Contrôler à nouveau la position cor‐
recte des joints profilés
ð Le degré de protection IP 54 ne
sera assuré que si le montage
encastré est convenablement
réalisé
A0351
®
Compact Con‐
1.
®
Compact Con‐
119
A0352
