Montage et installation
Monter le DULCOMETER
REMARQUE
Fiche du câble plat
La fiche du câble plat est brasée de manière fixe sur la platine. Elle ne peut pas
être démontée. Pour détacher le câble plat, le dispositif de verrouillage (3) de la
fiche doit être débloqué, voir Fig. 6

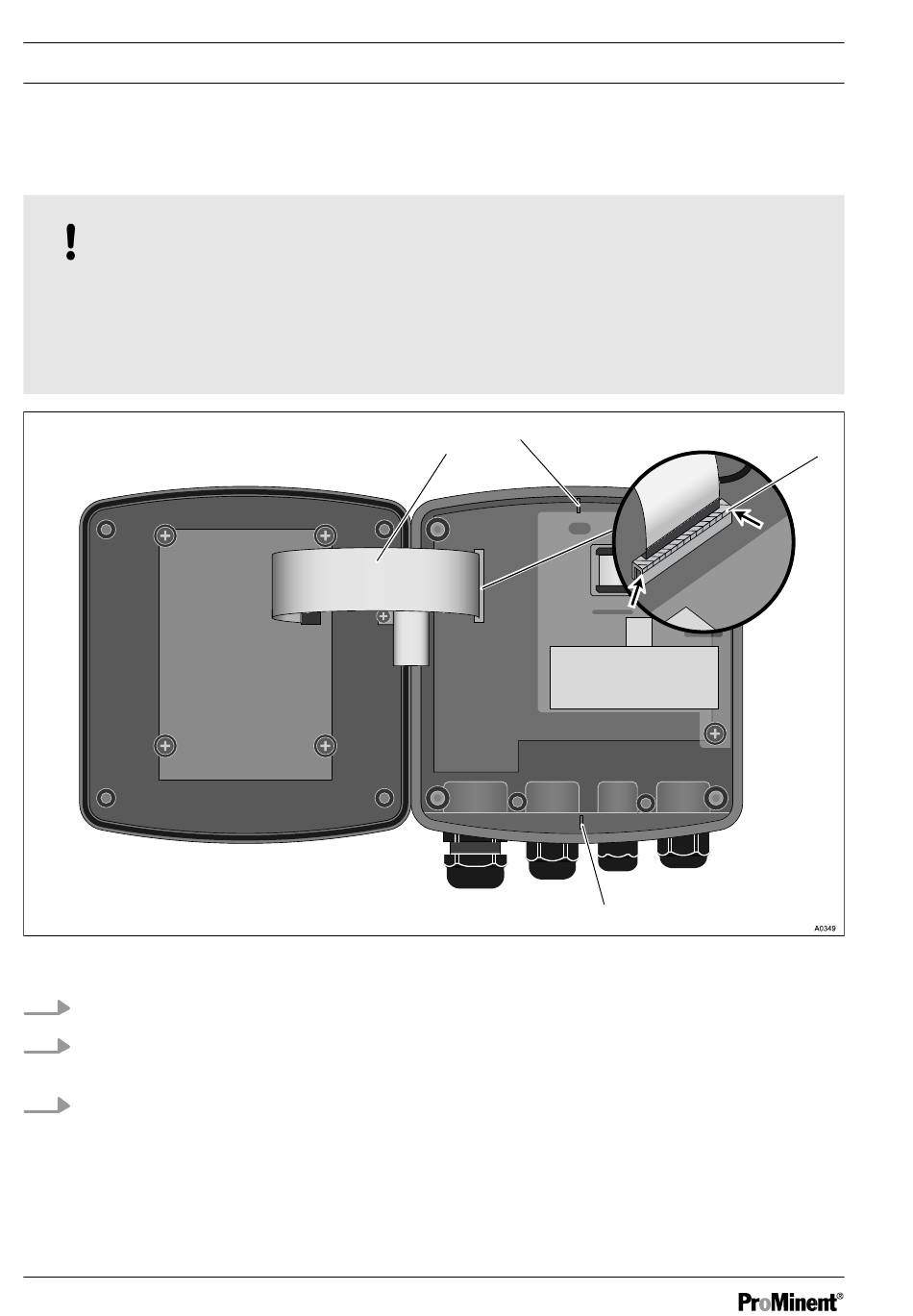

Fig. 6 : Détacher le câble plat
1.
Enlever les quatre vis et ouvrir le DULCOMETER
2.
Débloquer le verrouillage (3) en poussant sur la droite et sur la gauche (flèches)
de la fiche et extraire le câble plat (1) de la fiche
3.
Casser les ergots (2 et 4) avec une pince. Ils sont inutiles pour le montage du
tableau
26
Compact Controller dans la section du tableau
®
1.
2.
4.
®
Compact Controller
3.
