Schéma de commande
8.4
Affichage permanent
7
6
5

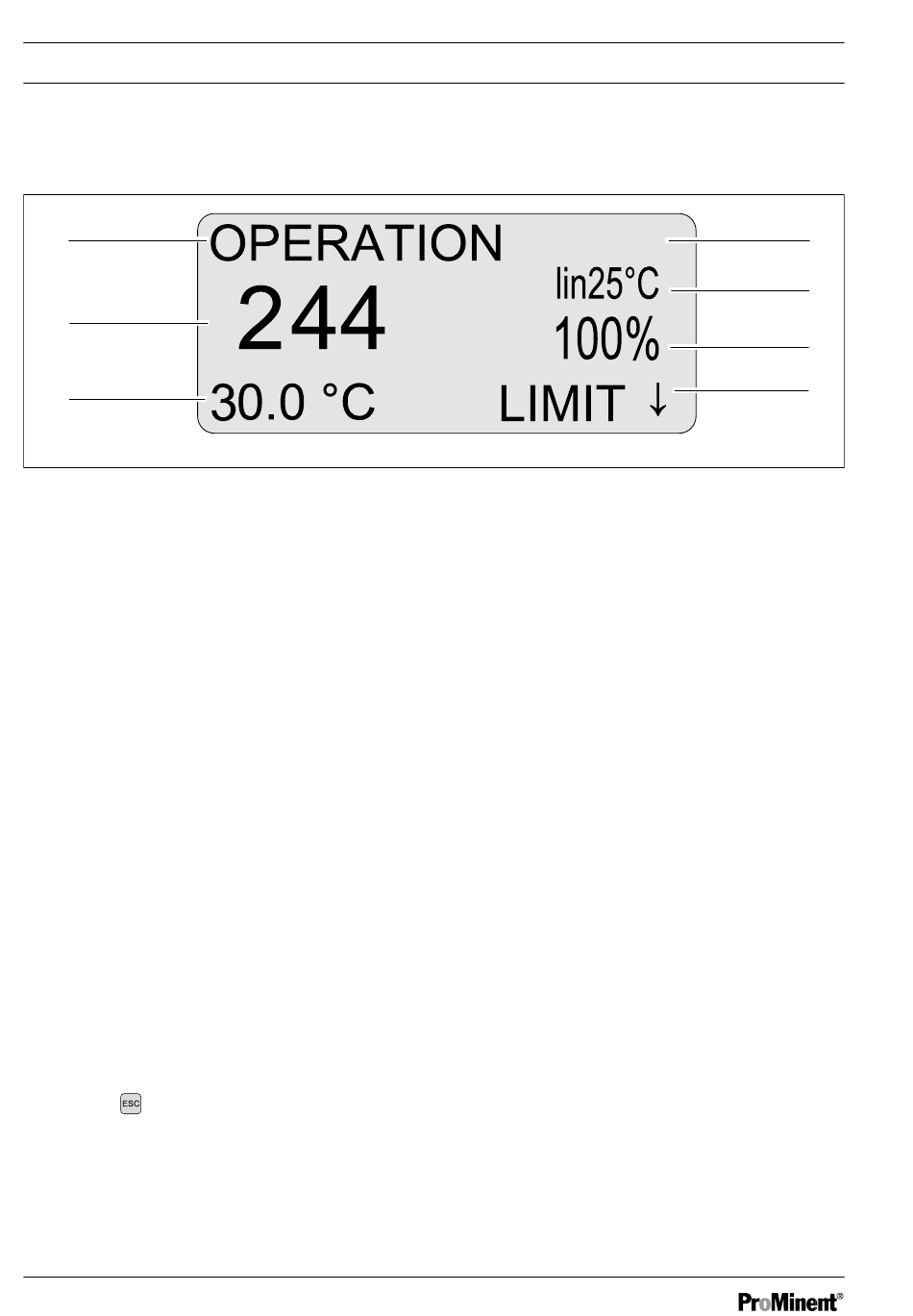

Fig. 20 : Affichage permanent
1
Grandeurs de mesure possibles (com‐
mutation avec
[TDS] et [SAL]
2
Température de référence ou compen‐
sation de la température
3
Valeur réglante
4
Texte de défaut éventuel : par ex.
[Limit↓] (sens du non-respect de la
valeur limite, par ex. ici valeur infé‐
rieure au seuil minimal)
La température de mesure actuelle ou une température renseignée manuellement est
toujours indiquée sur la ligne inférieure. L'affichage de la température ne peut être dés‐
activé.
La température (de mesure ou de référence) est nécessaire pour calculer toutes les
grandeurs de mesure ; c'est pourquoi la deuxième ligne de l'affichage permanent con‐
tient des informations sur la compensation de température et sur la température de réfé‐
rence.
La valeur de consigne est affichée dans le menu Info.
Passage d'une grandeur de mesure à
l'autre
La touche
permet de passer d'une
grandeur de mesure à l'autre
[RES] , [TDS] et [SAL] à partir de l'affi‐
chage permanent du régulateur.
54
[ESC] ) : [ConI] , [RES] ,
[ConI] ,
ConI
µS
5
Température (grandeur de correction)
6
Valeur de mesure (valeur réelle)
7
État de fonctionnement
Selon la grandeur de mesure choisie, les
réglages des variantes sont modifiées ou
les variables non pertinentes sont désacti‐
vées dans le menu
[LIMIT] .
dans le menu
/cm
[INPUT Ø TCOMP] et
1
2
3
4
A1861
