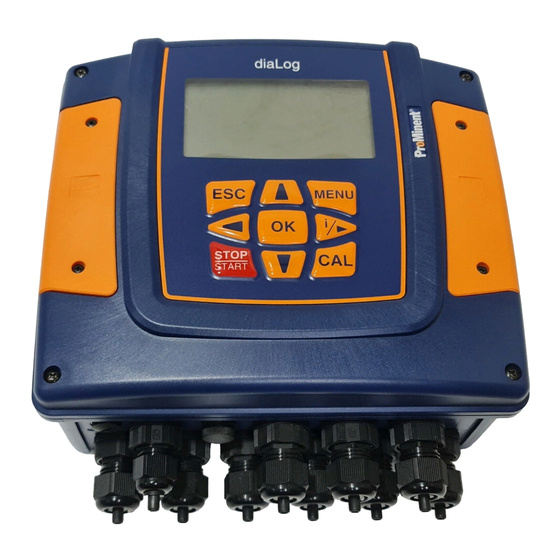

DULCOMETER
diaLog DACa

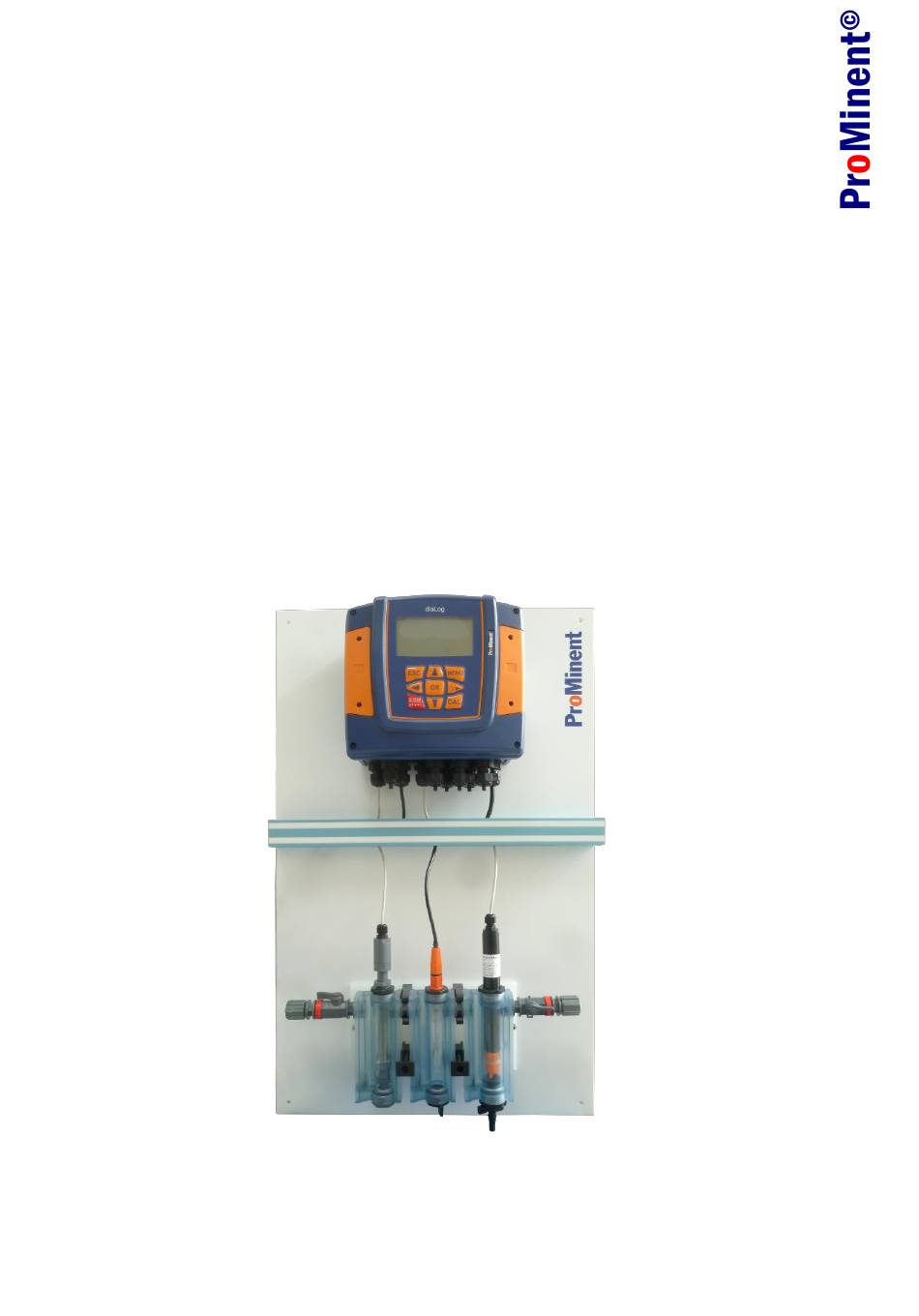

Notice technique simplifiée lot piscine DACa PC et PCT
Se référer à la notice :
DULCOMETER
® -
Régulateur multi-paramètres diaLog DACa
Référence 985249 - BA DM 107 04/13 FR
Lire entièrement le mode d'emploi avant la mise en service de l'appareil !
La garantie ne couvre pas les dommages consécutifs à une utilisation incorrecte !
®
- Régulateur multi-paramètres
Le conserver ensuite soigneusement !
ProMinent France SAS
DACa PC et PCT - NT PMF 01 10/13 FR–rév 01

Publicité

Table des Matières
loading

Manuels Connexes pour ProMinent DULCOMETER diaLog DACa

Sommaire des Matières pour ProMinent DULCOMETER diaLog DACa

  • Page 1 Lire entièrement le mode d'emploi avant la mise en service de l'appareil ! Le conserver ensuite soigneusement ! La garantie ne couvre pas les dommages consécutifs à une utilisation incorrecte ! ProMinent France SAS DACa PC et PCT - NT PMF 01 10/13 FR–rév 01...
  • Page 2 Edition Mode d’emploi Appareil de mesure et de régulation Dulcometer DACa Création: janvier 2017 ProMinent France SAS 8 rue des Frères Lumière CS 90039 Eckbolsheim 67038 STRASSBOURG France Tel: +33 3 88 10 15 10 Fax: +33 3 88 10 15 20 contact@prominent.fr...

  • Page 3: Table Des Matières

    Ecran ......................13 Mise en service ...................... 14 6.1.1 Préréglage valeur pH ..................14 6.1.2 Préréglage valeur Chlore ................14 Calibration des sondes ..................15 Calibration sonde pH ..................15 Calibration sonde Chlore ................16 Notes ........................18 ProMinent Page 3...

  • Page 4: Remarques Générales À L'attention De L'utilisateur

    - Seules des pièces de rechange d’origine sont utilisées pour les réparations. - L’appareil Dulcometer DACa est utilisé conformément aux explications du manuel technique. L’utilisation d’acide chlorhydrique concentré à proximité immédiate de l’appareil met fin à la garantie. ProMinent Page 4...

  • Page 5: Propos De Ce Matériel

    Appareil multi paramètres évolutif Simplicité d’utilisation Fabrication et développement industriels ProMinent – une marque et une présence mondiale dans plus de 100 pays Des solutions complètes chez un seul fabricant Particularités Affichage des paramètres de mesure et de contrôle sur écran rétro éclairé...

  • Page 6: Installation

    Il est donc nécessaire d’asservir le boitier Dulcometer DACa à la pompe de circulation de votre circuit. Ne stocker pas directement sous le Dulcometer DACa des produits chimiques corrosifs ProMinent Page 6...

  • Page 7: Mise En Place Du Boitier Dulcometer Daca

    6. Introduire le boîtier en bas (1) dans le support mural. 7. Positionner le boîtier par le haut (2) contre le support mural. 8. Vérifier ensuite si le boîtier est bien accroché en haut et pousser vers le bas (3) jusqu'à qu'il s'enclenche. ProMinent Page 7...

  • Page 8: Mise En Place De La Chambre D'analyse (Type Dgma)

    Mise en place de la chambre d’analyse (type DGMa) Veuillez consulter la notice jointe avec le DGMa (Teile Nr./Part No. 987356 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DTZ 018 12/08 G/GB/F/E) La chambre d’analyse doit être alimentée avec de l’eau claire exempte d’impureté...

  • Page 9: Raccordement Électrique

    Raccordement de la sonde de mesure de température Remarque : ce signal n’est pas polarisé - raccorder le fil blanc du câble à la borne 3 de XE3 - raccorder le fil marron du câble à la borne 3 de XE8 ProMinent Page 9...
  • Page 10 électrique 220 VAC permanente. Raccorder le câble de commande externe aux bornes 1 et 2 de XA1 Pompe Concept plus Pompe Beta Borne 1 de XA1 Fil blanc Fil noir + brun Borne 2 de XA1 Fil noir Fil blanc ProMinent Page 10...
  • Page 11 Raccordement de la sortie analogique de recopie Chlore ou brome Température Borne 1 de XA2 Borne 2 de XA2 Borne 3 de XA2 Borne 4 de XA2 Borne 1 de XA4 Borne 2 de XA4 ProMinent Page 11...

  • Page 12: Mise En Place Des Sondes De Mesure

    Mise en place des sondes de mesure Préparation de la sonde de mesure chlore, dioxyde de chlore et brome Merci de se référer à la notice technique ProMinent correspondant à la sonde En résumé il faut : mettre de l’électrolyte dans le capuchon membrane revisser le capuchon membrane sur le corps de la sonde Insérer la sonde dans le module correspondant de la...

  • Page 13: Interface Utilisateur

    Interface utilisateur Clavier Ecran Valeur de régulation en % Point de Sens de dosage consigne pH Point de Message d’erreur consigne chlore ProMinent Page 13...

  • Page 14: Mise En Service

    Temps maximum de dosage ininterrompu avant arrêt de la régulation Dosage de base Dosage permanent qui ne tient pas compte du point de consigne Sortie mA 2 4-20 mA 0 – 10 mg/l Plage de fonctionnement de la sortie analogique ProMinent Page 14...

  • Page 15: Calibration Des Sondes

    Régulateur multi-paramètres diaLog DACa - Référence 985249 - ® - BA DM 107 04/13 FR – page 71 Appuyer sur Avec les touches fléchées, choisir canal 1 Ph puis Appuyer sur Appuyer sur Sélectionner Prél. (1 point) Appuyer sur Appuyer maintenant sur ProMinent Page 15...

  • Page 16: Calibration Sonde Chlore

    Calibration sonde Chlore Se référer à la notice : DULCOMETER Régulateur multi-paramètres diaLog DACa - Référence ® - 985249 - BA DM 107 04/13 FR – page 88 Appuyer sur Avec les touches fléchées, choisir canal 2 chlore puis ProMinent Page 16...
  • Page 17 Attention : la valeur chlore de l’eau doit rester stable 6. Pour modifier la valeur chlore affichée ; appuyer sur 7. Avec les quatre touches fléchées indiquer la nouvelle valeur puis 8. Calibrer maintenant l’appareil en appuyant deux fois sur ProMinent Page 17...

  • Page 18: Notes

    Notes ProMinent Page 18...
