Remplacement des groupes de pièces de rechange
5.
Contrôler le joint profilé (flèche), le
joint profilé doit être appliqué de
manière régulière dans la rainure
de la partie supérieure du boîtier du
régulateur DULCOMETER
pact. Les languettes (3) doivent être
placées comme illustré sur la figure
6.
Démonter la partie inférieure du
boîtier de régulateur (3 vis de fixa‐
tion)
7.
Marquer sans risque de confusion
les raccordements par câbles
montés et retirer les câbles de la
partie inférieure du boîtier du régu‐
lateur.
Préparation de la nouvelle partie infé‐
rieure du boîtier du régulateur
118

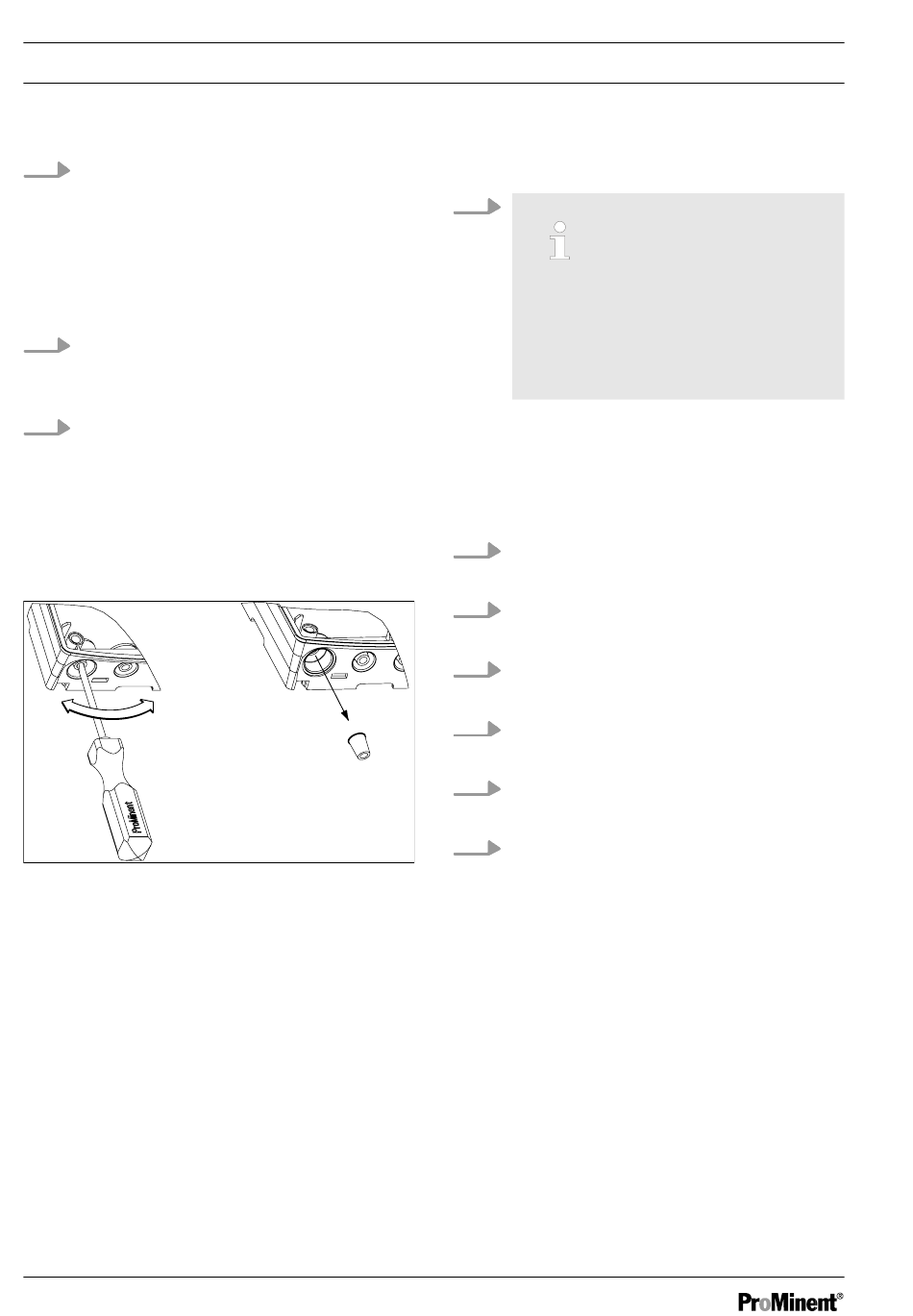

Fig. 55 : Ouverture des trous taraudés
8.
Com‐
®
Monter les câbles et les raccords vissés
9.
10.
11.
12.
13.
14.
A0272
Presse-étoupe de grande
taille (M 20 x 1,5)
Presse-étoupes de petite
taille (M 16 x 1,5)
Percer autant de trous taraudés sur
le bas de la partie inférieure du boî‐
tier du régulateur que nécessaire
Insérer les câbles dans les inserts
réducteurs correspondants.
Insérer les inserts réducteurs dans
les presse-étoupes.
Insérez les câbles dans le régula‐
teur.
Raccordez les câbles comme
indiqué sur le plan des connexions.
Visser les presse-étoupes néces‐
saires et les serrer
Resserrez les écrous de serrage
des presse-étoupes de manière à
assurer leur étanchéité
