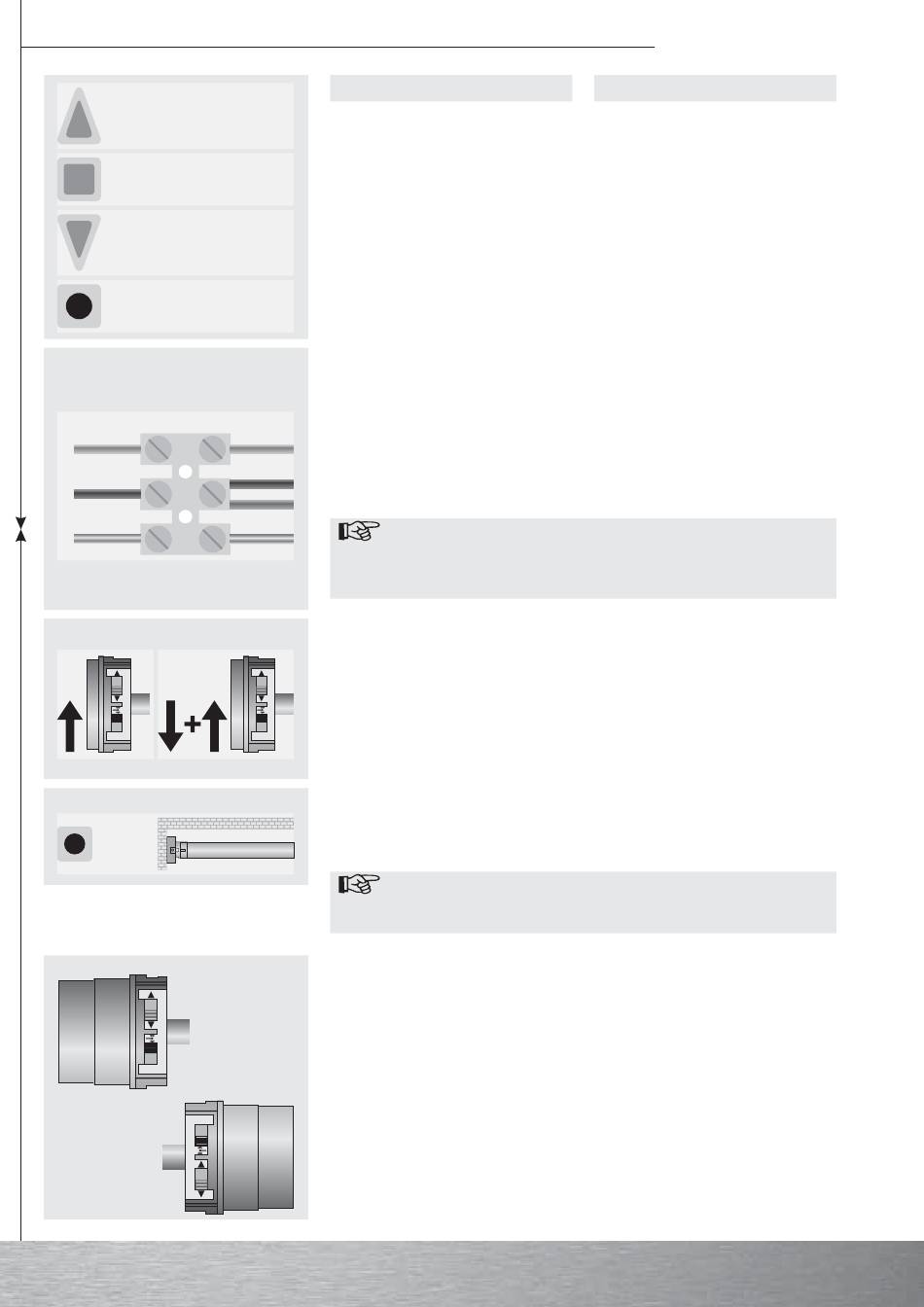

Branchement Du Moteur Tubulaire; Programmation De L'émetteur Maître - Becker R8/17PFR+ Notice D'utilisation

Touche Montée
Touche STOP
Touche Descente
Touche de programmation
1) +2a)
Branchement au réseau Câble du moteur
bleu
N
noir
L1
vert/jaune
PE
2b)
3)
clac-clac
4)
Curseur de sens de
marche
Curseur radio
Curseur radio
Curseur de sens de
marche

1) Branchement du moteur tubulaire

Branchez le moteur tubulaire au réseau et
ouvrez le compartiment à piles de l'émet-
teur portable.
2) Préparation du moteur tubulaire pour la programmation
bleu
2a) Préparer le moteur pour la programmation en le mettant sous tension
noir
Mettez sous tension maintenant.
marron
vert/jaune
Attention
Lorsque vous voulez coupler plusieurs moteurs en parallèle, vous avez la
possibilité de sortir un moteur tubulaire du mode programmation en pous-
sant le curseur radio vers l'extérieur après avoir coupé la tension.
2b) Préparer le moteur tubulaire pour la programmation à l'aide du curseur radio
Pousser le curseur radio vers l'intérieur. Si le
curseur radio est déjà dans cette position,
poussez-le d'abord vers l'extérieur et puis à
nouveau vers l'intérieur.
3) Programmation de l'émetteur maître
Appuyez pendant 3 secondes sur la touche
de programmation pendant le mode de pro-
grammation.
Important
Si un moteur est déjà programmé à un émetteur, appuyez sur la touche de
programmation du nouvel émetteur pendant 10 secondes.
4) Contrôle de l'affectation du sens de marche
Appuyez sur la touche MONTEE ou sur la
touche DESCENTE.
Si le tablier se déplace dans le mauvais sens, l'affectation du sens de marche doit être modi-
fiée. Procédez comme suit :
Poussez le curseur de sens de marche dans
la position opposée.
Action
Le moteur tubulaire passe en mode pro-
grammation et y reste 3 minutes.
Le moteur tubulaire passe en mode pro-
grammation et y reste pendant 3 minutes.
L'acquittement se manifeste par un «clac-
clac» du moteur tubulaire.
La programmation est alors terminée.
Le tablier se déplace dans le sens désiré.
=> L'affectation du sens de marche est cor-
recte.
L'affectation du sens de marche est modi-
fiée.
Contrôlez à nouveau l'affectation du sens
de marche.
32
Notice d'utilisation
Réaction
