Montage du moteur
Attention
Pour la mise du moteur dans l'axe, utilisez exclusivement les composants figurant dans le
catalogue d'accessoires mécaniques en vigueur du fabricant du moteur.
L'installateur doit s'assurer avant le montage que la maçonnerie ou le système à motoriser sont suffisamment solides (couple du
moteur plus poids du tablier/de la toile).
Prudence
Les raccordements électriques ne doivent être effectués que par un électricien spécialisé.
Coupez et sécurisez l'alimentation électrique avant le montage. Veuillez remettre les infor-
mations de raccordement ci-jointes à l'électricien chargé des travaux.
Fixez ensuite le support mural et l'embout. Veillez à ce que l'axe forme un angle droit avec le mur et à ce que le système monté
offre un jeu axial suffisant.
Attention
En cas d'utilisation d'attaches rigides, il est nécessaire d'employer des supports fermés.
Volet roulant fermé, le moteur tubulaire pousse le tablier vers le bas pour rendre difficile
tout soulèvement ou prise par le bas. Utilisez uniquement des tabliers suffisamment so-
lides, par exemple en aluminium, en acier ou en bois. Pour éviter tout endommagement du
tablier, celui-ci doit coulisser sur toute la hauteur dans des coulisses.

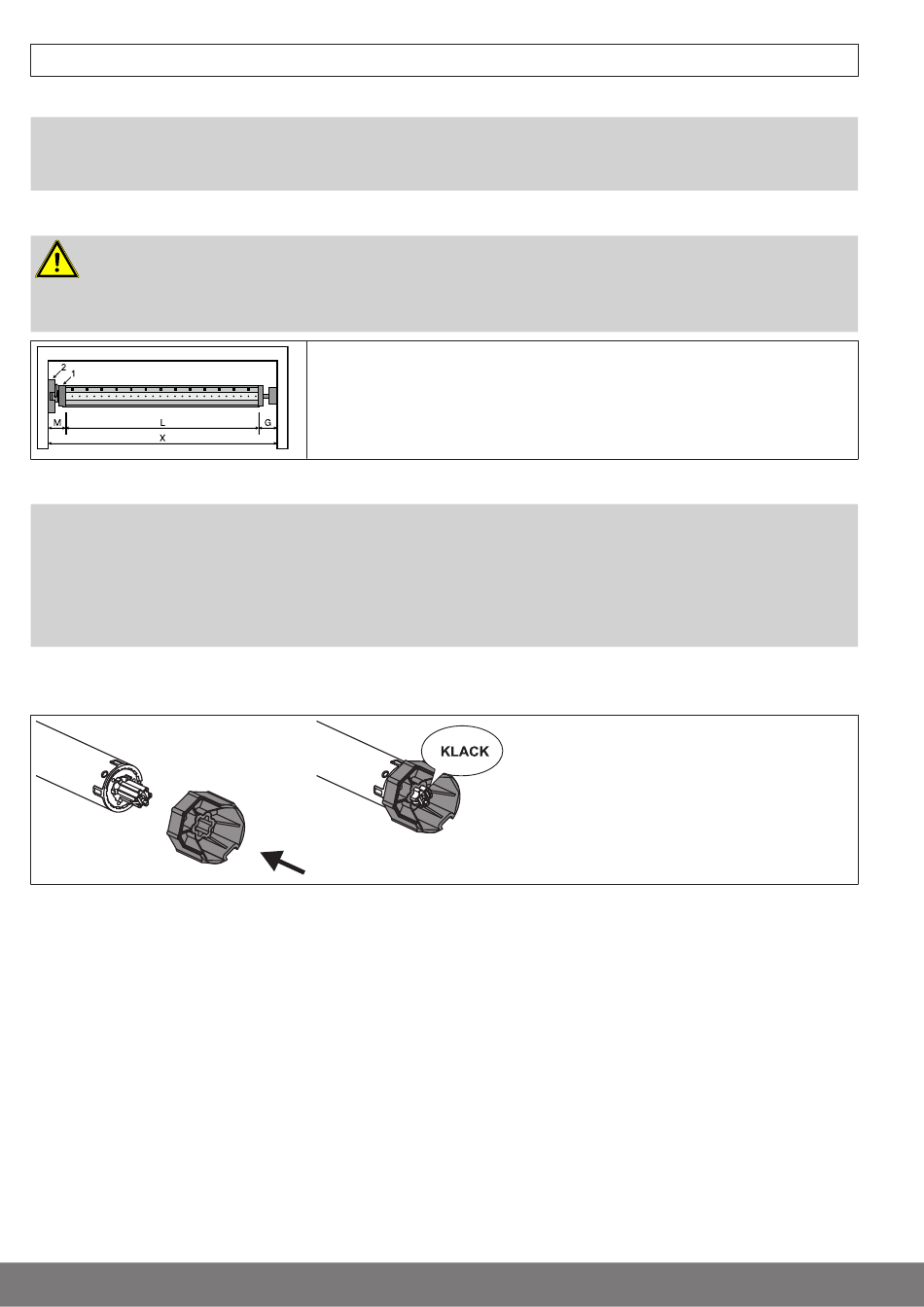

Dispositif de blocage de roue
Montage de la roue avec dispositif de blocage sur le tube de sortie
8 - fr
Montage
Déterminez l'encombrement latéral (M) en mesurant la tête du moteur (1) et le sup-
port mural (2). Pour obtenir la longueur (L) de l'axe, soustrayez l'encombrement laté-
ral (M) et l'embout (G) à la dimension intérieure du coffre (X) : L=X-M-G.
L'encombrement latéral (M) peut varier suivant la combinaison moteur-support mu-
ral.
