Bedienungsanleitung

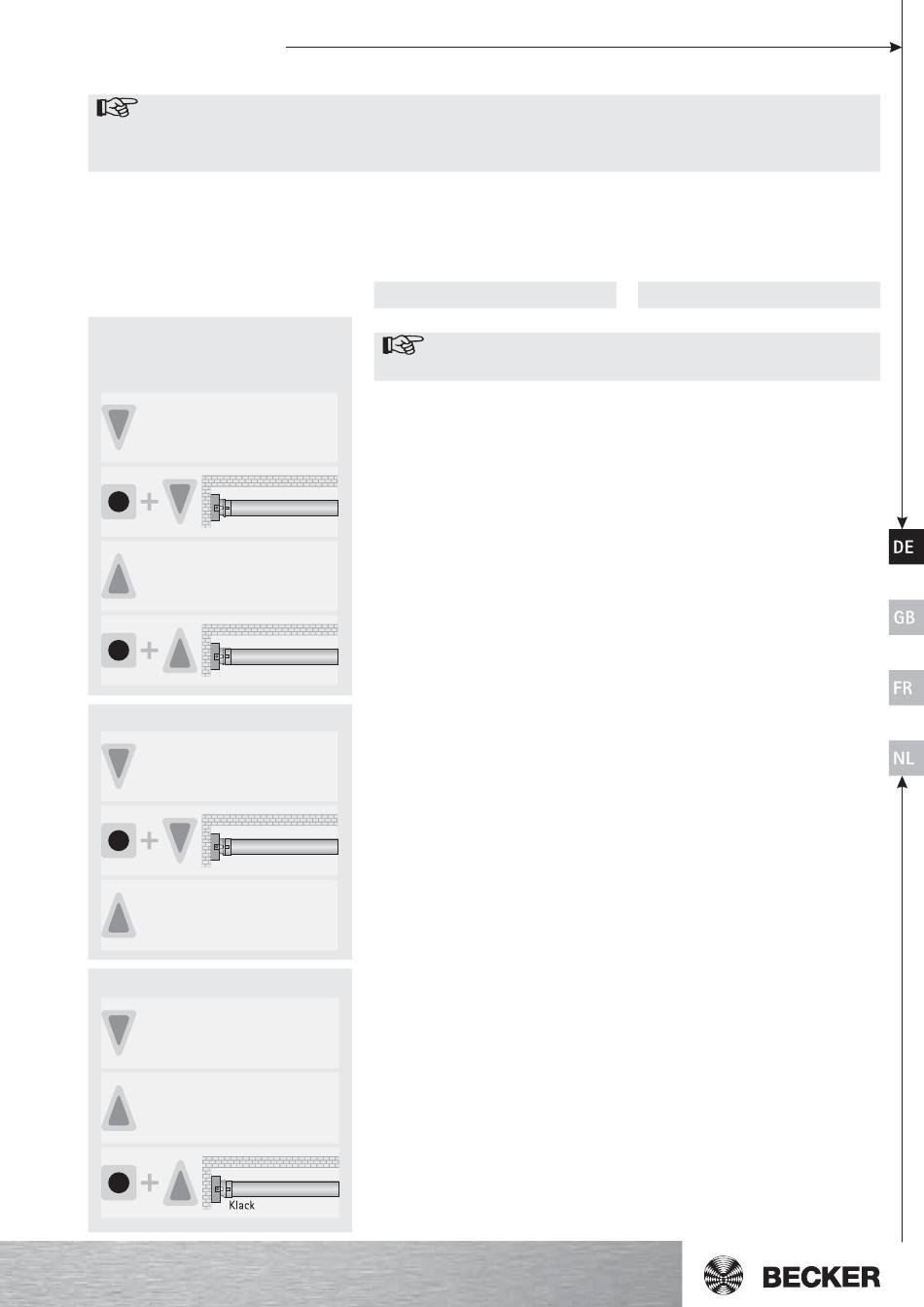

5) Einstellen der Endlagen
Hinweis
Das Einstellen der Endlagen kann nur über den Mastersender erfolgen. Die Drehrichtungszuordnung muss stimmen. Der
Rohrantrieb fährt bei der Endlageneinstellung in Selbsthaltung. Die untere Endlage muss immer zuerst programmiert werden.
Bei der oberen Endlage ist darauf zu achten, dass der Rollladenpanzer nicht aus den Führungsschienen gezogen wird.
Es gibt 4 Möglichkeiten der Endlageneinstellung:
a) Punkt unten zu Punkt oben ohne Anschlag
b) Punkt unten zu Anschlag oben
c) Hochschiebesicherung in der unteren Endlage zu Punkt oben ohne Anschlag
d) Hochschiebesicherung in der unteren Endlage zu Anschlag oben
5a)
Klack
Klack
5b)
Klack
5c)
Aktion
5a) Punkt unten zu Punkt oben ohne Anschlag
Hinweis
Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich.
Fahren Sie die gewünschte untere Endlage
an.
Drücken Sie nun zuerst die Lerntaste und
innerhalb 3 Sekunden zusätzlich die AB-
Taste und halten Sie die beiden Tasten ge-
drückt.
Anschließend fahren Sie die gewünschte
obere Endlage an.
Drücken Sie nun zuerst die Lerntaste und
innerhalb 3 Sekunden zusätzlich die AUF-
Taste und halten Sie die beiden Tasten ge-
drückt.
zu 5b) Punkt unten zu Anschlag oben
Fahren Sie die gewünschte untere Endlage
an.
Drücken Sie nun zuerst die Lerntaste und
innerhalb 3 Sekunden zusätzlich die AB-
Taste und halten Sie die beiden Tasten ge-
drückt.
Anschließend fahren Sie Auf bis gegen den
oberen, dauerhaft vorhandenen Anschlag.
zu 5c) Hochschiebesicherung in der unteren Endlage zu Punkt oben ohne Anschlag
Fahren Sie ab bis in die untere Endlage.
Anschließend fahren Sie die gewünschte
obere Endlage an.
Drücken Sie nun zuerst die Lerntaste und
innerhalb 3 Sekunden zusätzlich die AUF-
Taste und halten Sie die beiden Tasten ge-
drückt.
9
Reaktion
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Die Endlagen sind eingestellt.
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Der Rohrantrieb schaltet selbständig ab.
Die Endlagen sind eingestellt.
Der Rohrantrieb schaltet selbständig ab.
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Die Endlagen sind eingestellt.
