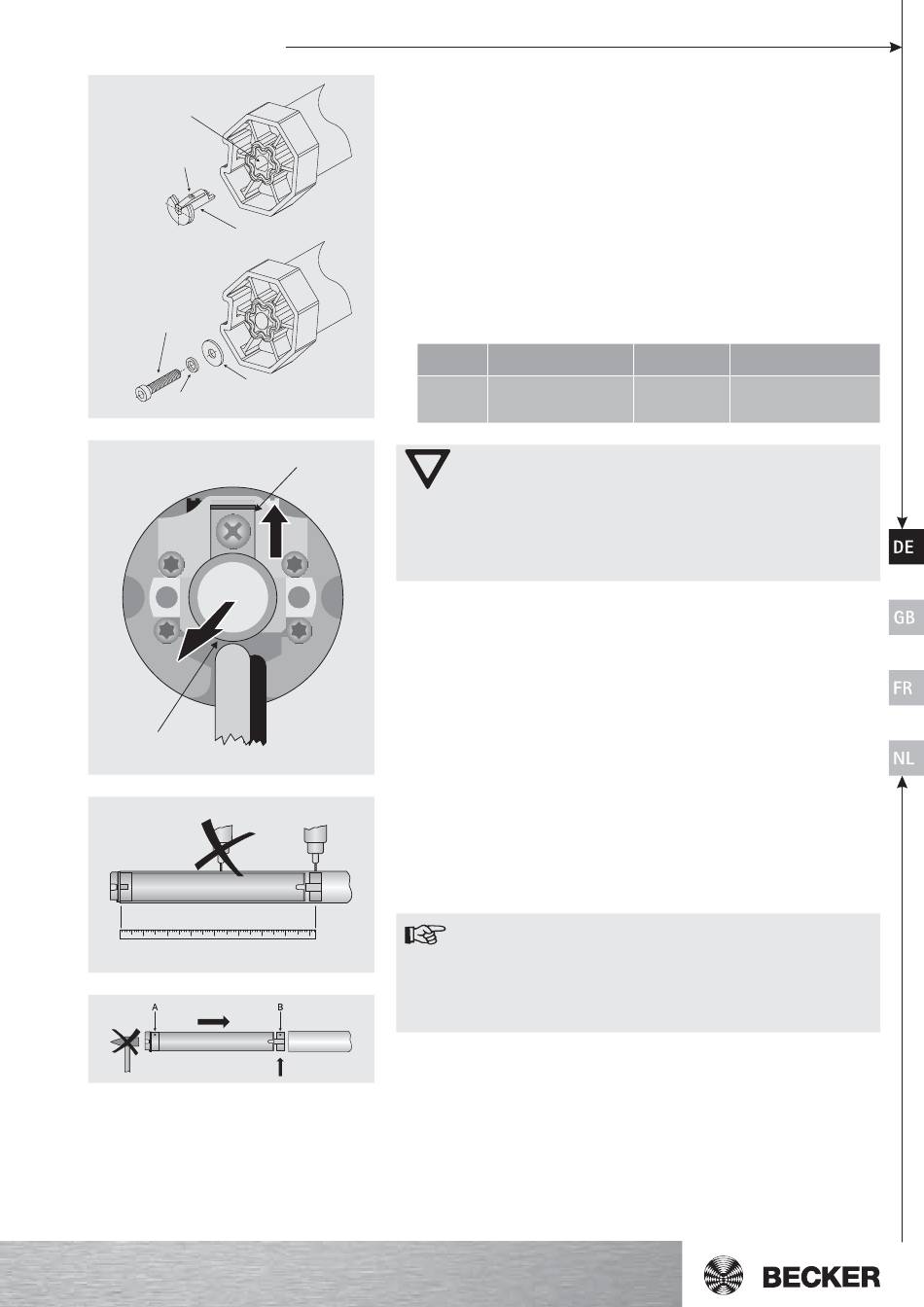

Bedienungsanleitung
R8/17PRF+ bis R20/17PRF+
Rastbohrung
Rastnase
Mitnehmersicherung
R30/17PRF+ bis R40/17PRF+
Schraube M6x12
Unterlegscheibe
Zahnscheibe
Sicherungsblech
Steckzapfen
Bitte beachten Sie bei der Montage des Antriebes folgende Punkte:
• Lösen des Steckzapfens
Der Steckzapfen rastet beim Einschieben automatisch ein. Zum Lösen des Steck-
zapfens das Halteplätchen nach oben schieben und den Steckzapfen herausziehen.
• Montage des Mitnehmers mit Mitnehmersicherung R8/17PRF+ bis R20/17PRF+:
Die Einschubrichtung der Mitnehmersicherung ist durch seine Form vorgegeben. Bei
Einschieben der Mitnehmersicherung achten Sie bitte auf das Einrasten der Rast-
nase. Dies ist durch ein Klicken hörbar. Überprüfen Sie den festen Sitz der Sicherung
durch Ziehen am Mitnehmer.
• Montage des Mitnehmers mit Schraubverbindung R30/17PRF+ bis R40/17PRF+:
Hier erfolgt die Befestigung mit einer Schraube M6x12. Diese wird mit einer Unter-
legscheibe M6 und einer entsprechenden Zahnscheibe gesichert.
3. Verbinden Sie den Mitnehmer des Rohrantriebes grundsätzlich, wie folgt, mit der
Wickelwelle:
A
n
i r t
b e
W
c i
e k
w l
e
e l l
[
m
m
]
[
m
m
0 6
-
0 7
Ø
5 4
u K
s n
s t
o t
- f f
D
u r
k c
u g
- ß
i M
Die Fa. Becker empfiehlt, auch das Gegenlager mit der Wickelwelle zu verschrauben.
Achtung
Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs boh-
ren!
Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen
und nicht in die Wickelwelle fallen gelassen werden!
Die Befestigung des Panzers ist nur mittels Federn oder Hochschiebe-
sicherungen möglich.
• Bei Profilwellen:
Montieren Sie den Rohrantrieb mit entsprechendem Laufring (A) und Mitnehmer (B).
Schieben Sie den Rohrantrieb mit dem vormontierten Laufring und Mitnehmer form-
schlüssig in die Welle ein. Achten Sie auf guten Sitz des Laufringes und des Mitneh-
mers in der Welle.
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen
Mitnehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausglei-
chen. Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen
einen passgenauen Einbau des Antriebes.
• Bei Rundwellen:
Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des Laufringes
mit in die Welle geschoben werden kann. Der Nocken des Laufringes darf zur Welle
kein Spiel haben. Bei Laufringen ohne Mitnahmenocken muss die Wickelwelle mit
dem Laufring durch eine Blechschraube 4,8 x 10 mm verbunden werden.
4. Welle in das Lager einhängen und Motorkopfstück im Antriebslager sichern.
5. Positionieren Sie nach dem Einlernen des Senders die Wickelwelle so, dass der
Rollladenpanzer mittels Federn eingehängt werden kann oder montieren Sie die
Hochschiebesicherung gemäß Herstellerangabe.
Hinweis
Bei Verwendung von Federn empfehlen wir mindestens 3 Federn, bei
längeren Wellen 3 Federn pro Meter Wickelwelle zu verwenden.
Motoranschlusskabel zum Rohrantrieb hin ansteigend verlegen und fi-
xieren. Das Motorkabel und die Antenne darf nicht in den Wickelraum
hineinragen. Scharfe Kanten abdecken.
Quittierung
Der Rollladenantrieb quittiert jeden Lern-, Setz- oder Löschvorgang akustisch. Dabei
führt der Rohrantrieb eine kaum wahrnehmbare Bewegung durch, die als „Klack" oder
„Klack-Klack" hörbar ist.
7
- n
Ø
r D
h e
m
o
m
e
t n
]
m
a
. x
N [
m
]
m
m
d o
r e
0 5
n t
h e
m
r e
e B
e f
i t s
u g
g n
s s
h c
a r
b u
n e
M
i
n t
h e
m
r e
4 (
S
c t
) . k
e S
k n
B -
e l
h c
c s
r h
u a
e b
T S
6
3 ,
x
0 1
