Instructions d'utilisation R8/17SF à R120/11SF et R8/17SF+ à R120/11SF+
Montage et mise en service

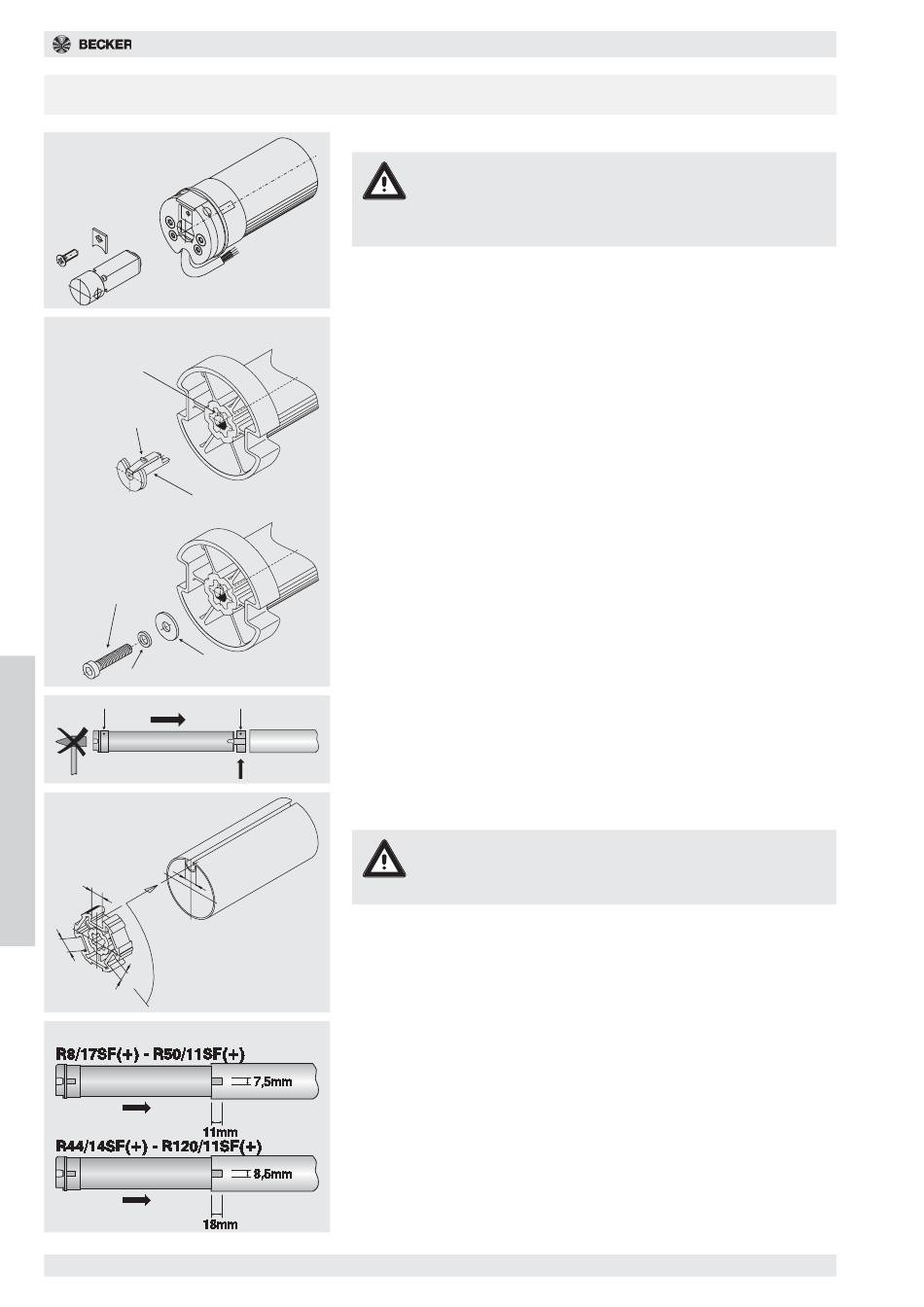

Montage du moteur tubulaire
Lors du montage de l'entraînement, veuillez respecter les points suivants:
• Montage du tenon de connexion
Le tenon de connexion est bloqué par une plaquette de retenue. Afin de
détacher le tenon de connexion, desserrer la vis et retirer la plaquette de
retenue (fig. 1).
• Montage des moteurs R8/17SF(+) à R20/17SF(+) avec sûreté pour la
roue
Le sens d'insertion de la sûreté est imposé par sa forme. Lors de l'inser-
tion, veillez au bon enclenchement de l'ergot. (Audible par un «clic»). Véri-
fier que la sûreté est bien fixée en tirant sur l'entraîneur (fig. 2).
• Montage des moteurs R30/17SF(+) à R120/11SF(+) avec raccord
vissé
La fixation est effectuée à l'aide d'une vis M6x12, sécurisée par une ron-
delle M6 et une rondelle dentée correspondante (fig. 2).
(+)
• Avec les arbres à profil:
Montez l'entraînement avec la couronne correspondante (A) et la roue. In-
sérez le moteur dans l'arbre, avec la couronne et la roue prémontées.
Veillez au bon logement de la couronne et de la roue dans l'arbre (fig. 3).
Avec certaines roues, il est possible de compenser les écarts de largeur de
la rainure dans les différents arbres à enroulement en faisant pivoter la
roue pour atteindre un autre creux de rainure. Ces creux de rainures ont
des dimensions différentes et vous permettent un montage précis du mo-
teur (fig. 4).
• Avec les arbres arrondis:
B
Au préalable, enlevez le tube du côté moteur, pour pouvoir insérer la saillie
de la couronne dans l'arbre. Cette saillie ne doit pas présenter de jeu par
rapport à l'arbre (fig. 5).
Raccordez par principe la roue par vissage avec l'arbre. Pour ce faire, utilisez
des vis (4 pièces de 3,9x10 mm ou 4,8x10 mm) ou des rivets en acier (4 mm
ou 5 mm Ø). Cotes de perçage: voir tableau ci-dessous.
La Sté. BECKER conseille de visser également la contre-portée à l'arbre.
B
Attention
Les connexions électriques doivent uniquement être réalisées
par un électricien spécialisé. Avant le montage, l'alimentation
électrique doit être coupée. Veuillez remettre ces informations
de raccordement à l'électricien effectuant les travaux.
Attention
Lors du perçage de l'arbre, ne jamais percer dans la zone du
moteur ! Lors de l'insertion dans l'arbre, il ne faut pas cogner le
moteur ni le laisser tomber! (fig. 3 et 6).
