Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement d'installations de volets
roulants et de protections solaires.
Ce type de moteur tubulaire est conçu pour être utilisé dans des installations individuelles (un moteur par axe).
Ce type de moteur tubulaire ne doit pas être utilisé dans une atmosphère explosive.
Le câble de connexion ne doit pas être utilisé pour transporter le moteur. Pour ce faire, utilisez toujours le tube du moteur.
Toutes les autres applications, utilisations et modifications ne sont pas autorisées pour des raisons de sécurité dans le but de pro-
téger l'utilisateur et les tiers car elles pourraient entraver la sécurité de l'installation et ainsi présenter un risque de dommages cor-
porels et matériels. Le fabricant du moteur décline toute responsabilité pour les dommages dus au non-respect de cette
consigne.
Les indications de cette notice d'utilisation doivent être impérativement respectées lors du fonctionnement de l'installation ou de
sa réparation. Le fabricant du moteur décline toute responsabilité pour les dommages dus à une utilisation inappropriée.
Montage du moteur
Attention
Pour la mise du moteur dans l'axe, utilisez exclusivement les composants figurant dans le
catalogue d'accessoires mécaniques en vigueur du fabricant du moteur.
L'installateur doit s'assurer avant le montage que la maçonnerie ou le système à motoriser sont suffisamment solides (couple du
moteur plus poids du tablier/de la toile).
Prudence
Les raccordements électriques ne doivent être effectués que par un électricien spécialisé.
Coupez et sécurisez l'alimentation électrique avant le montage. Veuillez remettre les infor-
mations de raccordement ci-jointes à l'électricien chargé des travaux.
Fixez ensuite le support mural et l'embout. Veillez à ce que l'axe forme un angle droit avec le mur et à ce que le système monté
offre un jeu axial suffisant.
Attention
En cas d'utilisation d'attaches rigides, il est nécessaire d'employer des supports fermés.
Volet roulant fermé, le moteur tubulaire pousse le tablier vers le bas pour rendre difficile
tout soulèvement ou prise par le bas. Utilisez uniquement des tabliers suffisamment so-
lides, par exemple en aluminium, en acier ou en bois. Pour éviter tout endommagement du
tablier, celui-ci doit coulisser sur toute la hauteur dans des coulisses.
Démontage du tenon
6
Utilisation conforme
Montage

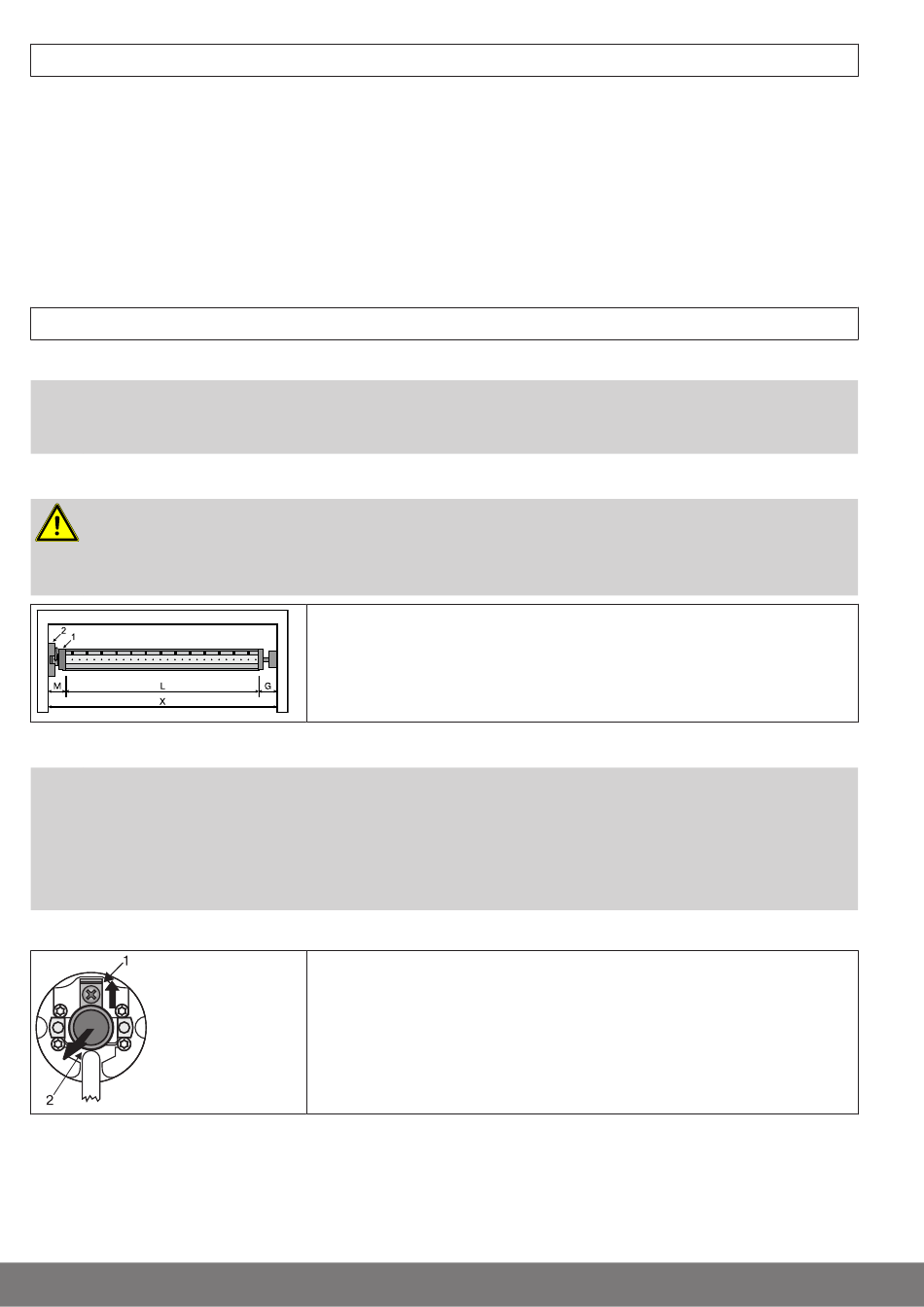

Déterminez l'encombrement latéral (M) en mesurant la tête du moteur (1) et le sup-
port mural (2). Pour obtenir la longueur (L) de l'axe, soustrayez l'encombrement laté-
ral (M) et l'embout (G) à la dimension intérieure du coffre (X) : L=X-M-G.
L'encombrement latéral (M) peut varier suivant la combinaison moteur-support mu-
ral.
Le tenon (2) s'enclenche automatiquement lors de son insertion. Pour démonter le
tenon (2), poussez la plaque de sécurité (1) vers le haut et retirez le tenon (2).
