Les moteurs tubulaires Rxx/17PRF+ sont conçus exclusivement pour les volets roulants. Outre l'attache du tablier au moyen d'attaches souples,
le moteur tubulaire assiste en plus des systèmes de sécurité anti-soulèvement (verrous automatiques p. ex. Zurfluh-Feller, Simu, GAH Alberts ou
Deprat). Ceux-ci sont reconnus automatiquement.
Une utilisation différente ou dépassant le cadre prévu est considérée comme non conforme aux prescriptions.
Si les commandes et moteurs sont utilisés pour d'autres applications que celles mentionnées ci-dessus ou si des modifications ayant une
influence sur la sécurité de l'installation sont apportées aux appareils, le fabricant ou le revendeur n'assument aucune garantie pour les
dommages corporels et matériels ainsi que pour les dommages consécutifs.
Le moteur tubulaire reconnaît automatiquement, lors de l'installation, les systèmes de sécurité anti-soulèvement sous forme de sécurité sur
l'arbre, qui sont montés entre le tube et le tablier du volet roulant au lieu d'attaches souples.
Attention
Utiliser uniquement des systèmes de sécurité anti-soulèvement avec des lamelles de volets roulants en aluminium, en acier et
en bois suffisamment rigides. En position fermée, le tablier ne doit pas dépasser les coulisses, l'articulation entre les deux
lamelles supérieures risquant sinon d'être soumise à une charge trop forte et d'être endommagée.
Avant d'atteindre la position finale inférieure, le tablier du volet roulant doit être déroulé d'au moins 1,5 tour, ce qui est en général le cas lorsque
la hauteur de la fenêtre dépasse de 5 fois le diamètre effectif de le tube.
Exemple:
Tube octogonal 60 avec système de sécurité anti-soulèvement Zurfluh-Feller :
Diamètre effectif du tube : 9 cm —> hauteur minimum de la fenêtre > 45 cm
M
M L
X
Utilisation conforme aux prescriptions

Montage et mise en service

Montage du volet roulant
G

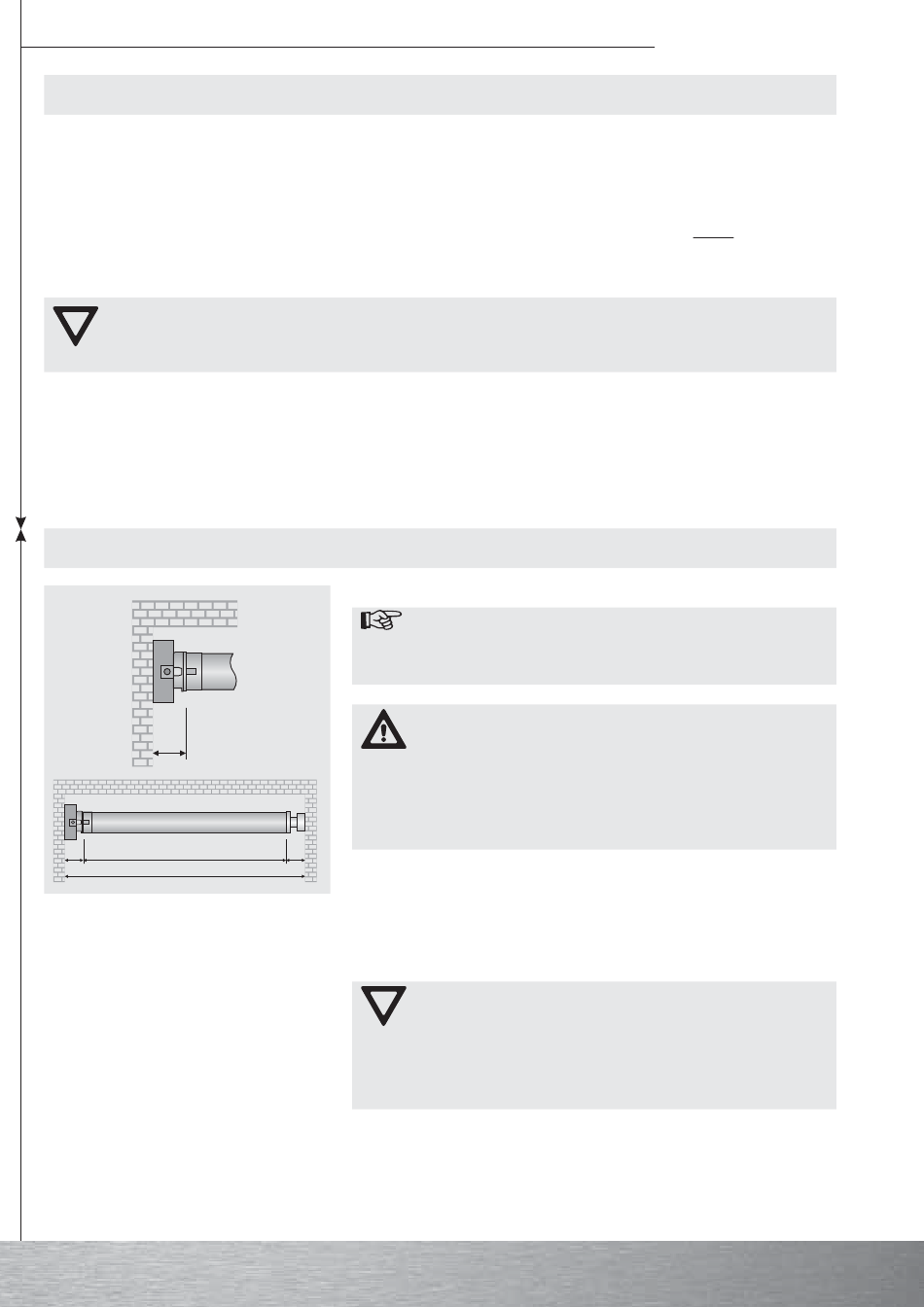

1. Déterminez l'encombrement latéral (M) de la tête, de l'embout et du support du
moteur pour pouvoir calculer la longueur nécessaire du tube. La dimension libre du
caisson de volet roulant (X) moins la somme de l'encombrement latéral du support,
de la pièce de tête (M) et de l'embout (G) donne la longueur de l'axe : L=X-(G+M).
Mesurez vous-même la distance entre le support et la tête de raccordement étant
donné que celle-ci peut varier suivant la combinaison moteur-support.
2. Fixez ensuite le support et l'embout.
Important
Avant de commencer les travaux, le poseur doit s'assurer de la solidité
du mur et du caisson du volet roulant (couple du moteur plus poids du
volet roulant).
Attention
Ces moteurs ne peuvent pas fonctionner avec des commandes ordinaires
(interrupteurs, horloges et autres).
Consigne à observer lorsque le tablier doit s'arrêter en butée supérieure:
Le tablier du volet roulant doit être bloqué par des butées dans les cou-
lisses ou sur la lame finale pour l'empêcher de rentrer dans le caisson de
volet roulant. En cas d'éléments extérieurs, nous recommandons d'insé-
rer des butées cachées dans les coulisses.
Attention
Si des dispositifs de sécurité anti-effraction sont mis en œuvre, vous
devez utiliser des butées. Lorsque le volet roulant est fermé, le moteur
tubulaire presse le tablier vers le bas pour empêcher tout soulèvement.
Utilisez uniquement des tabliers suffisamment solides, p. ex. en alumi-
nium, en acier ou en bois. Pour éviter tout endommagement du tablier,
ce dernier doit se déplacer sur des coulisses sur toute la hauteur.
