Die Rohrantriebe der Typen Rxx/17PRF+ sind ausschließlich für den Betrieb von Rollladen bestimmt. Der Rohrantrieb unterstützt neben der
Panzeraufhängung durch Federn zusätzlich mechanische Hochschiebesicherungen (z.B. Zurfluh-Feller, Simu, GAH Alberts oder Deprat). Diese
werden automatisch erkannt.
Eine andere oder eine darüber hinausgehende Benutzung gilt nicht als bestimmungsgemäß.
Werden die Steuerungen und Antriebe für andere als die oben genannten Einsätze verwendet oder werden Veränderungen an den Geräten
vorgenommen, die die Sicherheit der Anlage beeinflussen, so haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sach-
schäden sowie Folgeschäden.
Für den Betrieb der Anlage oder Instandsetzung sind die Angaben der Betriebsanleitung zu beachten. Bei unsachgemäßem Handeln haftet der
Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden.
Hochschiebesicherungen in Form von Achswellensicherungen, die statt Feder zwischen Wickelwelle und Rollladenpanzer montiert werden,
erkennt der Rohrantrieb bei der Installation automatisch.
Achtung
Hochschiebesicherungen nur bei ausreichend steifen Rollladenlamellen aus Aluminium, Stahl oder Holz einsetzen. Der Panzer
darf in geschlossener Stellung nicht über die Führungsschienen herausstehen, da sonst die Gefahr besteht, dass das Gelenk
zwischen den beiden obersten Lamellen zu stark belastet und beschädigt wird.
Der Rollladenpanzer muss vor Erreichen der unteren Endlage mindestens 1,5 Umdrehungen abgewickelt werden. Dies ist i.d.R der Fall, wenn die
Fensterhöhe das 5-fache des effektiven Wellendurchmessers überschreitet.
Beispiel:
60er 8-kant Welle mit Zurfluh-Feller Hochschiebesicherung:
Effektiver Wellendurchmesser: 9 cm
M
M L
X
Bestimmungsgemäße Verwendung
min. Fensterhöhe > 45 cm

Montage und Inbetriebnahme

Montage des Rollladenantriebes
Hinweis
Der Monteur muss sich vorher von der erforderlichen Festigkeit des
Mauerwerks bzw. des Rollladenkastens (Drehmoment des Antriebs plus
Gewicht des Rollladens) überzeugen.
Vorsicht
Diese Antriebe können nicht mit herkömmlichen Schaltelementen
(Schalter, Uhren o.ä.) bedient werden.
Wenn der Rollladenpanzer gegen den oberen Anschlag fahren soll, ist
folgendes zu beachten: Der Rollladenpanzer muss durch Stopper oder
eine Winkelendleiste gegen das Einziehen in den Rollladenkasten gesi-
chert sein. Bei Vorbau-Elementen empfehlen wir verdeckte Anschläge in
den Führungsschienen.
G

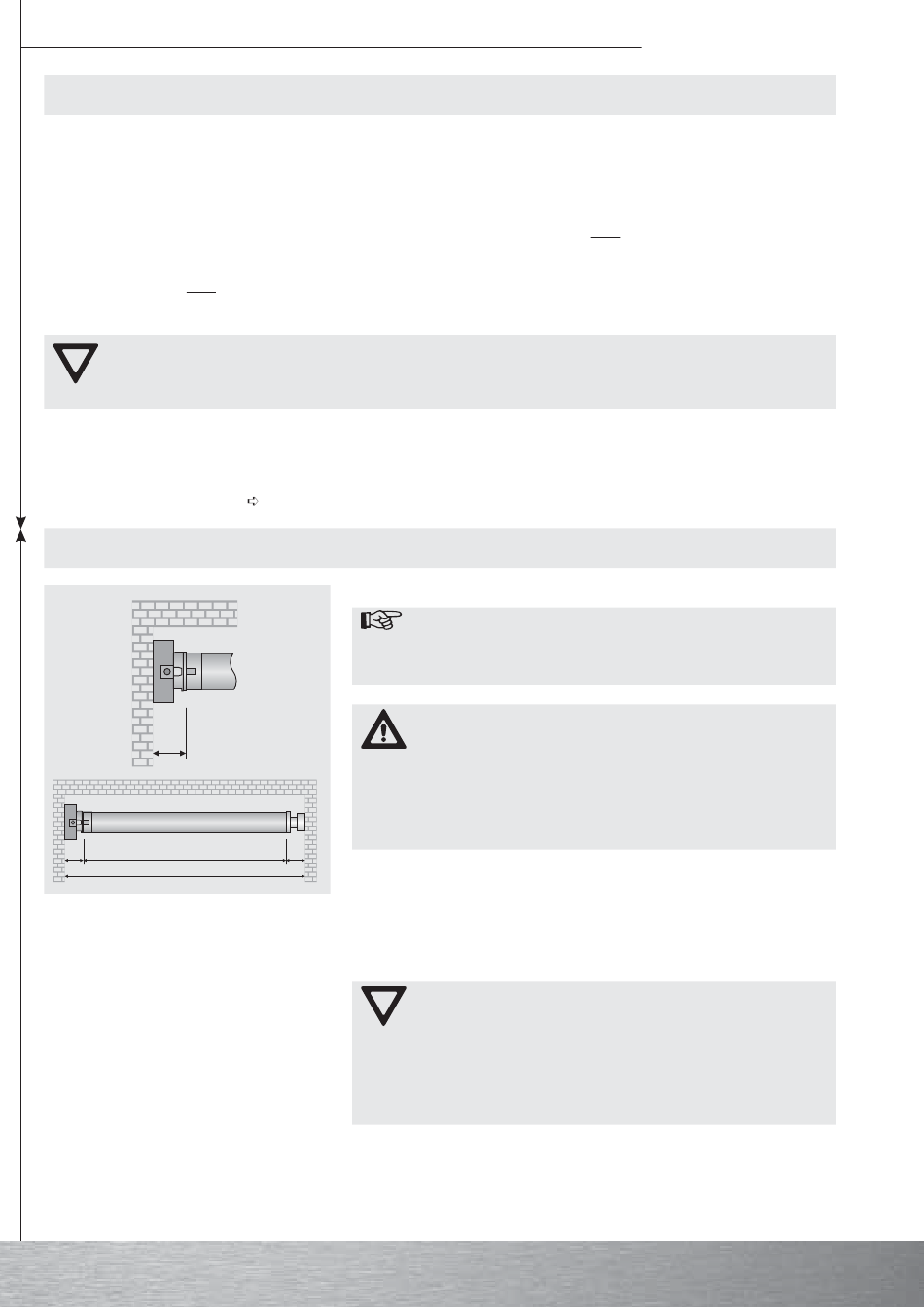

1. Ermitteln Sie den seitlichen Platzbedarf (M) des Kopfstücks, des Gegenlagers und des
Motorlagers, um die benötigte Länge der Wickelwelle zu errechnen. Das lichte Maß
des Rollladenkastens (X) minus der Gesamtlänge von Wandlager, Kopfstück (M) und
Gegenlager (G) ergibt die Länge (L) der Wickelwelle: L=X-(G+M).
Messen Sie den Abstand von Wandlager und Anschlusskopf selbst aus, da dieser je
nach Kombination von Antrieb und Lager variieren kann.
2. Befestigen Sie dann Wand- und Gegenlager.
Achtung
Bei der Verwendung von Hochschiebesicherungen müssen geschlossene
Lagerstellen eingesetzt werden. Der Rohrantrieb drückt den Panzer bei
geschlossenem Rollladen nach unten, um ein Untergreifen bzw. Hoch-
schieben zu erschweren. Verwenden Sie nur ausreichend stabile Panzer,
beispielsweise aus Aluminium, Stahl oder Holz. Um eine Beschädigung
des Panzers zu vermeiden, muss der Panzer auf ganzer Höhe in Füh-
rungsschienen laufen.
