Vérifiez toutes les connexions de câble conformément au schéma de câblage.
•
Sur le convertisseur de fréquence, appuyez deux fois sur M pour que P0003 apparaisse à l'écran. Appuyez sur OK et utili-
sez la flèche jusqu'à ce que l'affichage indique 3 et terminez par OK.
•
Utilisez la flèche jusqu'à ce que P2010 apparaisse à l'écran. Appuyez sur OK → in000 → appuyez sur OK. Utilisez la flèche
vers le haut jusqu'à ce que l'écran affiche 8, appuyez sur OK et appuyez sur M.
•
Utilisez la flèche jusqu'à ce que P2011 apparaisse à l'écran. Appuyez sur OK → in000 → appuyez sur OK. Utilisez la flèche
vers le haut jusqu'à ce que l'écran affiche 1, appuyez sur OK et appuyez sur M.
•
Utilisez la flèche jusqu'à ce que P2012 apparaisse à l'écran. Appuyez sur OK → in000 → appuyez sur OK. Utilisez la flèche
vers le haut jusqu'à ce que l'écran affiche 8, appuyez sur OK et appuyez sur M.
•
Utilisez la flèche jusqu'à ce que P2013 apparaisse à l'écran. Appuyez sur OK → in000 → appuyez sur OK. Utilisez la flèche
vers le bas jusqu'à ce que l'écran affiche 4, appuyez sur OK et appuyez sur M.
•
Utilisez la flèche jusqu'à ce que P1300 apparaisse à l'écran. Appuyez sur OK → in000 → appuyez sur OK. Utilisez la flèche
vers le haut jusqu'à ce que l'écran affiche 0, appuyez sur OK et appuyez sur M.
•
Éteignez la ventilateur à l'aide de l'interrupteur principal et attendez au moins ½ minute avant de la rallumer.
S'il n'est pas possible de charger les nouvelles données (pour les modèles 4370, 4450 et 4550 avec convertisseur Siemens
G120X), le convertisseur de fréquence n'est pas configuré pour communiquer avec l'automate. Dans ce cas, procéder comme suit:
•
Vérifiez toutes les connexions de câble conformément au schéma de câblage (si les diodes LINK et Rx/Tx clignotent, le
câble de réseau entre l'automate et le convertisseur est OK).
•
Arrêtez le ventilateur à l'aide de l'interrupteur principal.
•
Insérez une carte SD contenant le logiciel dans la partie supérieure du convertisseur (A).
•
Allumez le ventilateur à l'aide de l'interrupteur principal.
•
Le convertisseur récupère maintenant les données de paramètres (B).
•
Lorsque la LED RDY devient verte, éteignez le ventilateur à l'aide de l'interrupteur principal (C).
•
Retirez la carte SD.
•
Attendez au moins ½ minute avant de remettre le ventilateur en marche.
A
96

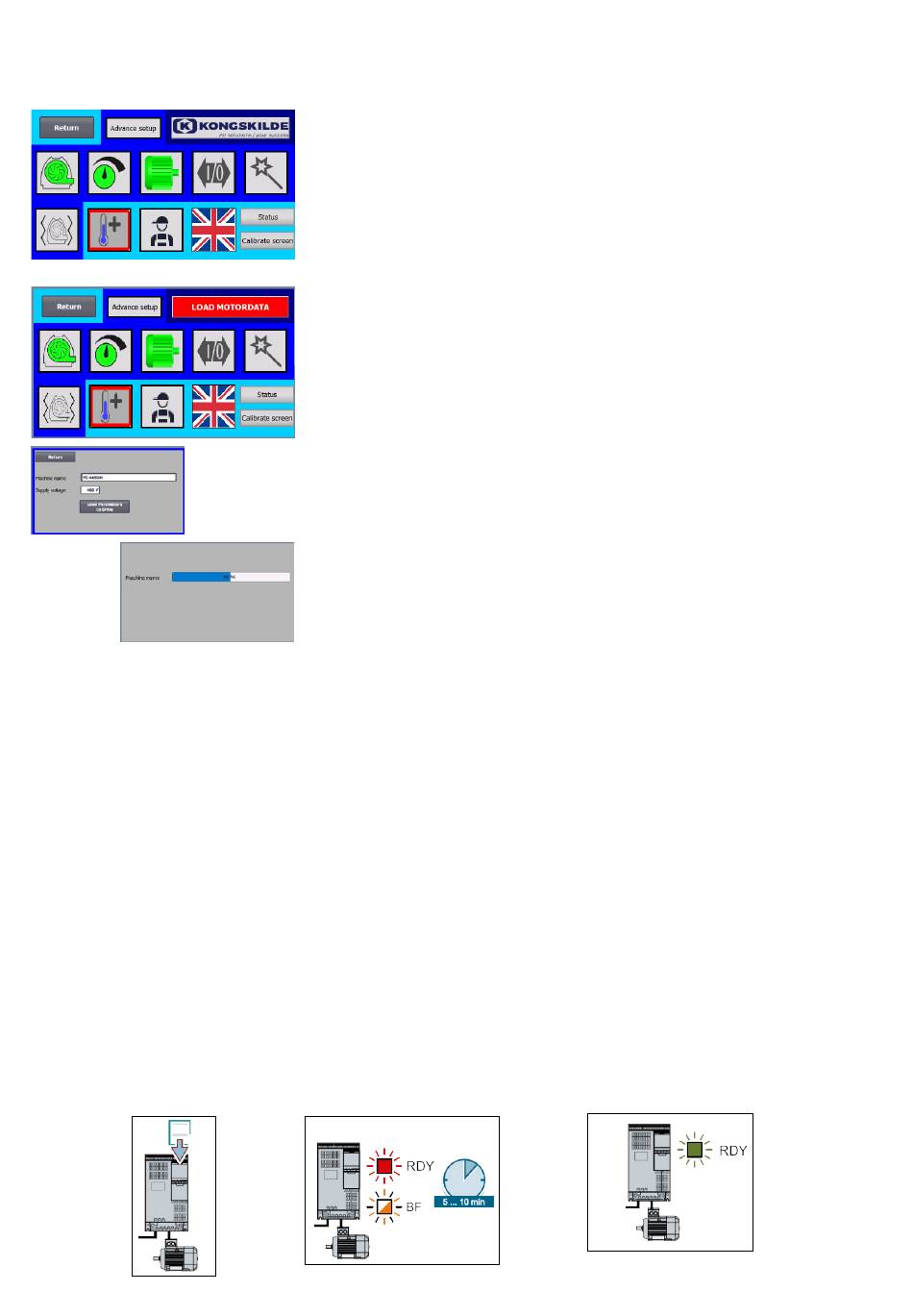

Remplacer le convertisseur de fréquence
Si le convertisseur de fréquence a été remplacé, procéder de la façon sui-
vante :
•
se connecter en tant qu'Admin
•
appuyer sur le logo Kongskilde apparaissant dans l'angle supérieur
droit pendant 10 sec
•
Le logo Kongskilde devient CHARGER LES DONNÉES DU MOTEUR
et clignote
•
appuyer sur l'action clignotante CHARGER LES DONNÉES DU MO-
TEUR
•
Sur la page suivante, appuyer sur : Charger les paramètres pour
l'entraînement
•
lorsque la barre bleue est à 100%, appuyer sur Retour
Le logiciel est maintenant téléchargé pour le convertisseur de fréquence.
Dans le champ Tension d'alimentation, vous pouvez modifier les paramètres de la
tension d'alimentation du convertisseur de fréquence, par exemple si l'alimentation
secteur est de 480V. Cette opération n'est nécessaire qu'en cas de surtensions
répétées lors du fonctionnement du ventilateur. Voir la section "Dépannage" si
nécessaire.
S'il n'est pas possible de charger les nouvelles données (pour les modèles 4220
et 4300 avec convertisseur Siemens V20), c'est que le convertisseur de fré-
quence n'est pas configuré pour communiquer avec l'automate.
Dans ce cas, procéder comme suit :
B
C
