Das Menü „Calibrate Screen" (Bildschirm kalibrieren) ermöglicht die Kalibrierung des Touchscreens, sollte dies ein-
mal erforderlich werden.
Die Kalibrierung muss mit dem gewünschten Zeigegerät (Finger, Bleistift, Radiergummi o.ä.) erfolgen.
FC 4370
180001030
180001020
m3/h
Remote-/Lokal-Modus
Das Symbol zeigt an, ob das Gebläse auf Remote- oder lokale Steuerung
eingestellt ist.
Remote-Steuerung: Das Gebläse wird über Digitaleingänge an der SPS
oder über den Datenbus gesteuert, und kann nicht vom Bedienfeld aus
bedient werden.
Lokale Steuerung: Das Gebläse wird mittels des Bedienpanels gesteuert.
Die Parameter, die über das Bedienfeld gesteuert werden können, wer-
den vom Tech- oder Admin-Benutzer im Menü Einstellungen ausgewählt.
Hat der Bediener keine Rechte, zwischen Remote und Lokal zu wech-
seln, wird das Symbol nicht angezeigt.
Version
FC 4370: Gibt das Gebläsemodell an.
180001030 / 180001020: Zeigt die Softwareversion der HMI / PLC an.
Betriebsstatus

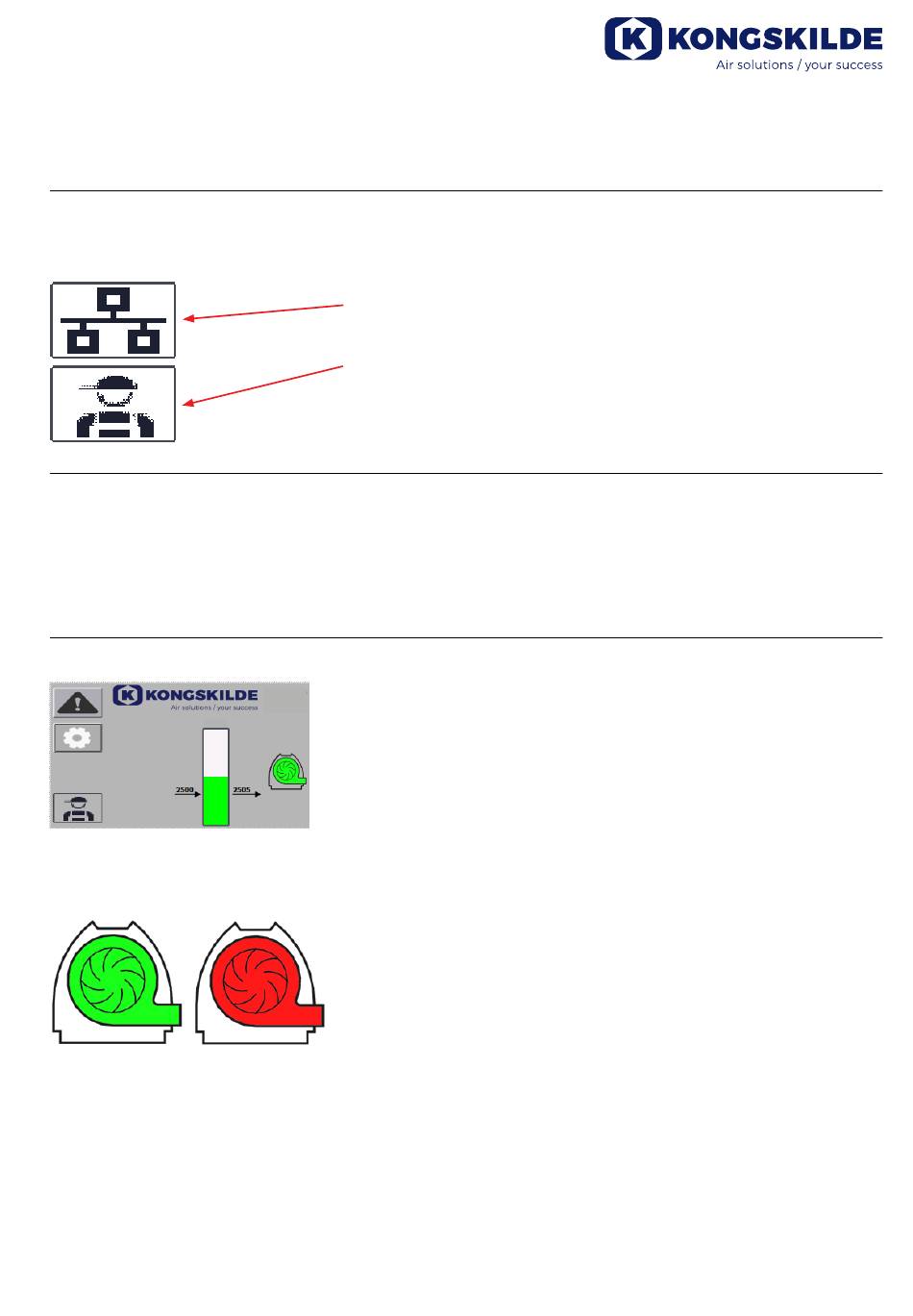

Der hier abgebildete Bildschirm zeigt den aktuellen Betriebsstatus des
FC 4370
Gebläses an.
180001030
180001020
Das Beispiel zeigt:
1. m
/h – Das ist die Maßeinheit für die Luftgeschwindigkeit. Die Steue-
3
rung regelt, welche Luftgeschwindigkeit das Gebläse liefert.
2. Vertikale Skala von 0 bis 6.000 – die Skala zeigt die Luftgeschwin-
digkeit an. Der grüne Teil der Skala zeigt an, welche Luftgeschwindig-
keit das Gebläse in der aktuellen Situation liefern kann.
3. 2.500 – zeigt den Sollwert in m
4. 2.505 – zeigt die aktuelle Luftgeschwindigkeit des Gebläses in m
an.
Grünes Gebläsesymbol – das Gebläse arbeitet wie gewünscht.
Grünes Gebläsesymbol blinkt – das Gebläse läuft an oder kann den
Sollwert nicht erreichen.
Rotes Gebläsesymbol – das Gebläse ist gestoppt.
Rotes Gebläsesymbol blinkt – das Gebläse ist kurz davor, zu stoppen.
/h an.
3
/h
3
51
