Das Bedienfeld ist mit einem 15 Meter langen Kabel
versehen, das bei Bedarf auf max. 150 Meter erweitert
werden kann. Kongskilde bietet Verlängerungskabel in
50m, 100m und 150m Länge. Alle enthalten ein Daten-
kabel und ein 24V-Versorgungskabel und sind für den
Einsatz im Außenbereich zugelassen.
Teilenr.
Typ
123 022 311
50 Meter Verlängerungskabel (Daten + 24 V)
123 022 312
100 Meter Verlängerungskabel (Daten + 24 V)
123 022 326
150 Meter Verlängerungskabel (Daten + 24 V)
Verwenden Sie für die Außeninstallation ggf. ein Stan-
dard-CAT6-Datenkabel und ein 24V-Versorgungskabel.
Verwenden Sie für das 24V-Kabel Aderendhülsen und
verlängern Sie die Kabel nicht, da Verbindungsstellen
die Sicherheit beeinträchtigen könnten.

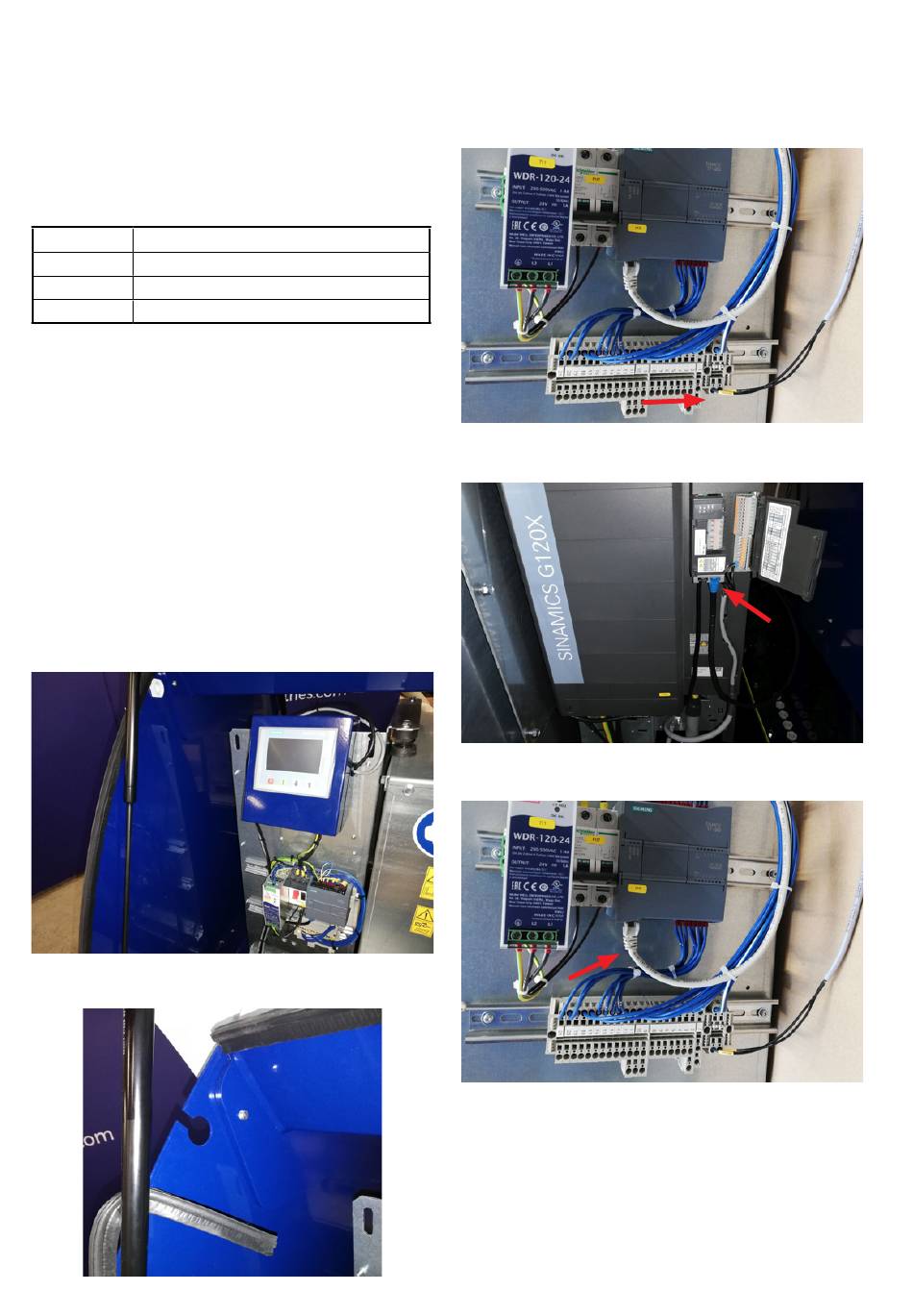

Das Bedienfeld kann auf Wunsch an der Gebläse-End-
platte, auf der gleichen Seite wie der Hauptschalter,
eingehängt werden. Dies geschieht wie folgt:
1 - Der Hauptschalter wird ausgeschaltet und gesichert.
2 - Die Türen auf beiden Seiten werden geöffnet
3 - Die Kabelbinder an der Verkabelung des Bedien-
felds werden durchtrennt
4 - Die Dichtleiste an der Endplatte wird zur Seite gezo-
gen, und der Blindstopfen wird entfernt
40
5 - Die 24VDC-Drähte werden durch Abziehen des
Steckers vom Klemmenblock getrennt
6 - Das Datenkabel wird vom Frequenzumrichter ge-
trennt – wie hier am G120X-Umrichter gezeigt
6 - Das Datenkabel wird vom Frequenzumrichter ge-
trennt – wie hier am V20-Umrichter gezeigt
7 - Die Zugentlastung wird gelöst. Das Bedienfeld wird
von der Steuerung ausgeklinkt und – wie abgebildet – an
der Endplatte eingehängt. Alternativ kann es mithilfe der
beiden Langlöcher an der Rückseite an einer Wand o.ä.
montiert werden.
