Installation électrique :
Les ventilateurs MultiAir FC/FCE sont fournis pour :
plage de tensions 3 x 380-480 V 50/60 Hz
Les ventilateurs MultiAir MA sont fournis pour :
plage de tensions 3 x 380-415 V 50 Hz ou
plage de tensions 3 x 440-480 V 60 Hz
(voir la plaque signalétique des ventilateurs).
Toutes les réglementations locales relatives à l'ins-
pection du travail doivent être respectées. Vérifier que
l'alimentation électrique sur site est adaptée au ventila-
teur Multiair. Voir également les instructions séparées
de l'équipement électrique du ventilateur MultiAir FC/
FCE, fourni avec le ventilateur.
NB - en plus du presse-étoupe pour le câble d'alimen-
tation et du collier d'équilibrage de tension, 7 presse-
étoupes sont prévus. Ceux-ci peuvent être utilisés pour
les lignes de commande électriques,
les branchements du transmetteur de pression différen-
tielle (régulation du débit ou de la pression/dépression),
les entrées et les sorties numériques, les transmet-
teurs de signaux pour les différents points de fonction-
nement du ventilateur, l'équipement pour le message
d'erreur du mode de fonctionnement du ventilateur etc.
Important - le ventilateur doit être équilibré en tension
par le terminal à droite du passage du câble d'alimenta-
tion (sur le symbole de l'équilibrage de tension).
Les câbles d'alimentation et d'équilibrage de tension
sont reliés de la façon suivante :

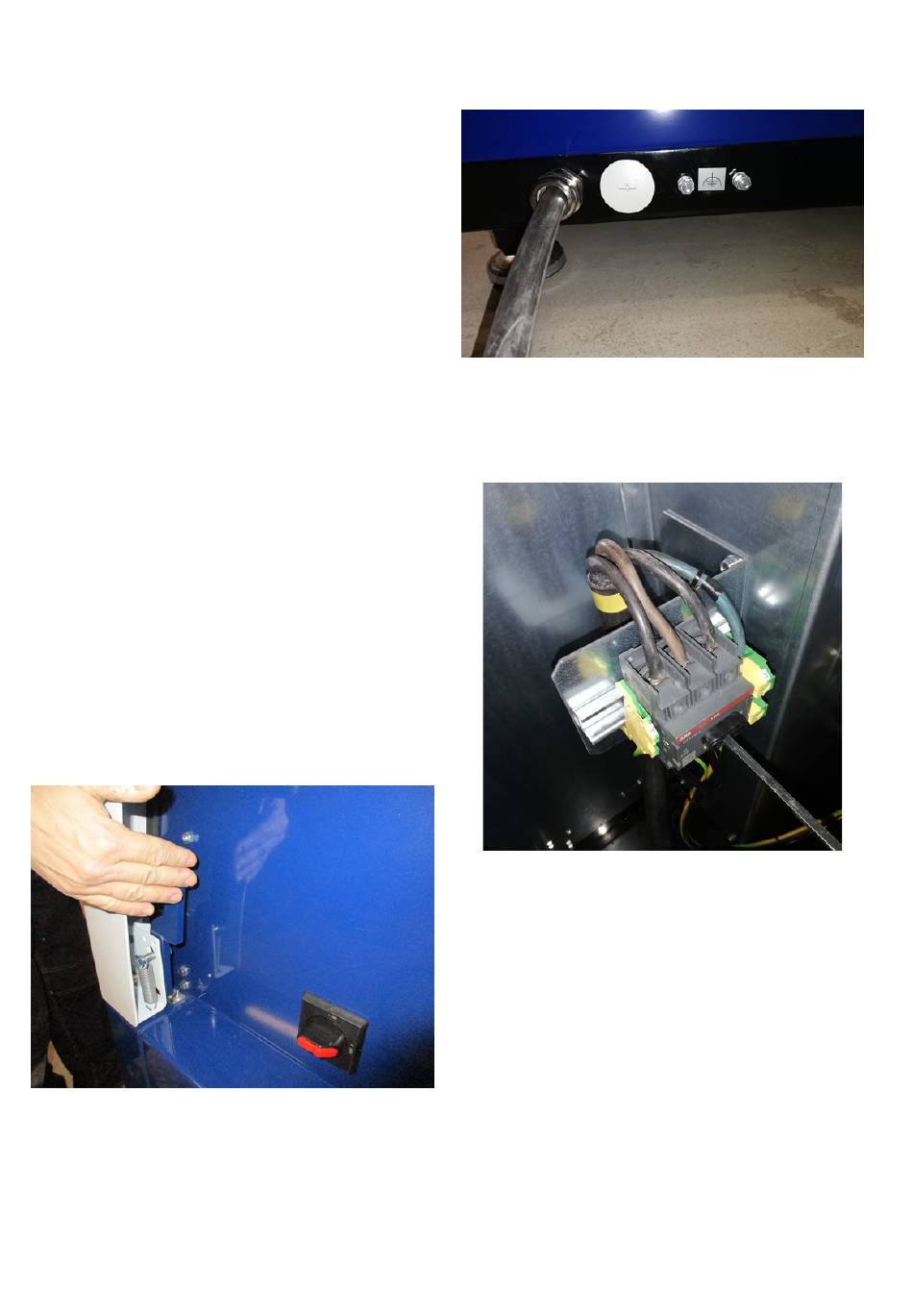

1 - ouvrir les deux portes
2 - acheminer le câble d'alimentation à travers le pas-
sage de câble dans le cadre inférieur, juste en dessous
de l'interrupteur principal.
Le câble d'équilibrage de tension est monté à droite du
câble d'alimentation et est attaché. REMARQUE - Relier
un seul câble (avec cosses de câbles annulaires) par
boulon.
82
3 - Insérer le câble d'alimentation dans l'interrupteur
principal et le raccorder conformément à l'étiquetage.
Des embouts doivent être utilisés.
Le passage de câble situé dans le cadre inférieur et sur
le support derrière l'interrupteur est serré.
MultiAir FC/FCE
Un coupe-circuit protégeant le PLC et le tableau de
commande est prévu entre le PLC et l'alimentation
électrique 24 V. Il est fourni ALLUMÉ, mais peut être
ÉTEINT en cas de surcharge.
