Module tension auxiliaire MPOW-01

Description

Le module tension auxiliaire MPOW-01 est utilisé dans les installations où les
dispositifs de commande du variateurs doivent être maintenus sous tension en cas
de défaillance du réseau ou d'interruption pour maintenance. Il alimente la micro-
console, le bus de terrain et les E/S en tension auxiliaire.
N.B. : Si vous modifiez un paramètre du variateur lorsqu'il est alimenté par le
module MPOW-01, vous devez forcer la sauvegarde des paramètres en réglant
le paramètre 1607 PARAM SAVE
vos modifications.

Raccordements

Câblage
• Utilisez un câble blindé 0,5...1,5 mm
• Raccordez les signaux de commande comme illustré sur le schéma de la section
Identification des bornes
Identification des bornes

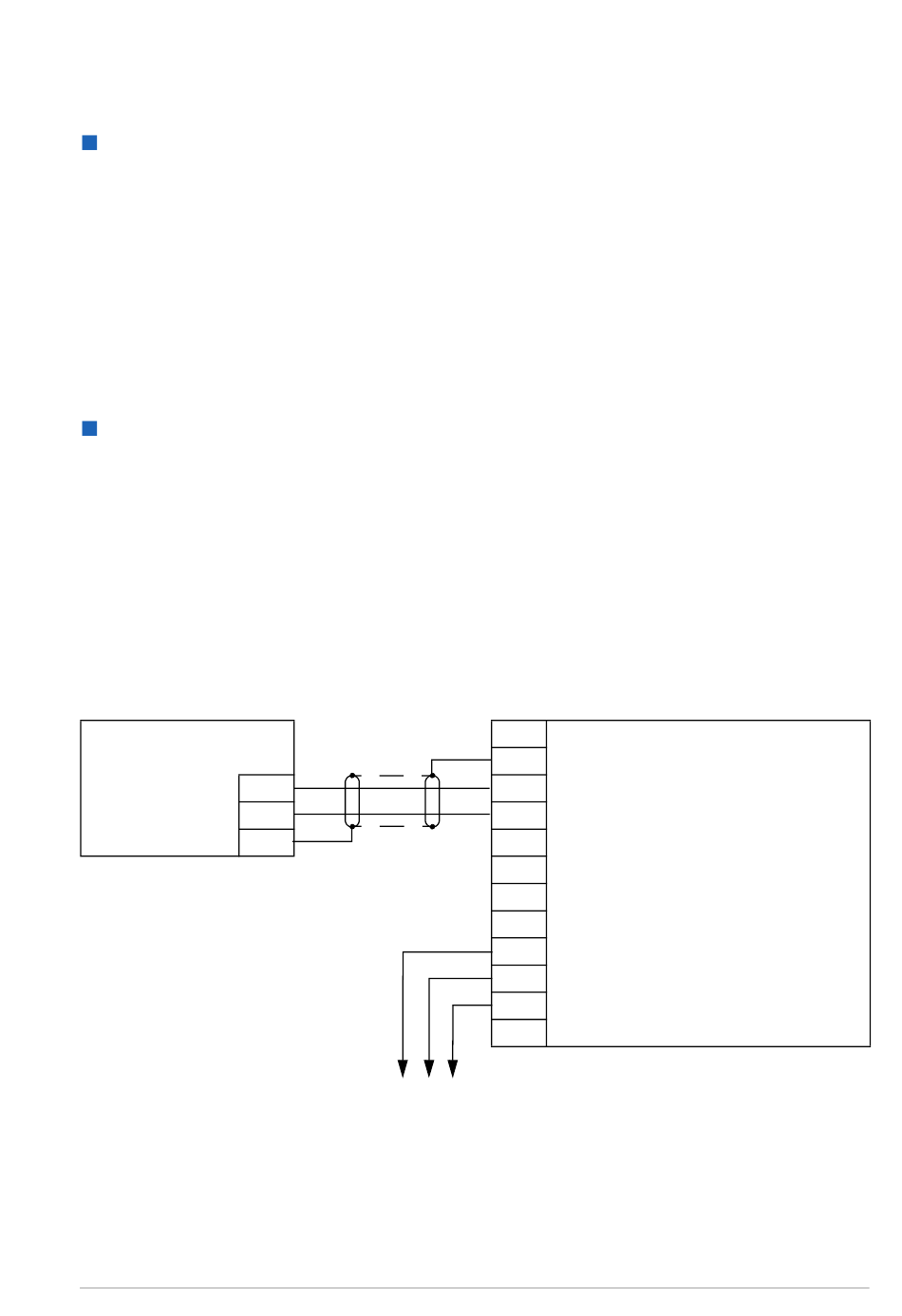

Le schéma ci-dessous décrit les bornes du module MPOW-01, le raccordement du
module à l'alimentation externe et la liaison en série des modules.
Alimentation
externe
GND
SCR
sur (1) SAUVE..., sinon vous perdrez toutes
ci-après. Couple de serrage : 0,8 Nm (7 lbf in).
+
MPOW-01
suivant
Annexe : Modules d'extension 413
2
(20...16 AWG).
SCR
SCR
+ +24 Vc.c. ou 24 Vc.a. ± 10 %
- La borne SCR est raccordée en
interne à la masse analogique
(AGND) du variateur.
Toutes les bornes sont raccordées
entre elles à l'intérieur du module
+
pour permettre la liaison en série des
-
signaux.
SCR
SCR
MPOW-01
