Exemple 1
50 Hz
0 Hz
-50 Hz
EL1
EL2

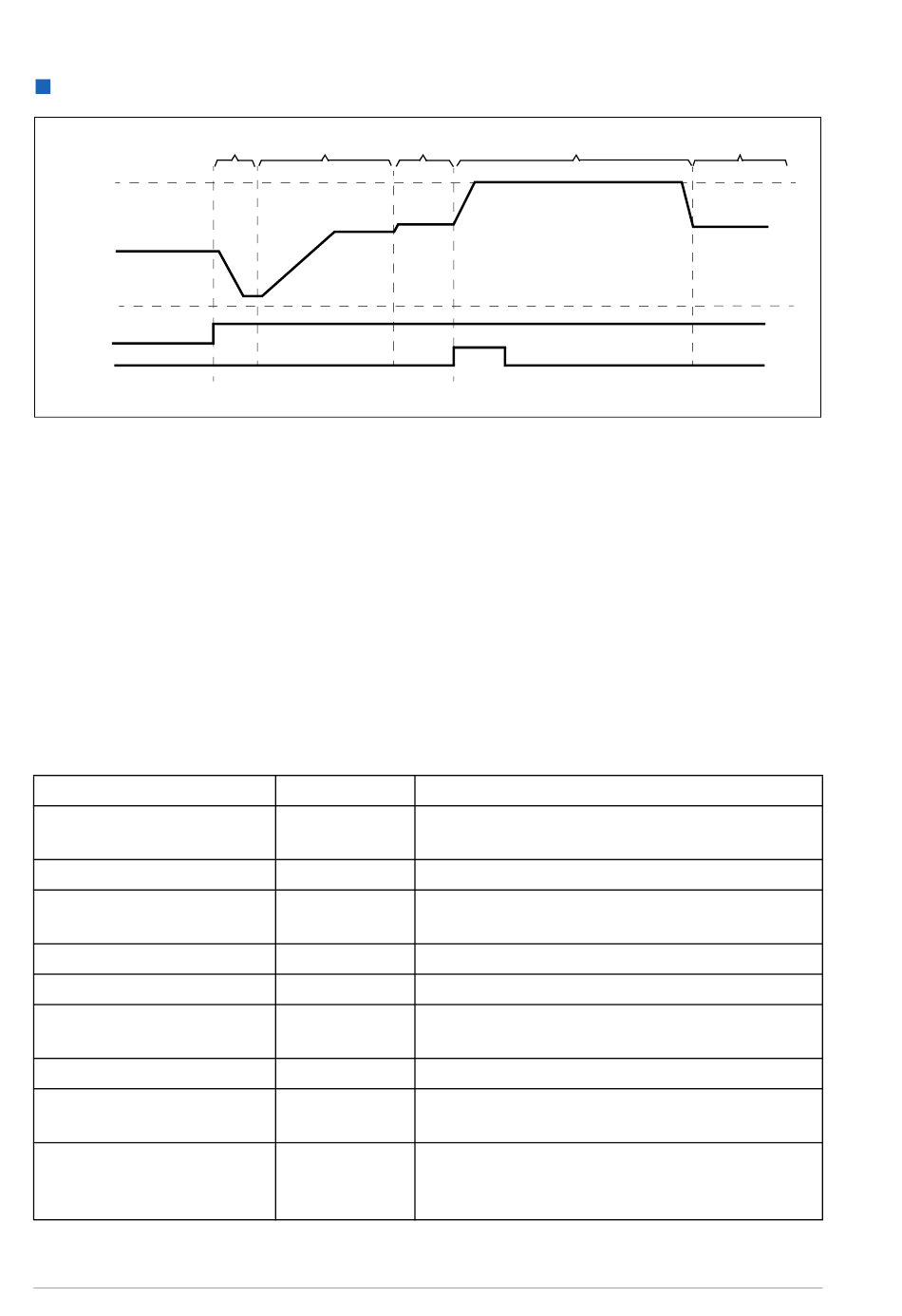

Programmation de séquences activée par l'entrée logique EL1.
ET1 : Démarrage en sens de rotation arrière avec référence de -50 Hz et temps de
rampe de 10 s État 1 actif pendant 40 s.
ET2 : Accélération jusqu'à 20 Hz avec temps de rampe de 60 s. État 2 actif pendant
120 s.
ET3 : Accélération jusqu'à 25 Hz avec temps de rampe de 5 s. État 3 actif jusqu'à
désactivation de la programmation de séquences ou jusqu'à démarrage «boost»
activé par EL2.
ET4 : Accélération jusqu'à 50 Hz avec temps de rampe de 5 s. État 4 actif pendant
200 s et ensuite retour à l'état 3.
Paramètre
1002 COMMANDE EXT2
1102 SEL EXT1/EXT2
1106 SEL REF EXT2
1601 VALID MARCHE
2102 TYPE ARRET
2201 SEL ACC/DEC 1/2
8401 ACTIV PROGR SEQ
8402 DEMARR PROGR
SEQ
8404 REARM PROGR
SEQ
ET1
ET2
Départ séq.
Réglage
PROGRAM
SEQ
EXT2
PROGRAM
SEQ
NON SELECT
RAMPE
PROGRAM
SEQ
TOUJOURS
EL 1
EL 1 (INV)
ET3
ET4
Source changement d'état
Informations complémentaires
Ordres de marche, arrêt et sens de rotation
pour EXT2
Activation de EXT2
Sortie de la programmation de séquences =
REF2
Désactivation validation marche
Arrêt sur rampe
Rampe définie par les paramètres 8422/.../8452
Validation de la programmation de séquences
Activation de la programmation de séquences
par l'entrée logique (EL1)
Réarmement de la programmation de
séquences (retour à l'état 1 en cas de perte du
signal EL1 (1 -> 0)
ET3
