La Section Du Guide De Glissement Supérieure - Evolution R210 CMS Instructions Originales

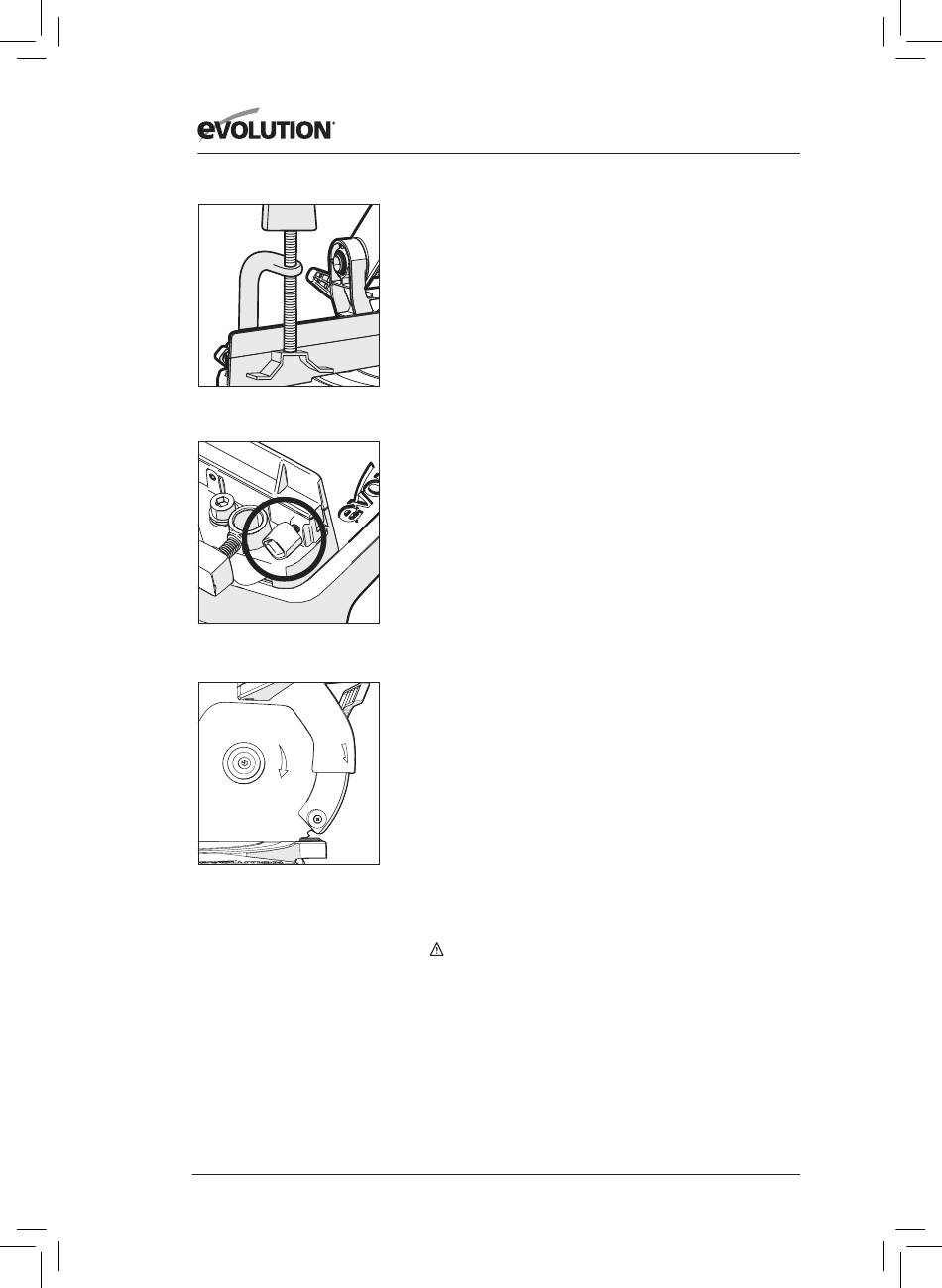

Fig. 4
Fig. 5
A B
Fig. 6
SERRE-FLAN (Fig. 4)
(7.4)
Deux fentes (une de chaque côté) sont intégrées à l'arrière du
guide des machines. Ces fentes sont destinées à positionner le
serre-flan.
• Montez le serre-flan sur la prise de retenue qui convient
le mieux à l'application de coupe, en s'assurant qu'il soit
complètement enfoncé.
• Placez la pièce à découper sur la table tournante de la scie,
contre le guide et dans la position souhaitée.
• Réglez le serre-flan à l'aide du dispositif de réglage manuel de
sorte qu'il maintienne fermement la pièce sur la table de la scie.
Procédez à un «test » avec l'alimentation coupée. Assurez-vous
que le serre-flan n'interfère pas avec la trajectoire de la lame, ou
avec le chemin d'une autre partie de la tête de coupe quand elle
est abaissée.
LA SECTION DU GUIDE DE GLISSEMENT SUPÉRIEURE
Remarque: Le côté gauche du guide a une section supérieure
réglable. Lorsque certains onglets aigus ou angles coniques sont
choisis, il peut être nécessaire de faire glisser la partie supérieure de
la clôture vers la gauche. Cela devrait normalement créer l'espace
nécessaire pour permettre à la tête de coupe et à la lame de
s'abaisser sans qu'elles se heurtent à d'autres parties de la machine.
Pour régler le guide:
• Desserrez la vis. (Fig. 5).
• Faites glisser la partie supérieure du guide vers la gauche dans la
position souhaitée et serrez la vis.
• Procédez à un «test» avec la machine déconnectée de
l'alimentation pour confirmer qu'il n'y a pas d'interférence entre
les parties de la machine quand la tête de coupe est abaissée.
MODE D'EMPLOI
(8.1)
Attention: La scie à onglets doit être inspectée (en particulier
le bon fonctionnement des dispositifs de sécurité) avant chaque
utilisation. Ne branchez pas la scie à l'alimentation électrique
jusqu'à ce qu'une inspection de sécurité ait été effectuée.
Assurez-vous que l'opérateur soit correctement formé à
l'utilisation, au réglage et à l'entretien de la machine, avant de
connecter à l'alimentation électrique et d'utiliser la scie.
AVERTISSEMENT: Pour réduire le risque de blessure,
(8.2)
débranchez toujours la scie avant de modifier ou de régler l'une
des pièces de machines. Comparez la direction de la flèche de
rotation de la garde à la direction de la flèche sur la lame.
Les dents de la lame doivent toujours pointer vers le bas à l'avant
de la scie. Vérifier l'étanchéité du mandrin. (Fig.6).
76
