68
Entretien
Jeu des soupapes du moteur - Contrôle/réglage
S'assurer que le moteur ne risque pas d'être mis
en marche pendant cette intervention. Pour éviter
tout risque d'accident, ne pas utiliser le démarreur
pour faire tourner le volant.
Les pièces chaudes du moteur peuvent provoquer
des brûlures. Laisser refroidir le moteur suffisam-
ment longtemps avant de mesurer/régler le jeu
des soupapes.
Nota: Les pontets de soupapes doivent être
équilibrés avant le réglage du jeu des soupapes.

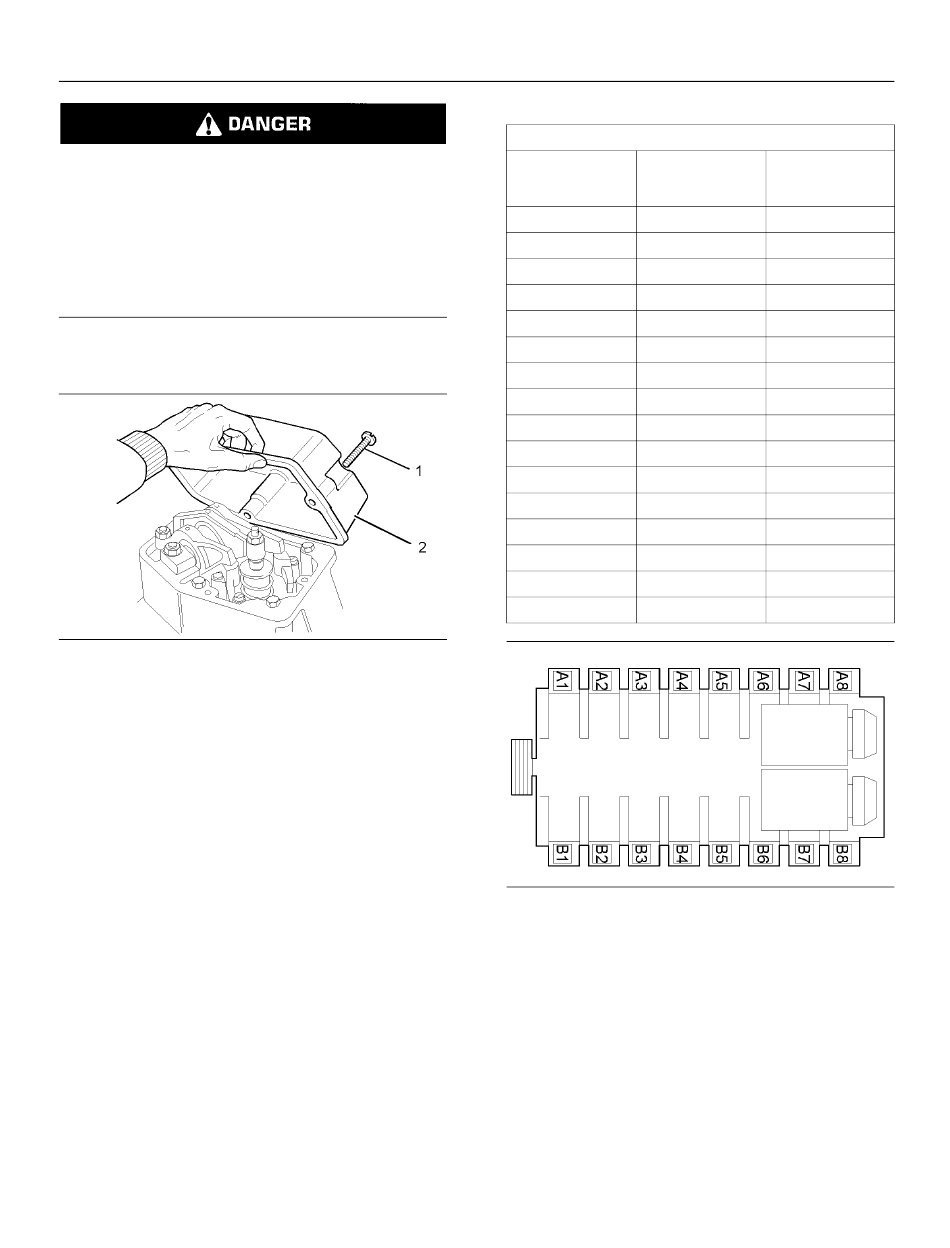

Illustration 60
1. Déposer les vis de pression (1).
2. Retirer le cache-culbuteur (2).
3. Déposer le joint (non illustré).
4. Répéter les opérations 1 à 3 pour les autres
cache-culbuteurs.
Pour les Moteurs 4016, régler le jeu de soupapes
dans l'ordre du tableau 23.
Tableau 23
Piston au point
mort haut
A1 et A8
B1 et B8
A3 et A6
B3 et B6
A7 et A2
B7 et B2
A5 et A4
B5 et B4
A1 et A8
B1 et B8
A3 et A6
B3 et B6
A7 et A2
B7 et B2
A5 et A4
B5 et B4
g01241573
Illustration 61
Moteur 4016
SFBU8604
Moteurs 4016
Contrôle et
Croisement des
réglage des
soupapes
soupapes.
A8
A1
B8
B1
A6
A3
B6
B3
A2
A7
B2
B7
A4
A5
B4
B5
A1
A8
B1
B8
A3
A6
B3
B6
A7
A2
B7
B2
A5
A4
B5
B4
g01241941
