Description du paramètre
3.21.3 23-5* Journ.énerg
Le variateur de fréquence cumule en permanence la consom-
mation du moteur contrôlé, en fonction de la puissance réelle
produite par le variateur.
3
3
Ces données peuvent être exploitées à des fins de journalisa-
tion énergétique permettant à l'utilisateur de comparer et de
structurer les informations sur la consommation d'énergie par
rapport au temps.
Il existe deux fonctions de base :
-
Les données liées à une période préprogrammée,
définie par une date et une heure de démarrage.
-
Les données liées à une période prédéfinie antérieu-
re, telles que les sept derniers jours au sein de la
période préprogrammée.
Pour chacune de ces deux fonctions, les données sont
stockées dans un certain nombre de compteurs permettant de
sélectionner une plage temporelle et une division en heures,
jours ou semaines.
La période/division (résolution) peut être réglée au
Par. 23-50 Résolution enregistreur d'énergie.
Les données reposent sur la valeur enregistrée par le
compteur kWh du variateur de fréquence. Cette valeur de
compteur peut être consultée au Par. 15-02 Compteur kWh. Ce
compteur contient la valeur cumulée depuis sa première mise
sous tension ou sa dernière réinitialisation (Par. 15-06 Reset
comp. kWh).
Toutes les données du journal du compteur énergétique sont
stockées dans des compteurs et peuvent être consultées au
Par. 23-53 Journ.énerg.

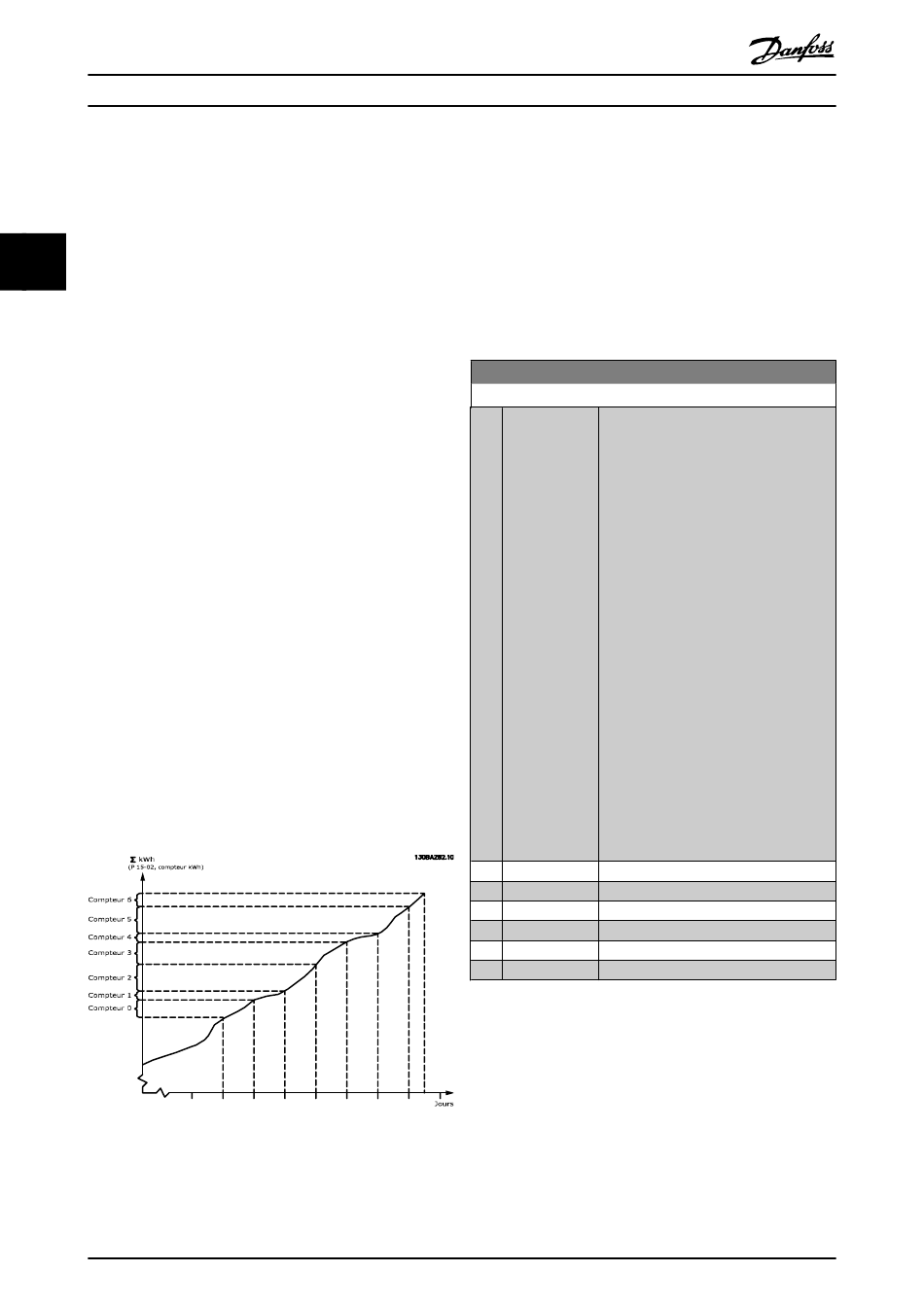

Le Compteur 00 contient toujours les données les plus ancien-
nes. Un compteur couvre une période comprise entre XX:00 et
XX:59 en heures ou entre 00:00 et 23:59 en jours.
156
Guide de programmation du variateur VLT
Si l'enregistrement porte sur les dernières heures ou les
derniers jours, les compteurs interviennent sur le contenu à
XX:00 chaque heure ou à 00:00 chaque jour.
Le compteur présentant l'indice le plus élevé fait toujours
l'objet d'une mise à jour (données de l'heure en cours à partir
de XX:00 ou du jour en cours à partir de 00:00).
Le contenu des compteurs peut être affiché sous forme de
barres sur le LCP. Sélectionner Menu rapide, Enregistrements, ,
Journ. énerg. : Tendance données continues stockage/Tendance
données temporisées stockage/Tendance comparaison.
23-50 Résolution enregistreur d'énergie
Option:
[0]
Heure du jour
[1]
Jour semaine
[2]
Jour du mois
[5]
Dernières 24h
*
[6]
7 dern. jours
[7]
5 dern.semaines
REMARQUE!
Le variateur de fréquence ne comporte pas de sauvegar-
de de la fonction horloge et le réglage de la date et de
l'heure est réinitialisé à la valeur par défaut (2000-01-01
00:00) après une mise hors tension, sauf si un module
d'horloge en temps réel avec sauvegarde est installé. Par
conséquent, l'enregistrement s'arrête jusqu'au nouveau
réglage de la date et de l'heure au Par. 0-70 Régler
date&heure. Le Par. 0-79 Déf.horloge permet de program-
mer un avertissement au cas où l'horloge n'aurait pas
été correctement réglée, après une mise hors tension
par exemple.
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
HVAC
Fonction:
Choisir le type de période pour l'enregistre-
ment de la conso. Heure du jour [0], Jour
semaine [1] ou Jour du mois [2]. Les
compteurs contiennent les données d'enre-
gistrement à compter de la date/heure de
début programmées (Par. 23-51 Démar.
période) et le nombre d'heures/jours de
programmation défini au Par. 23-50 Résolu-
tion enregistreur d'énergie.
L'enregistrement démarre à la date
programmée au Par. 23-51 Démar. période,
et se poursuit jusqu'à la fin de la journée/
semaine/mois. Dernières 24h [5], 7 dern.
jours [6] ou 5 dern. semaines [7]. Les
compteurs comprennent les données d'une
journée, d'une semaine ou des cinq
semaines précédentes jusqu'à l'heure
actuelle.
L'enregistrement démarre à la date
programmée au Par. 23-51 Démar. période.
Dans tous les cas, la division de la période
suit le par. Heures mises ss tension (heure à
laquelle le variateur de fréquence est mis
sous tension).
