Programmation
[Back]
renvoie à l'étape ou au niveau précédent de la structure de
navigation.
[Cancel]
annule la dernière modification ou commande tant que l'affi-
chage n'a pas été modifié.
[Info]
affiche des informations au sujet d'une commande, d'un
paramètre ou d'une fonction dans n'importe quelle fenêtre
d'affichage. [Info] fournit des informations détaillées si
nécessaire.
Pour quitter le mode info, appuyer sur la touche [Info], [Back]
ou [Cancel].

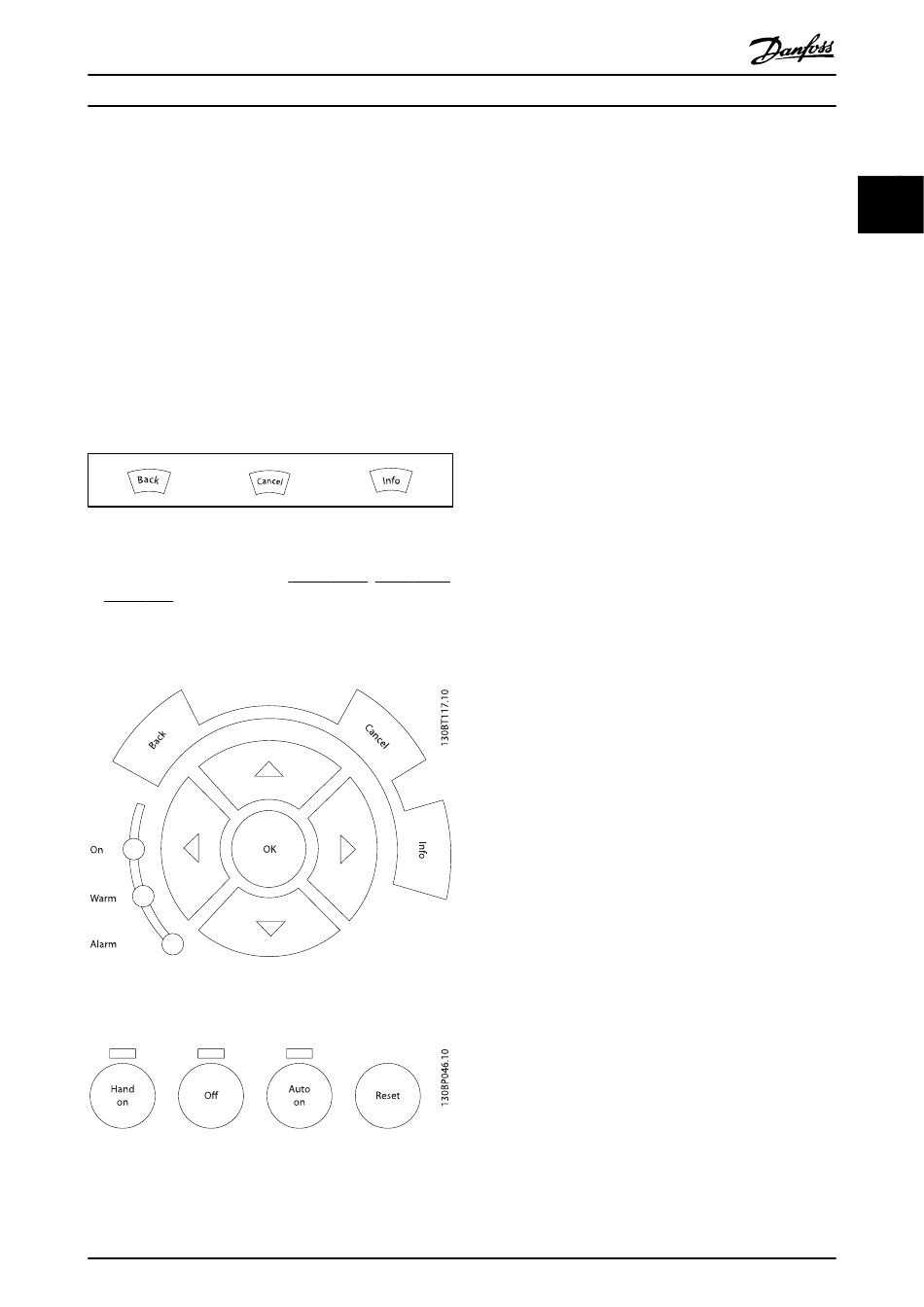

Touches de navigation
Utiliser ces quatre flèches de navigation pour faire défiler les
différents choix disponibles dans [Quick Menu], [Main Menu]
et [Alarm Log]. Utiliser les touches pour déplacer le curseur.
[OK] sert à choisir un paramètre indiqué par le curseur ou à
valider la modification d'un paramètre.
Les touches d'exploitation de commande locale se trouvent en
bas du panneau de commande.
Guide de programmation du variateur VLT
[Hand On]
permet de commander le variateur de fréquence via le GLCP.
[Hand On] démarre aussi le moteur. Il est maintenant possible
d'introduire les données de vitesse du moteur à l'aide des
touches fléchées. La touche peut être sélectionnée en tant
qu'Activé [1] ou Désactivé [0] via le Par. 0-40 Touche [Hand on]
sur LCP.
Les signaux de commande suivants restent toujours actifs
lorsque [Hand On] est activé :
•
•
•
•
•
•
•
•
REMARQUE!
Les signaux d'arrêt externes activés à l'aide de signaux
de commande ou d'un bus série annulent un ordre de
"démarrage" donné via le LCP.
[Off]
arrête le moteur connecté. La touche peut être sélectionnée
en tant qu'Activé [1] ou Désactivé [0] via le Par. 0-41 Touche
[Off] sur LCP. Si aucune fonction d'arrêt externe n'est sélection-
née et que la touche [Off] est inactive, le moteur ne peut être
arrêté qu'en coupant l'alimentation.
[Auto On]
permet de contrôler le variateur de fréquence à partir des
bornes de commande et/ou de la communication série.
Lorsqu'un signal de démarrage est appliqué sur les bornes de
commande et/ou sur le bus, le variateur de fréquence
démarre. La touche peut être sélectionnée en tant qu'Activé [1]
ou Désactivé [0] via le Par. 0-42 Touche [Auto on] sur LCP.
REMARQUE!
Un signal HAND-OFF-AUTO actif via les entrées digitales
a une priorité supérieure aux touches de commande
[Hand on] – [Auto on].
[Reset]
permet de réinitialiser le variateur de fréquence après une
alarme (déclenchement). Cette touche peut être sélectionnée
en tant qu'Activé [1] ou Désactivé [0] via le Par. 0-43 Touche
[Reset] sur LCP.
Pour établir un raccourci de paramètre, appuyer sur la touche
[Main Menu] pendant 3 secondes. Ce raccourci permet d'accé-
der directement à n'importe quel paramètre.
®
MG.11.CA.04 - VLT
est une marque déposée Danfoss
®
HVAC
[Hand On] - [Off] - [Auto on]
Reset
Roue libre Arrêt
Inversion
Sélect.proc. lsb - Sélect.proc. msb
Ordre d'arrêt de la communication série
Arrêt rapide
Freinage par injection de courant continu
2
2
13
